一、基本識別色

1. 識(shi)別色規定(ding)

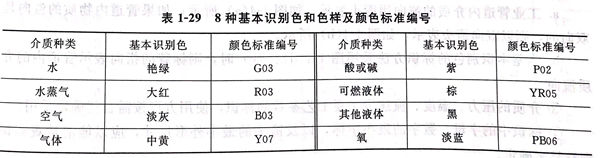

 根據管道(dao)內物(wu)質的(de)一般(ban)性能分為(wei)8類，并相應(ying)規(gui)定了8種(zhong)基本識別(bie)色和相應(ying)的(de)顏色標準編(bian)號及色樣，如表1-29所示。

2. 基本識別色標識方(fang)法

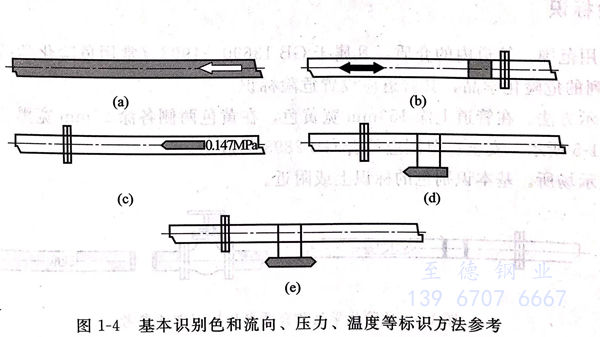

  工業管(guan)道的(de)基本識(shi)別色標識(shi)方法(fa)，應從以下(xia)5種方法(fa)中選(xuan)擇，如(ru)圖1-4所示，說明如(ru)下(xia)。

  ①. 管(guan)道全長上標識。

  ②. 在管道(dao)上以寬為 150mm 的色環標(biao)識。

 ③. 在管道上(shang)以長方形(xing)的識別色標牌標識。

 ④. 在管道上以(yi)帶(dai)箭頭(tou)的長方形識別色標(biao)牌標(biao)識。

 ⑤. 在管道(dao)上(shang)以系掛的識別色標牌標識。

 ⑥. 當采用圖1-4(b)~(e)所(suo)示方法時，兩個標識之間的最(zui)小距離應為(wei)10m.

 ⑦. 圖1-4(c)~(e)的標(biao)牌最小尺寸應(ying)以能(neng)清楚(chu)觀察識別(bie)色來確(que)定。

 ⑧. 當管(guan)道采(cai)用圖(tu)1-4(b)~(e)所示(shi)方法(fa)時，其(qi)標識的(de)(de)(de)場(chang)所應該包括所有管(guan)道的(de)(de)(de)起點，終點、交叉(cha)點、轉彎(wan)處、閥門和(he)穿(chuan)墻(qiang)孔兩側等的(de)(de)(de)管(guan)道上和(he)其(qi)他需要標識的(de)(de)(de)部位。

二、識別符號(hao)

工業管道的識別符號由(you)介質(zhi)名(ming)稱(cheng)、流向和(he)主要(yao)工藝(yi)參數等(deng)組成(cheng)，其標(biao)識應符合下列要(yao)求。

 ①. 介質名稱的標識。

  a.用介質全稱標(biao)識。例如氮(dan)氣、硫酸、甲醇。

   b.用化學分子式標識。例如N₂、H₂SO₄、CH₃OH.

②. 介(jie)質流向的標識。

  a. 工(gong)業管道內介質(zhi)的(de)(de)流向(xiang)用箭(jian)頭表(biao)示(shi)，如(ru)圖(tu)1-4(a)所示(shi)；如(ru)果管道內物質(zhi)的(de)(de)流向(xiang)是雙向(xiang)的(de)(de)，則(ze)以雙向(xiang)箭(jian)頭表(biao)示(shi)，如(ru)圖(tu)1-4(b)所示(shi)。

  b. 當基本識別(bie)色的標(biao)識方法采(cai)用圖1-4(d)、（e)時，則標(biao)牌的指向表示管道內的介質流向。

 ③. 介(jie)質(zhi)的壓(ya)力(li)、溫(wen)度、流速等主要工藝(yi)參數的標識，使用方可按需自行確(que)定采用。

 ④. 標識中的(de)字(zi)(zi)母、數字(zi)(zi)的(de)最(zui)小字(zi)(zi)體，以及(ji)箭頭的(de)最(zui)小外形尺(chi)寸，應以能清觀察識別(bie)符號來確(que)定。

三、安(an)全(quan)標識

 1. 危險標識(shi)

   ①. 適用范圍(wei)

   管道內的(de)介質，凡屬于GB 13690-1992《常用危(wei)險(xian)(xian)化(hua)學(xue)品的(de)分類及(ji)標志》中所(suo)列的(de)危(wei)險(xian)(xian)化(hua)學(xue)品，其管道應設置危(wei)險(xian)(xian)標識(shi)。

   ②. 表(biao)示方法

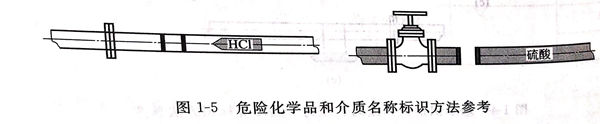

   在管道(dao)上涂(tu)150mm寬黃(huang)色(se)(se)，在黃(huang)色(se)(se)兩(liang)側各涂(tu)25mm寬黑色(se)(se)的色(se)(se)環或(huo)色(se)(se)帶(dai)，如(ru)圖(tu)1-5所(suo)示。安全色(se)(se)范圍應符合GB2893的規定(ding)。

   ③. 表(biao)示場所

   基本識別(bie)色的標(biao)識上或附近。

 2. 消防(fang)標(biao)識

 工(gong)業生產中設置的消防專用(yong)管道(dao)應遵守GB 13495-1992的規定，并在管道(dao)上標識“消防專用(yong)”識別符號。
