 1. 自然補償器安裝(zhuang)

 自然補償器有L形(xing)、Z形(xing)及方形(xing)3種，管段中90°~150°彎(wan)(wan)管稱(cheng)為(wei)L形(xing)補償器，管段中兩個相反(fan)方向90°彎(wan)(wan)管稱(cheng)為(wei)Z形(xing)補償器，結構(gou)如(ru)圖3-29所(suo)示(shi)。L形(xing)補償器的補償性能如(ru)表3-18所(suo)示(shi)。

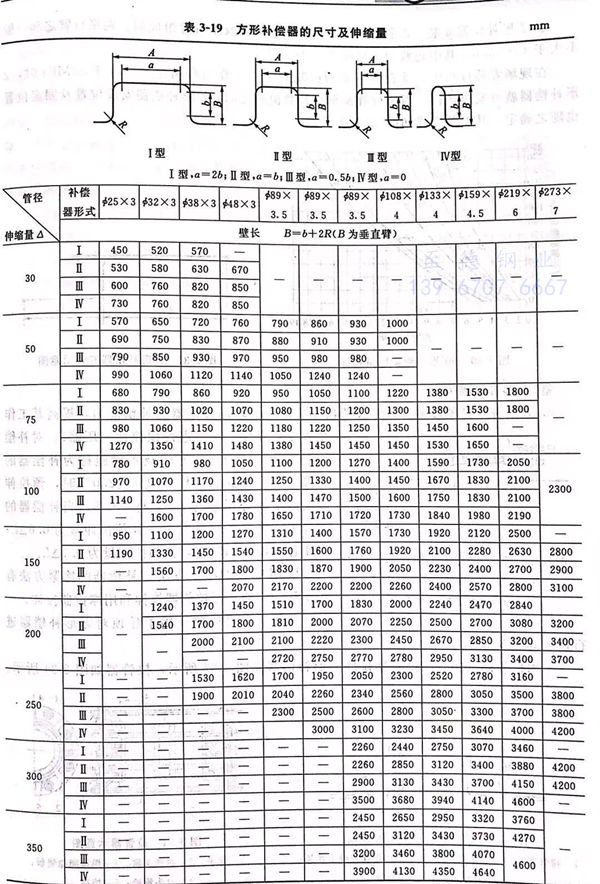

 方(fang)形(xing)補償(chang)器是由同一平(ping)面內4個90°彎管(guan)(guan)構成的(de)，依靠(kao)彎管(guan)(guan)變形(xing)來消除熱應力及(ji)補償(chang)熱伸(shen)長，其(qi)(qi)材(cai)質與所在管(guan)(guan)道相同。方(fang)形(xing)補償(chang)器有(you)四種結(jie)構形(xing)式(shi)，其(qi)(qi)尺(chi)寸及(ji)伸(shen)縮量如表3-19所示。

  ①. L形(xing)(xing)補償器安裝  L形(xing)(xing)補償器只要能確(que)定好兩端的(de)(de)固定支架(jia)，就可使其起到熱(re)伸長的(de)(de)作用。L形(xing)(xing)補償器的(de)(de)長臂長度一般不超過20~25m。

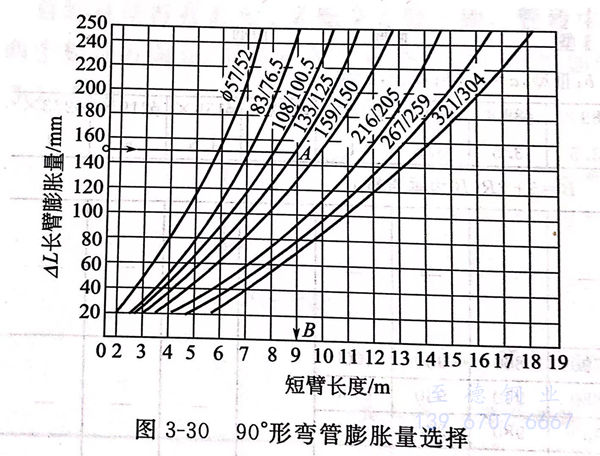

      L形補償器(qi)短臂(bei)可以用查圖方法求得，如圖3-30所示。

       當L形補償器的(de)長、短臂確(que)定(ding)后，固(gu)定(ding)支架的(de)位置也就確(que)定(ding)了，就可進(jin)行安裝(zhuang)。

  ②. Z形補(bu)償器安裝 Z形補(bu)償器是由兩個平行臂(bei)及垂直臂(bei)組成的。兩平行臂(bei)之(zhi)和一(yi)般不大于40~50m,其(qi)中短臂(bei)約占總長(chang)的1/4~1/2。

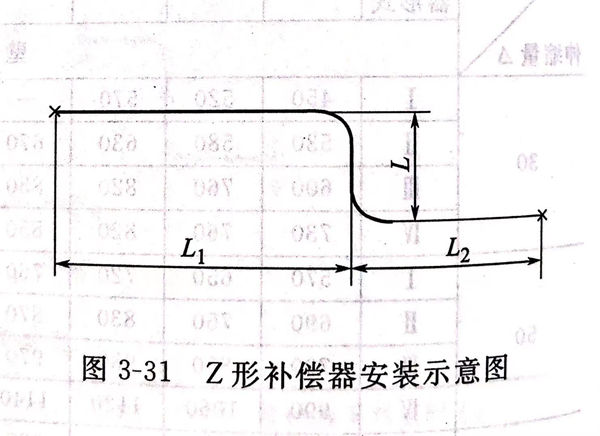

  在現場安裝過程中，垂直臂(bei)一般為已知數(shu)，當計算出彎曲應(ying)力不大于(yu)80MPa時，Z形補償器就(jiu)可(ke)安全運行。當平(ping)行臂(bei)及(ji)垂直臂(bei)數(shu)值確定后(hou)，Z形補償器安裝位置(zhi)及(ji)固定位置(zhi)也(ye)隨(sui)之確定。其安裝方式如圖3-31所示。

  ③. 方形補償器安裝

    a. 方(fang)形補償器的(de)冷緊

     方(fang)形補(bu)償(chang)(chang)器(qi)(qi)安(an)裝前，為(wei)(wei)增(zeng)加(jia)補(bu)償(chang)(chang)器(qi)(qi)的補(bu)償(chang)(chang)能(neng)力，提高其工作的安(an)全可靠性，需(xu)要進(jin)行預(yu)拉(la)(la)伸(shen)（壓(ya)縮）。對補(bu)償(chang)(chang)器(qi)(qi)進(jin)行冷(leng)拉(la)(la)（或(huo)冷(leng)壓(ya)）的技術措施稱為(wei)(wei)補(bu)償(chang)(chang)器(qi)(qi)的冷(leng)緊。當(dang)(dang)補(bu)償(chang)(chang)器(qi)(qi)的工作溫度(du)t≤250℃時(shi)，預(yu)拉(la)(la)伸(shen)量(liang)(liang)為(wei)(wei)補(bu)償(chang)(chang)器(qi)(qi)補(bu)償(chang)(chang)量(liang)(liang)的1/2,即ΔL/2;當(dang)(dang)補(bu)償(chang)(chang)器(qi)(qi)的工作溫度(du)為(wei)(wei)250~450℃時(shi)，其預(yu)拉(la)(la)伸(shen)量(liang)(liang)為(wei)(wei)0.6ΔL;當(dang)(dang)工作溫度(du)t>450℃,其預(yu)拉(la)(la)伸(shen)量(liang)(liang)為(wei)(wei)0.7ΔL.

    b. 補(bu)償器的冷緊方法

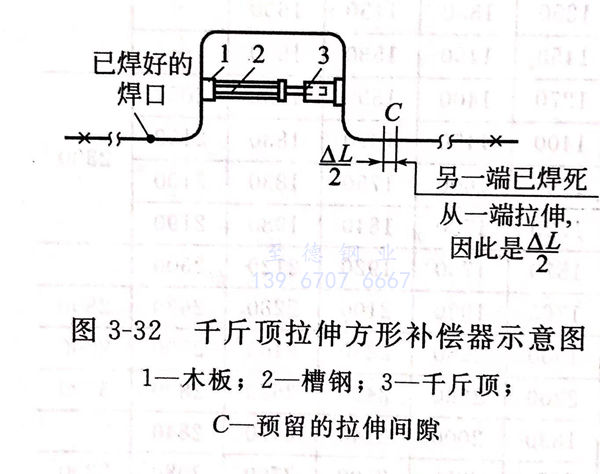

    · 用(yong)千斤頂(ding)拉伸(shen)  用(yong)千斤頂(ding)對方形補償器進行拉伸(shen)如(ru)圖 3-32所示。

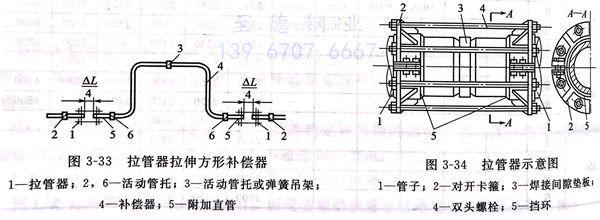

    · 用(yong)拉管器拉伸  用(yong)拉管器拉伸方形(xing)補(bu)償器如(ru)圖(tu) 3-33所示，拉管器如(ru)圖(tu) 3-34 所示。

    采用帶螺(luo)栓的(de)(de)拉(la)管(guan)器(qi)(qi)進行拉(la)伸(shen)，是將一塊(kuai)(kuai)厚度等于預拉(la)伸(shen)量的(de)(de)木(mu)塊(kuai)(kuai)或木(mu)墊圈類的(de)(de)物品放(fang)在(zai)冷拉(la)接口(kou)間隙中(zhong)，再(zai)在(zai)接口(kou)兩側的(de)(de)管(guan)壁(bi)上(shang)分(fen)別(bie)焊上(shang)擋環(huan)，然后把(ba)拉(la)管(guan)器(qi)(qi)的(de)(de)拉(la)爪(zhua)卡在(zai)擋環(huan)上(shang)，在(zai)拉(la)爪(zhua)孔(kong)內穿入加(jia)長雙頭螺(luo)栓，用螺(luo)母(mu)上(shang)緊，并將木(mu)塊(kuai)(kuai)夾緊。待(dai)管(guan)道上(shang)其他部件(jian)全部安(an)裝(zhuang)好(hao)后，把(ba)冷緊口(kou)的(de)(de)木(mu)墊拿掉，勻稱地(di)擰緊螺(luo)母(mu)，使接口(kou)間隙達到焊接時(shi)的(de)(de)對口(kou)要(yao)求。

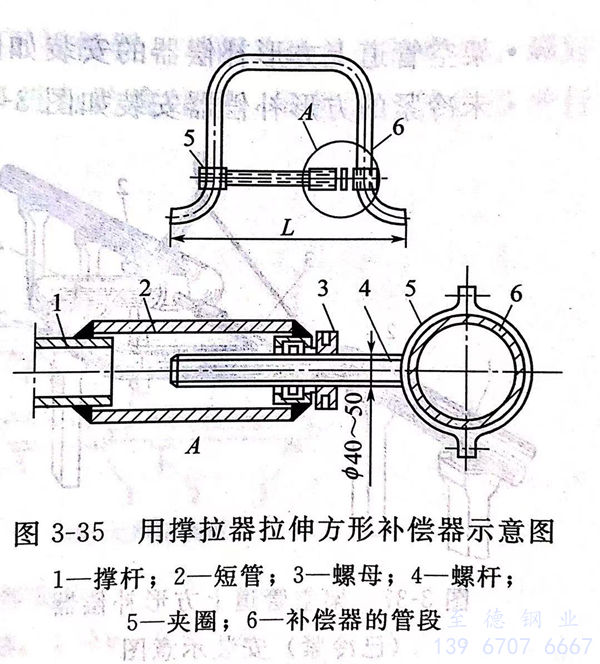

    · 用撐(cheng)拉(la)器(qi)拉(la)伸  用撐(cheng)拉(la)器(qi)拉(la)伸方形補償器(qi)如圖3-35所示(shi)。

   c. 補(bu)償器的安裝

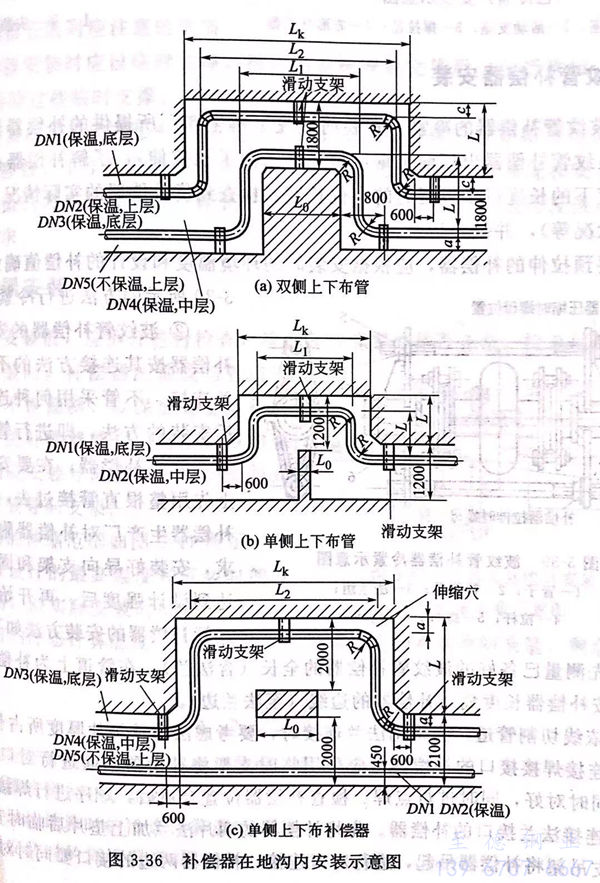

  · 在地(di)溝內補(bu)償器安裝如(ru)圖3-36所示。

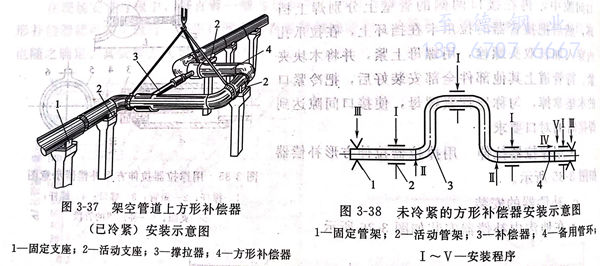

  · 架空(kong)管道上方形補償(chang)器的安(an)裝如圖3-37所示。

  · 未(wei)冷緊(jin)的方形補(bu)償器安裝如圖3-38所示(shi)。

  2. 波紋管補(bu)償器安裝(zhuang)

   ①. 波紋(wen)管(guan)補償器(qi)的冷(leng)緊

   安(an)裝(zhuang)前應(ying)先了解生(sheng)產廠所提供(gong)的(de)補償器(qi)預拉(la)伸情況(kuang)(kuang)（有些廠家在波紋管補償器(qi)出(chu)廠前根據(ju)用戶要求已做(zuo)(zuo)了預拉(la)伸），了解補償器(qi)在最(zui)高工(gong)作溫(wen)度(du)(du)和最(zui)低溫(wen)度(du)(du)下的(de)長(chang)度(du)(du)以及供(gong)貨(huo)時(shi)的(de)定位長(chang)度(du)(du)，檢查到貨(huo)補償器(qi)的(de)實際(ji)情況(kuang)(kuang)（長(chang)度(du)(du)、定桿數量及受力狀況(kuang)(kuang)等），并做(zuo)(zuo)好記錄。

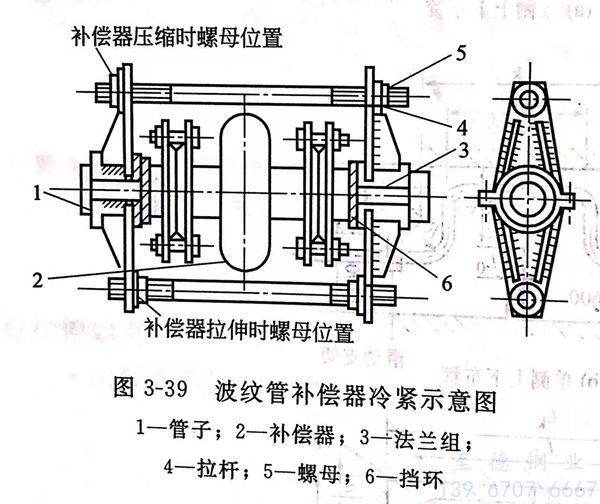

    需要預拉(la)伸(shen)的(de)(de)補(bu)償器，應根據(ju)安裝時(shi)(shi)的(de)(de)環境溫(wen)度和設計的(de)(de)補(bu)償值確定出冷緊值，按圖補(bu)償器壓縮時(shi)(shi)螺母位(wei)置3-39 所示的(de)(de)方(fang)法進行冷緊。

   ②. 波(bo)紋管補償(chang)器的安裝方法

   波(bo)紋管(guan)(guan)補(bu)(bu)(bu)(bu)償(chang)(chang)器按其(qi)連接方法的(de)不(bu)同(tong)分(fen)為焊接和(he)法蘭連接。不(bu)管(guan)(guan)采用何種連接，通常都(dou)采用后安(an)(an)(an)裝(zhuang)的(de)方法，即進(jin)行管(guan)(guan)道安(an)(an)(an)裝(zhuang)時，先不(bu)安(an)(an)(an)裝(zhuang)波(bo)紋補(bu)(bu)(bu)(bu)償(chang)(chang)器。在要安(an)(an)(an)裝(zhuang)補(bu)(bu)(bu)(bu)償(chang)(chang)器的(de)位置(zhi)上先用整根直管(guan)(guan)接過去，并按設計(ji)要求(qiu)和(he)補(bu)(bu)(bu)(bu)償(chang)(chang)器生產廠對補(bu)(bu)(bu)(bu)償(chang)(chang)器附(fu)近支(zhi)(zhi)架的(de)設置(zhi)要求(qiu)，安(an)(an)(an)裝(zhuang)好導向支(zhi)(zhi)架和(he)固定支(zhi)(zhi)架，待支(zhi)(zhi)架達到設計(ji)強度后，再開始(shi)安(an)(an)(an)裝(zhuang)補(bu)(bu)(bu)(bu)償(chang)(chang)器。波(bo)紋管(guan)(guan)補(bu)(bu)(bu)(bu)償(chang)(chang)器的(de)安(an)(an)(an)裝(zhuang)方法如下。

   a. 先測量已備(bei)好的波紋管(guan)補償(chang)器(qi)(qi)的全(quan)長（含法(fa)(fa)蘭），在管(guan)道上為補償(chang)器(qi)(qi)安裝劃出定位中(zhong)線(xian)，按補償(chang)器(qi)(qi)長度劃出補償(chang)器(qi)(qi)的邊(bian)線(xian)（至(zhi)法(fa)(fa)蘭邊(bian)）。

   b. 依(yi)線切割管道。當(dang)采(cai)用法蘭連接時，要考慮法蘭及(ji)墊片厚度(du)所占長度(du)。

   C. 連接(jie)焊(han)接(jie)接(jie)口的(de)補償器(qi)(qi)(qi)，應(ying)采用(yong)臨時支(zhi)架將補償器(qi)(qi)(qi)吊(diao)起進行對口，補償器(qi)(qi)(qi)兩(liang)邊(bian)的(de)接(jie)口要(yao)同時對好，同時進行點焊(han)。檢(jian)查(cha)補償器(qi)(qi)(qi)位置合適(shi)后，順序進行焊(han)接(jie)。

   d. 連接(jie)法(fa)蘭(lan)接(jie)口(kou)(kou)的(de)補償(chang)器(qi)(qi)。先將補償(chang)器(qi)(qi)的(de)兩(liang)片(pian)法(fa)蘭(lan)加上墊片(pian)后(hou)臨時安(an)裝在補償(chang)器(qi)(qi)上用臨時支吊架(jia)將補償(chang)器(qi)(qi)吊起，進(jin)(jin)行對口(kou)(kou)連接(jie)，補償(chang)器(qi)(qi)兩(liang)邊的(de)接(jie)口(kou)(kou)要(yao)同時對好，同時進(jin)(jin)行點部，在檢(jian)查(cha)補償(chang)器(qi)(qi)位置合(he)適后(hou)，卸開法(fa)蘭(lan)螺栓(shuan)，放下補償(chang)器(qi)(qi)，對兩(liang)片(pian)法(fa)蘭(lan)進(jin)(jin)行焊(han)(han)接(jie)。焊(han)(han)好后(hou)請理(li)焊(han)(han)渣，檢(jian)查(cha)焊(han)(han)接(jie)質量，合(he)格(ge)后(hou)再對內外焊(han)(han)口(kou)(kou)進(jin)(jin)行防腐處(chu)理(li)，吊起法(fa)蘭(lan)補償(chang)器(qi)(qi)進(jin)(jin)行安(an)裝。

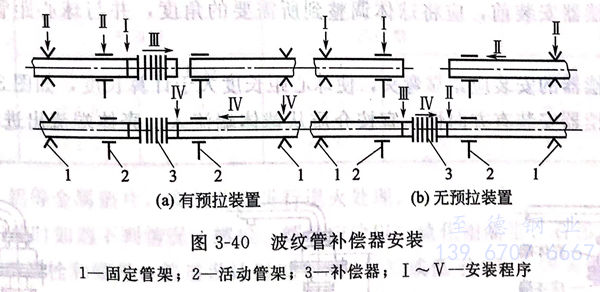

    波紋(wen)管補償器安裝(zhuang)如(ru)圖(tu)3-40所示(shi)。

   ③. 波紋管補償器安(an)裝(zhuang)時應注意的事項(xiang)

   a. 波(bo)紋管補償(chang)器安裝(zhuang)時(shi)(shi)應設臨(lin)時(shi)(shi)支撐(cheng)，待(dai)管道系統安裝(zhuang)完畢后(hou)（包括吹掃、清洗(xi)和水壓試驗），方可拆除這些臨(lin)時(shi)(shi)支撐(cheng)。

   b. 波紋管補(bu)償(chang)器的(de)(de)冷緊比方形補(bu)償(chang)器顯(xian)得更為重要，安裝前一定要搞清(qing)楚補(bu)償(chang)器的(de)(de)性能、特點、適用參數(shu)、工作范圍和補(bu)償(chang)能力，再根據施工現(xian)場的(de)(de)實際情況和安裝時的(de)(de)環境溫度計算(suan)出冷緊值的(de)(de)大小進行(xing)冷緊。對于廠家(jia)已(yi)做了冷緊的(de)(de)補(bu)償(chang)器應進行(xing)復核(he)，檢驗一下是否滿足(zu)實際需求(qiu)。

  3. 套筒式補償器安裝(zhuang)

  套(tao)筒式(shi)補(bu)償器(qi)安(an)裝前，應拆開(kai)進行檢(jian)查，檢(jian)查其內部零件是否(fou)齊全，檢(jian)查填料是否(fou)完好和符合要求。安(an)裝時，補(bu)償器(qi)的軸(zhou)(zhou)線與管道(dao)軸(zhou)(zhou)線在(zai)同一直(zhi)線上，不得偏(pian)斜，以保證(zheng)管道(dao)運行時不致(zhi)偏(pian)離中心線，使補(bu)償器(qi)能自(zi)由伸縮。雙(shuang)向套(tao)筒式(shi)補(bu)償器(qi)的兩側應安(an)裝導向支(zhi)(zhi)架，單向套(tao)筒式(shi)補(bu)償器(qi)在(zai)伸管側安(an)裝導向支(zhi)(zhi)架。

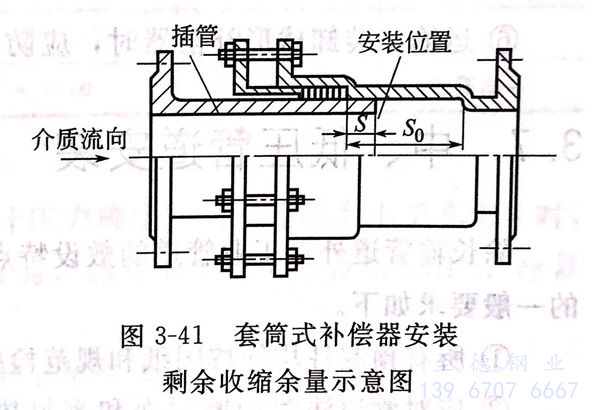

  套筒(tong)式(shi)補償(chang)器的(de)(de)(de)(de)(de)伸縮范圍(wei)如圖3-41所示。補償(chang)器的(de)(de)(de)(de)(de)補償(chang)值是按設計的(de)(de)(de)(de)(de)最高溫度(du)和安裝(zhuang)時的(de)(de)(de)(de)(de)冷態(tai)溫度(du)計算出(chu)來(lai)的(de)(de)(de)(de)(de)，但實際安裝(zhuang)時的(de)(de)(de)(de)(de)環境溫度(du)并不(bu)等(deng)于設計計算時的(de)(de)(de)(de)(de)冷態(tai)計算溫度(du)，因此安裝(zhuang)時應留(liu)有一定的(de)(de)(de)(de)(de)剩(sheng)余(yu)(yu)收縮余(yu)(yu)量(liang)，剩(sheng)余(yu)(yu)收縮余(yu)(yu)量(liang)按下式(shi)計算。

 4. 球形補(bu)償器安裝

  球形(xing)補償器安裝應符合以下規定。

  ①. 球(qiu)形(xing)補(bu)償器(qi)安裝前，應將(jiang)球(qiu)體調整(zheng)到所需要(yao)的(de)角度，并(bing)與球(qiu)心距管段(duan)組成一體，如圖3-42所示。

  ②. 球(qiu)形補償(chang)器(qi)的安裝應緊靠彎(wan)頭(tou)，使球(qiu)心距長度(du)大于(yu)計算長度(du)，如(ru)圖3-43所示(shi)。

  ③. 球形補償器安(an)裝有方(fang)向(xiang)性(xing)，宜按介質從球體(ti)端(duan)流入(ru)、殼體(ti)端(duan)流出(chu)進行(xing)安(an)裝，如圖3-44所示。

  ④. 垂直安(an)裝(zhuang)球形補償器時，殼(ke)體端應(ying)在(zai)上方。

  ⑤. 緊(jin)靠球(qiu)形補(bu)償器(qi)的兩側應安裝滑(hua)動支(zhi)架(jia)(jia)，其余為導向支(zhi)架(jia)(jia)，固定(ding)支(zhi)架(jia)(jia)應按設(she)計(ji)要(yao)求進行。

  ⑥. 運輸、裝卸(xie)球(qiu)形(xing)補償器(qi)時，應防止碰(peng)撞，嚴禁野(ye)蠻裝卸(xie)。
