在高壓管道檢修中，需更換的管段基本上都屬于封閉管段，在新裝設的管線中，亦必定含有封閉管段。近年來世界上一些國家推行預制管系施工法，即把一些管段和管件事先加工預裝好，在現場只是進行最后組裝和焊接，使安裝速度大大加快。這就要求必須精確、細致地進行現場測量，繪制出符合現場實際情況的施工單線圖，這樣才能保證預制的準確和現場安裝順利進行。
現(xian)場(chang)測(ce)量(liang)的(de)常用(yong)方法是掛(gua)線測(ce)量(liang)法，如能用(yong)經緯(wei)儀幫助測(ce)量(liang)，則效(xiao)果會更好。現(xian)場(chang)測(ce)量(liang)的(de)常用(yong)工具(ju)比(bi)較簡(jian)單，一般(ban)常用(yong)的(de)有：
水平(ping)尺－－用(yong)以(yi)檢查掛線的(de)水平(ping)度(du)或坡度(du)、管口法蘭平(ping)面(mian)的(de)水平(ping)度(du)或垂直(zhi)度(du)；
彎尺(chi)（直(zhi)角尺(chi)）－用(yong)以測量和檢(jian)查兩根互相垂(chui)直(zhi)的(de)掛線；
丁(ding)字尺－用以檢查(cha)掛(gua)線是否為所(suo)測管(guan)子的中心線，也可用以檢查(cha)平行線和(he)垂(chui)線；
量角(jiao)規－用(yong)以檢(jian)查掛線的交角(jiao)；
鋼尺(chi)－用(yong)以測量直線長度；
線墜－吊線用；
粉線(xian)－掛線(xian)用。
1. 幾種典型管段(duan)的(de)現場測(ce)量
①. 90°彎(wan)管
a. 水平(ping)90°彎管

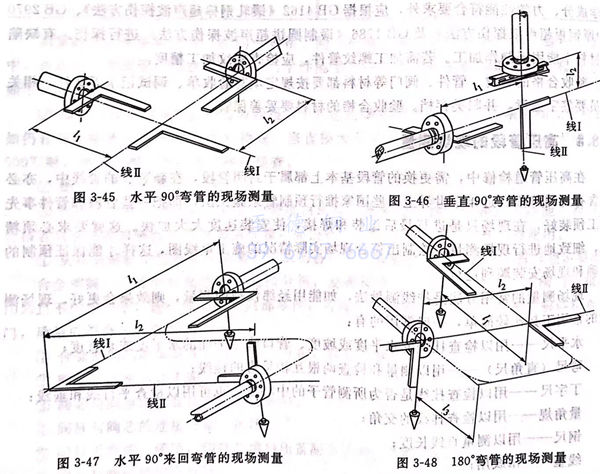

如(ru)圖3-45所示，首先(xian)檢查已有的(de)法蘭接管(guan)口(kou)垂(chui)直度（用水(shui)平(ping)尺(chi)或吊(diao)線墜的(de)方法），在管(guan)口(kou)中心掛兩條粉線（線Ⅰ和線Ⅱ),用直角(jiao)尺(chi)檢查并調整粉線Ⅰ、Ⅱ,使之(zhi)成90°,兩線的(de)交點便是測量(liang)的(de)標(biao)點。用鋼尺(chi)量(liang)出L1、L2的(de)尺(chi)寸。
b. 垂直(zhi)90°彎(wan)管
如圖3-46所示(shi)，用(yong)水(shui)平尺(chi)或吊線(xian)墜(zhui)的(de)方法(fa)檢查水(shui)平管(guan)(guan)段法(fa)蘭(lan)接管(guan)(guan)口的(de)垂直度，從該(gai)管(guan)(guan)口中心(xin)掛水(shui)平粉線(xian)Ⅰ;檢查垂直管(guan)(guan)段法(fa)蘭(lan)接管(guan)(guan)口的(de)水(shui)平度，從該(gai)管(guan)(guan)口中心(xin)吊線(xian)墜(zhui)。用(yong)直角(jiao)尺(chi)檢查并(bing)調整線(xian)Ⅰ、Ⅱ,使之成90°,兩線(xian)的(de)交(jiao)點便(bian)是測量的(de)標點。用(yong)鋼(gang)尺(chi)量出(chu)L1、L2的(de)尺(chi)寸。
c. 水平90°來回彎管
這類(lei)彎管(guan)段相(xiang)當于兩個(ge)90°彎管(guan)的組合(he)體，測(ce)量(liang)和預制(zhi)均(jun)要求(qiu)很(hen)準確(que)。測(ce)量(liang)時(shi)，一(yi)般(ban)只掛(gua)(gua)兩根粉(fen)線即可，掛(gua)(gua)線及測(ce)量(liang)方法參見(jian)圖3-47。
②. 180°彎管
這類彎管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)段(duan)(duan)也(ye)稱為(wei)U形管(guan)(guan)(guan)(guan)段(duan)(duan)，相(xiang)當于兩個90°彎管(guan)(guan)(guan)(guan)的組合體，測(ce)量和預(yu)制(zhi)均要(yao)求很準確(que)。如圖3-48所示(shi)，測(ce)量時(shi)，一(yi)般只掛兩根(gen)粉(fen)線Ⅰ、Ⅱ，量出L1、L2的尺(chi)寸；L3的尺(chi)寸可(ke)以(yi)不(bu)測(ce)，根(gen)據預(yu)制(zhi)、加工要(yao)求的最小(xiao)尺(chi)寸（最小(xiao)直段(duan)(duan)長度和彎制(zhi)半徑）確(que)定，在確(que)定L3的尺(chi)寸時(shi)，應考慮使這個管(guan)(guan)(guan)(guan)段(duan)(duan)的展開長度盡量小(xiao)些(xie)。若現場有(you)障礙物，則L3的尺(chi)寸應按現場實際情況進行測(ce)量和確(que)定。
③. 固(gu)定角(jiao)彎管

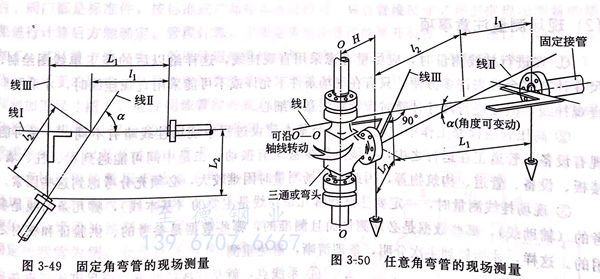

由(you)于(yu)現場已有的(de)(de)(de)接(jie)管口是固(gu)定的(de)(de)(de)，因此固(gu)定角(jiao)(jiao)彎(wan)(wan)(wan)管段(duan)的(de)(de)(de)彎(wan)(wan)(wan)曲(qu)角(jiao)(jiao)、彎(wan)(wan)(wan)曲(qu)位(wei)置(zhi)由(you)已有的(de)(de)(de)接(jie)管所決定。這(zhe)類彎(wan)(wan)(wan)管段(duan)的(de)(de)(de)測(ce)量(liang)和預制(zhi)、加工(gong)均(jun)要求很(hen)準確。如圖3-49所示(shi)，可(ke)采用掛三條(tiao)粉線(xian)的(de)(de)(de)方法進(jin)行測(ce)量(liang)，線(xian)Ⅰ、Ⅱ為基本線(xian)，線(xian)皿為輔(fu)助線(xian)，通過(guo)管口中心與(yu)線(xian)I垂直(zhi)。將掛線(xian)調整好(hao)后，量(liang)出彎(wan)(wan)(wan)管段(duan)的(de)(de)(de)折線(xian)尺寸L1、L2,同時(shi)測(ce)量(liang)L1、L2和彎(wan)(wan)(wan)曲(qu)角(jiao)(jiao)a。由(you)于(yu)這(zhe)幾個數值可(ke)按直(zhi)角(jiao)(jiao)三角(jiao)(jiao)形的(de)(de)(de)邊角(jiao)(jiao)關系進(jin)行計算，因此可(ke)用于(yu)相互驗證、核對。
④. 任意(yi)角彎管
任(ren)意(yi)角(jiao)彎(wan)管(guan)(guan)(guan)測量(liang)時，其中一個(ge)接管(guan)(guan)(guan)口是(shi)固定(ding)的，另一個(ge)接管(guan)(guan)(guan)口可旋(xuan)轉（如與三(san)通、彎(wan)頭等管(guan)(guan)(guan)件連接），如圖3-50所示。在這(zhe)種(zhong)情況下，彎(wan)曲角(jiao)α可任(ren)意(yi)選定(ding)，為(wei)(wei)了測量(liang)、預制(zhi)方(fang)便，最好將(jiang)a選為(wei)(wei)30°、45°或60°。測量(liang)時，掛三(san)條粉線(xian)(xian)，線(xian)(xian)Ⅰ、線(xian)(xian)Ⅱ為(wei)(wei)基本線(xian)(xian)；線(xian)(xian)皿(min)為(wei)(wei)輔助線(xian)(xian)，通過該(gai)管(guan)(guan)(guan)口中心(xin)與線(xian)(xian)Ⅰ垂直。將(jiang)掛線(xian)(xian)調整好后，量(liang)出彎(wan)管(guan)(guan)(guan)
段的(de)折線尺寸(cun)(cun)L1、L2,同時(shi)測量(liang)L1、L2和(he)彎(wan)曲角α.在將現場測得(de)的(de)a換算為選定的(de)彎(wan)曲角（30°、45°或60°)時(shi)，折線L1、L2的(de)尺寸(cun)(cun)和(he)L1、L2的(de)尺寸(cun)(cun)會相應(ying)變(bian)化(hua)，此時(shi)，必(bi)須考慮旋轉中心距H的(de)尺寸(cun)(cun)。最后，用(yong)放(fang)大樣或計(ji)算的(de)方法確定施工單線圖上的(de)尺寸(cun)(cun)L1、L2、L1、L2和(he)彎(wan)曲角α。
⑤. 任意角來(lai)回彎管(guan)

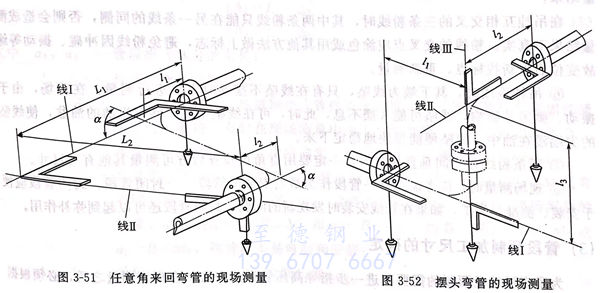

這類管(guan)段(duan)(duan)用以(yi)連接兩(liang)條平行(xing)的(de)(de)管(guan)線(xian)(xian)，管(guan)段(duan)(duan)由(you)三段(duan)(duan)折(zhe)線(xian)(xian)組成，由(you)于(yu)折(zhe)線(xian)(xian)的(de)(de)夾角(jiao)可由(you)施工人任意(yi)選定，故稱(cheng)為任意(yi)角(jiao)來回彎管(guan)。通(tong)常，因管(guan)段(duan)(duan)的(de)(de)兩(liang)個彎曲角(jiao)a(即(ji)折(zhe)線(xian)(xian)夾角(jiao)）總(zong)是相等的(de)(de)（且α小(xiao)(xiao)于(yu)90°),故又稱(cheng)為同位(wei)角(jiao)彎管(guan)或等差(cha)彎管(guan)。如圖(tu)3-51所示，測量(liang)時，掛兩(liang)條粉(fen)線(xian)(xian)（線(xian)(xian)Ⅰ和線(xian)(xian)Ⅱ),只測量(liang)L1、L2的(de)(de)尺寸即(ji)可。折(zhe)線(xian)(xian)尺寸L1、L2可在繪(hui)制施工單線(xian)(xian)圖(tu)時，任意(yi)選擇一個比(bi)L1/2小(xiao)(xiao)的(de)(de)尺寸（彎曲角(jiao)α必然小(xiao)(xiao)于(yu)90°)。
如現場有障(zhang)礙(ai)物，L1、L2的尺寸不能任(ren)意確定，必須在(zai)現場測出具體數(shu)字(zi)。
⑥. 搖頭(tou)彎(wan)管
若現(xian)場已有的(de)(de)(de)兩固定接(jie)管(guan)(guan)口(kou)中心(xin)軸線(xian)(xian)呈異面直線(xian)(xian)，則必須采用擺頭(tou)(tou)(tou)彎(wan)管(guan)(guan)連接(jie)，現(xian)場測量(liang)時，須測出擺頭(tou)(tou)(tou)彎(wan)管(guan)(guan)的(de)(de)(de)空間尺寸L1、L2、L3。由(you)于將高壓管(guan)(guan)子預制成規定尺寸和形狀的(de)(de)(de)擺頭(tou)(tou)(tou)彎(wan)管(guan)(guan)十分不(bu)易，所以實際(ji)施工時，都在豎直管(guan)(guan)段上加(jia)一(yi)對法蘭，使(shi)擺頭(tou)(tou)(tou)彎(wan)管(guan)(guan)變成兩個(ge)90°的(de)(de)(de)彎(wan)管(guan)(guan)管(guan)(guan)段。擺頭(tou)(tou)(tou)彎(wan)管(guan)(guan)的(de)(de)(de)現(xian)場掛線(xian)(xian)和測量(liang)情況如圖3-52所示。
上(shang)面介紹的幾(ji)種典型管(guan)段(duan)的現(xian)(xian)場測量(liang)是實際(ji)(ji)施工中常見的、常采用的方法，但(dan)現(xian)(xian)場測量(liang)的范疇和(he)方法遠(yuan)不(bu)止(zhi)這些，掌(zhang)握了這幾(ji)種基本方法后(hou)，可根據(ju)現(xian)(xian)場實際(ji)(ji)情(qing)況組合運用，舉一(yi)反三，更巧、更簡捷、更準確(que)地測量(liang)現(xian)(xian)場有(you)關(guan)數(shu)據(ju)，以準確(que)地確(que)定和(he)繪制(zhi)高(gao)壓(ya)管(guan)段(duan)施工單(dan)線圖。
2. 現(xian)場測量注意事項
①. 在(zai)進(jin)行(xing)(xing)掛(gua)線(xian)測量時(shi)，應盡量考慮采用(yong)(yong)直觀掛(gua)線(xian)，這(zhe)樣給以后的施工(gong)單線(xian)圖繪制、尺寸(cun)計算都會帶來許多(duo)方便。只有在(zai)現場條件不(bu)允許或不(bu)可能(neng)采用(yong)(yong)直觀掛(gua)線(xian)時(shi)，才(cai)采用(yong)(yong)非(fei)直觀掛(gua)線(xian)，但在(zai)進(jin)行(xing)(xing)尺寸(cun)計算時(shi)應特別注意(yi)和細心。
②. 高壓管(guan)道(dao)檢修工(gong)作中(zhong)(zhong)的(de)現場掛線(xian)(xian)與基本建設(she)過程中(zhong)(zhong)現場掛線(xian)(xian)略(lve)有不同，一(yi)是(shi)可能現有設(she)備、管(guan)道(dao)正在(zai)運行之中(zhong)(zhong)，系線(xian)(xian)點較(jiao)少甚至有振動，二是(shi)中(zhong)(zhong)間可能遇到(dao)梁(liang)、柱(zhu)、墻、樓板、設(she)備、管(guan)道(dao)、構筑物(wu)等(deng)，因此在(zai)現場測量時(shi)困難較(jiao)大，必須充分考慮到(dao)這些(xie)因素。
③. 現場(chang)掛線(xian)測(ce)(ce)量時，一定(ding)要注意到哪(na)(na)幾條(tiao)粉(fen)(fen)線(xian)是(shi)主(zhu)要的（基本線(xian)），哪(na)(na)幾條(tiao)粉(fen)(fen)線(xian)是(shi)參考的（輔助線(xian)），哪(na)(na)些(xie)數據(ju)是(shi)必(bi)須測(ce)(ce)量而且測(ce)(ce)準的，哪(na)(na)些(xie)數據(ju)是(shi)參考的、供驗證(zheng)和核對之用(yong)的。這樣(yang)，才能做到主(zhu)次分明，條(tiao)理清晰(xi)，避免重測(ce)(ce)。

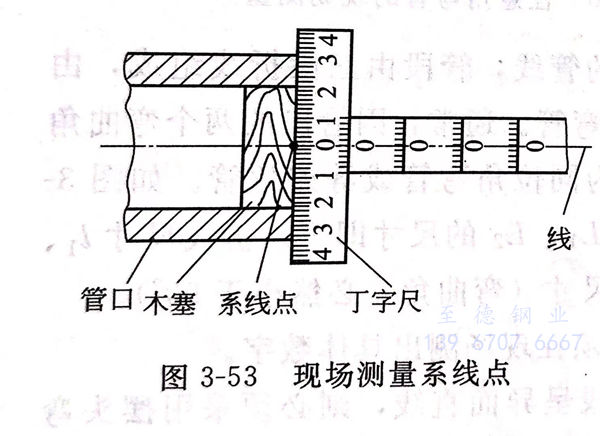

④. 系線(xian)點，就是掛線(xian)的(de)端點。應(ying)盡可能用設(she)備和(he)(he)管子的(de)管口中心(xin)作為系線(xian)點，如圖(tu)3-53所示(shi)。采用其他物體作為系線(xian)點時(shi)，必(bi)須(xu)考(kao)慮其牢固程度(du)和(he)(he)可能在將來發生(sheng)變動等(deng)情況。
⑤. 現場掛線(xian)(xian)，除利(li)用線(xian)(xian)墜的粉線(xian)(xian)之外，必定(ding)有兩個系(xi)線(xian)(xian)點，其(qi)中一(yi)(yi)個是固定(ding)的，另一(yi)(yi)個是可調(diao)的，固定(ding)的系(xi)線(xian)(xian)點應盡可能地采(cai)用管口中心。因為(wei)現場掛線(xian)(xian)測量(liang)往往很難做到一(yi)(yi)次(ci)成功(gong)，需(xu)經幾次(ci)調(diao)整后才能進行測量(liang)，可調(diao)的系(xi)線(xian)(xian)點就是為(wei)此而設(she)置的。
掛(gua)線時，兩系線點的距離(li)不宜很遠(yuan)，否則將因粉線自身重量產生較大的撓度而影響測(ce)量結果。在吊掛(gua)互相交叉的三條粉線(xian)(xian)(xian)時，其中兩(liang)條粉線(xian)(xian)(xian)只能在另一條線(xian)(xian)(xian)的同側，否則會(hui)造(zao)成測(ce)量結果(guo)不真實。粉線(xian)(xian)(xian)的交叉點(dian)應涂色或用其他方法做上標(biao)志，避免(mian)粉線(xian)(xian)(xian)因沖碰、振(zhen)動等緣故變(bian)位后(hou)重(zhong)新找(zhao)標(biao)點(dian)、重(zhong)新測(ce)量。
⑥. 吊掛(gua)垂線(xian)(xian)(xian)時(shi)，其下端為(wei)線(xian)(xian)(xian)墜(zhui)(zhui)，只有在(zai)線(xian)(xian)(xian)墜(zhui)(zhui)不擺動(dong)時(shi)方可進行測量。在(zai)現場，由(you)于振動(dong)、微風(feng)等影響，線(xian)(xian)(xian)墜(zhui)(zhui)可能(neng)久擺不息，此時(shi)，可在(zai)線(xian)(xian)(xian)墜(zhui)(zhui)下置一(yi)盛有機(ji)油的(de)(de)油盆，使(shi)線(xian)(xian)(xian)墜(zhui)(zhui)的(de)(de)尖(jian)端浸在(zai)油中，線(xian)(xian)(xian)墜(zhui)(zhui)便能(neng)很快地(di)穩(wen)定下來。
⑦. 兩條粉線在(zai)空間垂直相(xiang)交時，一定要用直角尺(chi)檢(jian)查后(hou)方可測量其他有(you)關(guan)尺(chi)寸。
⑧. 現場測量(liang)時，應(ying)考(kao)慮(lv)用哪一管(guan)段(duan)作(zuo)(zuo)為最后(hou)安(an)裝(zhuang)的(de)管(guan)段(duan)－封(feng)閉管(guan)段(duan)。封(feng)閉管(guan)段(duan)應(ying)便于安(an)裝(zhuang)、測準、加(jia)工，如果在(zai)管(guan)線安(an)裝(zhuang)時發現新的(de)問(wen)題，封(feng)閉管(guan)段(duan)還可以起到彌補作(zuo)(zuo)用。
3. 制加工尺(chi)寸的(de)確(que)定
為了高(gao)(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)預制的(de)(de)(de)需要和(he)進(jin)一(yi)步指導高(gao)(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)安裝，在(zai)(zai)現場(chang)測(ce)(ce)(ce)量(liang)之后，必(bi)(bi)須根據測(ce)(ce)(ce)量(liang)結(jie)果繪制高(gao)(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)(xian)施(shi)工(gong)單線(xian)(xian)圖(tu)(tu)(tu)和(he)高(gao)(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)(de)預制加工(gong)尺(chi)(chi)寸(cun)(cun)(cun)圖(tu)(tu)(tu)。高(gao)(gao)壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)(xian)施(shi)工(gong)單線(xian)(xian)圖(tu)(tu)(tu)，是(shi)從該(gai)管(guan)(guan)(guan)(guan)(guan)(guan)線(xian)(xian)的(de)(de)(de)連接(jie)起點(dian)(dian)(dian)到終點(dian)(dian)(dian)，包括管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)、管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)、閥(fa)門的(de)(de)(de)系統圖(tu)(tu)(tu)，在(zai)(zai)單線(xian)(xian)圖(tu)(tu)(tu)上(shang)應注(zhu)明管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)、管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)和(he)閥(fa)門的(de)(de)(de)編號(hao)、規格、尺(chi)(chi)寸(cun)(cun)(cun)、材料(liao)(liao)、介(jie)質(zhi)流向、標高(gao)(gao)以(yi)(yi)及(ji)主要障礙物(wu)的(de)(de)(de)位置(zhi)和(he)大(da)小等(deng)，在(zai)(zai)某些場(chang)合，還(huan)要注(zhu)明與其他設備(bei)、管(guan)(guan)(guan)(guan)(guan)(guan)道、構筑物(wu)的(de)(de)(de)間隔(ge)尺(chi)(chi)寸(cun)(cun)(cun)。在(zai)(zai)單線(xian)(xian)圖(tu)(tu)(tu)中，管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)、閥(fa)門都是(shi)標準(zhun)件(jian)，按(an)標準(zhun)或產(chan)品樣本查得(de)即可(ke)，只有管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)尺(chi)(chi)寸(cun)(cun)(cun)必(bi)(bi)須根據現場(chang)測(ce)(ce)(ce)量(liang)的(de)(de)(de)結(jie)果進(jin)行計算后方能確(que)定。管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)計算，主要是(shi)算出該(gai)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)(de)展開長(chang)度(du)(du)(du)，以(yi)(yi)便(bian)據以(yi)(yi)下(xia)料(liao)(liao)和(he)彎(wan)曲加工(gong)，其計算方法與中、低壓(ya)管(guan)(guan)(guan)(guan)(guan)(guan)道的(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)計算方法基本相同，但須考慮閥(fa)門和(he)管(guan)(guan)(guan)(guan)(guan)(guan)件(jian)尺(chi)(chi)寸(cun)(cun)(cun)、透鏡墊厚度(du)(du)(du)的(de)(de)(de)影響，而(er)且要求計算的(de)(de)(de)準(zhun)確(que)度(du)(du)(du)更高(gao)(gao)，管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)尺(chi)(chi)寸(cun)(cun)(cun)計算本身并不復雜。在(zai)(zai)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)(de)預制加工(gong)尺(chi)(chi)寸(cun)(cun)(cun)圖(tu)(tu)(tu)上(shang)，應注(zhu)明該(gai)管(guan)(guan)(guan)(guan)(guan)(guan)段(duan)的(de)(de)(de)展開長(chang)度(du)(du)(du)、彎(wan)曲半徑(jing)、起彎(wan)點(dian)(dian)(dian)和(he)終彎(wan)點(dian)(dian)(dian)位置(zhi)、直管(guan)(guan)(guan)(guan)(guan)(guan)部分長(chang)度(du)(du)(du)、機加工(gong)部分的(de)(de)(de)尺(chi)(chi)寸(cun)(cun)(cun)（管(guan)(guan)(guan)(guan)(guan)(guan)端螺(luo)紋、管(guan)(guan)(guan)(guan)(guan)(guan)端密封(feng)面）以(yi)(yi)及(ji)其他加工(gong)要求。

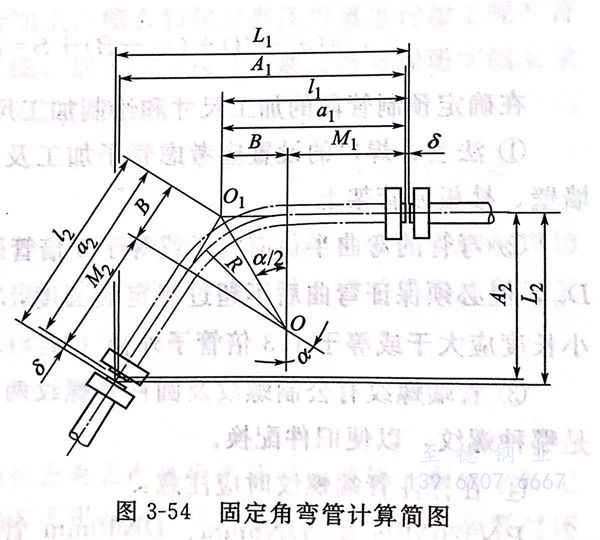

現(xian)場測(ce)得的(de)(de)數(shu)據不是(shi)施工尺寸(cun)，更不是(shi)加工、下(xia)料的(de)(de)尺寸(cun)，必須經過計(ji)算(suan)，方能繪制出管段的(de)(de)預(yu)制加工尺寸(cun)圖。下(xia)面以固定(ding)角彎管為例(li)，介紹現(xian)場測(ce)量后管段展(zhan)開長度的(de)(de)計(ji)算(suan)（參見圖3-54)。
已知：現場測(ce)量的(de)數據(ju)(ju)(ju)L1、L2、L1、L2及(ji)(ji)a,根據(ju)(ju)(ju)《高(gao)壓(ya)管(guan)(guan)、管(guan)(guan)件(jian)及(ji)(ji)緊(jin)固件(jian)通用設計(ji)》確定(ding)(ding)或選用的(de)數據(ju)(ju)(ju)R、8或Δ,在計(ji)算時需根據(ju)(ju)(ju)《高(gao)壓(ya)管(guan)(guan)、管(guan)(guan)件(jian)及(ji)(ji)緊(jin)固件(jian)通用設計(ji)》核對的(de)數據(ju)(ju)(ju)M1、M2。計(ji)算固定(ding)(ding)角為α的(de)高(gao)壓(ya)彎管(guan)(guan)管(guan)(guan)段展開(kai)長度c。
在(zai)確定預制(zhi)管段的加工(gong)尺(chi)寸和繪制(zhi)加工(gong)尺(chi)寸圖時須注意(yi)以下幾點：
①. 法蘭、焊口的設置(zhi)(zhi)應(ying)考(kao)慮管子加工及管段的安裝、維護、檢修(xiu)的方便，不得置(zhi)(zhi)于墻壁(bi)、樓板或管架上(shang)。
②. 彎(wan)管的彎(wan)曲半徑(jing)應大于(yu)(yu)或等于(yu)(yu)5倍管子(zi)(zi)外徑(jing)，即(ji)R≥5Dw.特殊情(qing)況下亦允許R<Dw,但必(bi)須保(bao)證彎(wan)曲后不超過規定橢(tuo)圓度，壁厚在安全(quan)范圍內。彎(wan)管的管端直管部(bu)分(fen)最小長度應大于(yu)(yu)或等于(yu)(yu)1.3倍管子(zi)(zi)外徑(jing)（M≥1.3Dw),且不得小于(yu)(yu)60mm。
③. 管(guan)端螺紋有公(gong)制螺紋及(ji)圓柱(zhu)管(guan)螺紋兩種(zhong)，在選用時應顧(gu)及(ji)原有管(guan)道、管(guan)件(jian)采(cai)用的是(shi)哪種(zhong)螺紋，以便舊(jiu)件(jian)配換。
④. 在標(biao)注管端螺(luo)紋時(shi)應注意(yi)：
PN320MPa的 DN6mm、DN10mm 管(guan)子和 PN220MPa 的 DN6mm、DN10mm、DN15mm管(guan)子，因受管(guan)子規格限制(zhi)，只能采用G1/4in、G5/8in的圓柱管(guan)螺紋。
PN320MPa的(de)(de)DN15~65mm 管(guan)子和PN220MPa的(de)(de)DN25~80mm管(guan)子，可根據現(xian)場實際(ji)情況采用(yong)公制(zhi)螺(luo)紋(wen)(wen)或圓柱管(guan)螺(luo)紋(wen)(wen)。也就是說(shuo)，在這(zhe)些范圍內，兩種(zhong)螺(luo)紋(wen)(wen)并用(yong)；PN320MPa的(de)(de)DN80mm或更(geng)大的(de)(de)管(guan)子和PN220MPa的(de)(de)DN100mm或更(geng)大的(de)(de)管(guan)子，管(guan)端螺(luo)紋(wen)(wen)只(zhi)能(neng)用(yong)公制(zhi)螺(luo)紋(wen)(wen)。

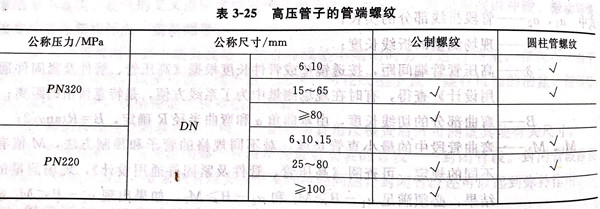

綜上(shang)所述，可列成表3-25。
公制螺紋(wen)(wen)為圓根(gen)螺紋(wen)(wen)，外螺紋(wen)(wen)牙型(xing)槽底為圓弧形，圓柱(zhu)管螺紋(wen)(wen)為圓角螺紋(wen)(wen)。管端螺紋(wen)(wen)的精度等級(ji)為2a級(ji)，其技術(shu)要求應符合《高壓管、管件及緊固件通用設計》中(zhong)“H5-67”、“H6-67”及“H31-67”之(zhi)規(gui)定。
⑤. 檢修工(gong)作中，在繪制好管段(duan)預(yu)制加工(gong)圖后，應與原有的高壓(ya)管道配管施工(gong)圖認(ren)真核對(dui)，一(yi)定要確認(ren)無誤(wu)后才(cai)能據以加工(gong)。
⑥. 在有(you)(you)把握的(de)(de)情(qing)況下，可以(yi)根據(ju)原有(you)(you)的(de)(de)高壓(ya)管道配管施工圖來(lai)繪制(zhi)高壓(ya)管段(duan)(duan)的(de)(de)預制(zhi)加工尺寸圖，但封(feng)(feng)(feng)閉管段(duan)(duan)必須以(yi)現(xian)場實測數據(ju)的(de)(de)計算結果來(lai)繪制(zhi)加工尺寸圖。封(feng)(feng)(feng)閉管段(duan)(duan)最好選(xuan)成(cheng)容易測量的(de)(de)直管段(duan)(duan)，封(feng)(feng)(feng)閉管段(duan)(duan)的(de)(de)長度最好實測。
