一、連(lian)接形式(shi)
閥(fa)門與(yu)管(guan)道的(de)連(lian)(lian)接(jie)主要有螺紋連(lian)(lian)接(jie)、法(fa)蘭(lan)連(lian)(lian)接(jie)、焊接(jie)連(lian)(lian)接(jie)、對(dui)夾連(lian)(lian)接(jie)和卡套(tao)連(lian)(lian)接(jie)等。
1. 螺紋(wen)連接
螺紋連接結構簡單(dan)，安裝容易，是閥(fa)門(men)中(zhong)采用較多的(de)一種方式。但螺紋易銹(xiu)蝕(shi)，在(zai)(zai)管徑逐漸(jian)增大時，安裝的(de)難度隨之增加，密封性能下降，因此螺紋連接多在(zai)(zai)小口徑（DN<100mm)閥(fa)門(men)中(zhong)采用。
2. 法蘭(lan)連接
法蘭(lan)連接(jie)是(shi)閥門中采用最廣泛的(de)一種(zhong)連接(jie)方式(shi)。因為法蘭(lan)有(you)多種(zhong)密(mi)封(feng)形式(shi)，能適應各不同(tong)運行壓力和溫度要(yao)求，裝卸方便，密(mi)封(feng)可靠，幾乎不受管(guan)徑的(de)限制。
3. 焊接(jie)連接(jie)
閥門(men)(men)與管道焊(han)接是一種(zhong)特殊的連接方式。焊(han)接閥門(men)(men)安裝后不能拆卸，給安裝及維修帶來困難。但焊(han)接結構強度(du)高，密封可靠，在高溫高壓(ya)中運(yun)行(xing)的閥門(men)(men)多有采用(yong)。
4. 對(dui)夾式(shi)連接(jie)
對(dui)夾式連接是(shi)以螺栓拉(la)緊固定的方式將閥體夾在兩個(ge)管道法蘭之間(jian)。對(dui)夾式連接的兩個(ge)端面距離較短(duan)，有利(li)于閥門的安裝和拆卸。對(dui)夾式連接只在蝶閥及部(bu)分高(gao)壓小口徑(jing)球閥及止回閥范圍內(nei)使用(yong)。
5. 卡(ka)套連接
卡(ka)套(tao)連(lian)接(jie)是(shi)將管子(zi)及卡(ka)套(tao)與閥體連(lian)接(jie)端(duan)的(de)(de)外螺(luo)紋連(lian)接(jie)，利用卡(ka)套(tao)的(de)(de)楔形尖(jian)角將管子(zi)和(he)閥體緊密地擠壓(ya)在一(yi)起而達到連(lian)接(jie)和(he)密封的(de)(de)目的(de)(de)。卡(ka)套(tao)連(lian)接(jie)已廣泛(fan)用于小口徑鍛造閥門。
二、驅動機(ji)構
閥門的(de)(de)驅(qu)動(dong)機構是(shi)控(kong)制(zhi)和操(cao)作(zuo)閥門運行的(de)(de)組成(cheng)部件。除運行人員(yuan)在現場直接(jie)操(cao)作(zuo)的(de)(de)手動(dong)方式外(wai)，還有由遠方控(kong)制(zhi)或自動(dong)控(kong)制(zhi)的(de)(de)電(dian)力驅(qu)動(dong)、電(dian)磁(ci)驅(qu)動(dong)、氣壓及(ji)液壓驅(qu)動(dong)等方式。
1. 手動閥門
手動閥(fa)門是由(you)運行(xing)人員(yuan)在(zai)現場(chang)直接操作的閥(fa)門。它包括手輪(lun)(lun)驅動、手柄或扳手驅動、齒輪(lun)(lun)驅動、鏈輪(lun)(lun)驅動及(ji)連桿驅動等。
①. 手輪驅(qu)動 多用于閥芯作直線運動，驅(qu)動力矩較小的閘閥、截止閥等。
②. 手柄（或扳手）驅動(dong) 一(yi)般用于閥芯作旋轉運(yun)動(dong)，驅動(dong)力矩不大的球閥、蝶閥等。

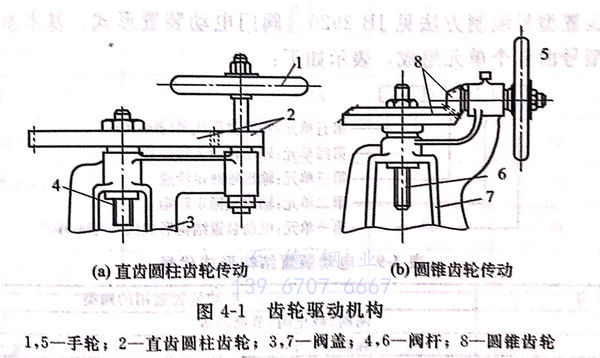

③. 齒輪驅(qu)動 當(dang)閥(fa)門(men)的(de)啟(qi)閉力矩較大(da)時，應通過齒輪或蝸(gua)輪蝸(gua)桿驅(qu)動機構來(lai)減少啟(qi)閉力矩。圖4-1為閥(fa)門(men)齒輪驅(qu)動機構。由齒輪驅(qu)動的(de)閥(fa)門(men)一般都是(shi)壓(ya)力較高(gao)、口徑較大(da)的(de)閥(fa)門(men)。
④. 鏈(lian)輪及連(lian)桿(gan)驅(qu)(qu)動 安裝(zhuang)在(zai)不便直接(jie)操作處的(de)閥門，可在(zai)手(shou)輪上加裝(zhuang)鏈(lian)輪或連(lian)桿(gan)間接(jie)驅(qu)(qu)動，鏈(lian)輪及連(lian)桿(gan)需由用(yong)戶自行配置，閥門制(zhi)造廠不予供應(ying)。
2. 電動閥門
電動閥(fa)門(men)是(shi)由電力驅動的(de)閥(fa)門(men)，也(ye)是(shi)閥(fa)門(men)中(zhong)廣泛采用的(de)一(yi)種驅動方式。
a. 電動(dong)閥(fa)門的特點
①. 可用于不能(neng)手動操(cao)(cao)作和難以接(jie)近的(de)閥門，易(yi)于實現遠距離(li)操(cao)(cao)作和系統(tong)的(de)自動化。
②. 可以減輕操作人員的勞動強度(du)，特別適用于高壓力、大口徑閥(fa)門(men)。
③. 可以快速啟閉(bi)，縮短(duan)閥門啟閉(bi)的(de)操作時間。
④. 用(yong)于電(dian)(dian)動(dong)(dong)(dong)閥(fa)門的(de)驅動(dong)(dong)(dong)電(dian)(dian)機(ji)屬(shu)于專用(yong)電(dian)(dian)動(dong)(dong)(dong)機(ji)。因為在閥(fa)門剛啟動(dong)(dong)(dong)及(ji)關閉終了(le)時的(de)瞬間所產生(sheng)的(de)轉矩最大(da)，要求電(dian)(dian)動(dong)(dong)(dong)機(ji)的(de)啟動(dong)(dong)(dong)轉矩和最大(da)轉矩與(yu)額(e)定(ding)轉矩之(zhi)比(bi)均應(ying)(ying)大(da)于2.5。又由于在閥(fa)門關閉終了(le)時，要求電(dian)(dian)動(dong)(dong)(dong)機(ji)能迅速(su)停止，因而要求電(dian)(dian)動(dong)(dong)(dong)機(ji)的(de)轉動(dong)(dong)(dong)慣量要比(bi)普通電(dian)(dian)動(dong)(dong)(dong)機(ji)小三分之(zhi)一(yi)左右，普通電(dian)(dian)動(dong)(dong)(dong)機(ji)不(bu)能具備這種特(te)性。在潮濕及(ji)易燃(ran)、易爆區域使用(yong)的(de)電(dian)(dian)動(dong)(dong)(dong)機(ji)，應(ying)(ying)有特(te)殊的(de)防護措施。

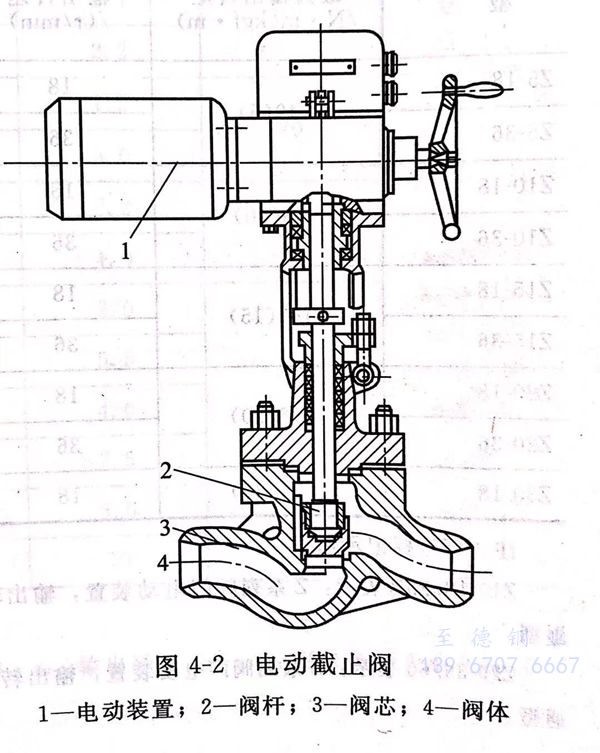

圖4-2為一電動(dong)(dong)(dong)截止閥(fa)，閥(fa)門的開閉由安(an)裝在閥(fa)蓋上(shang)的電動(dong)(dong)(dong)裝置控制(zhi)。電動(dong)(dong)(dong)裝置包括專(zhuan)用電動(dong)(dong)(dong)機、減速器、轉矩控制(zhi)機構(gou)、行程控制(zhi)機構(gou)、現場操(cao)作機構(gou)以(yi)及手(shou)(shou)動(dong)(dong)(dong)與電動(dong)(dong)(dong)切換機構(gou)。閥(fa)門可就地手(shou)(shou)動(dong)(dong)(dong)或電動(dong)(dong)(dong)操(cao)作，也(ye)可遠距離電動(dong)(dong)(dong)操(cao)作。
b. 電動裝置(zhi)
閥(fa)(fa)(fa)門的電動裝置有Z型(xing)和Q型(xing)兩(liang)大(da)系(xi)列(lie)(lie)(lie)。Z系(xi)列(lie)(lie)(lie)適用(yong)于閘閥(fa)(fa)(fa)、截止(zhi)閥(fa)(fa)(fa)等閥(fa)(fa)(fa)芯(xin)做直(zhi)線運動的閥(fa)(fa)(fa)門。Q系(xi)列(lie)(lie)(lie)適用(yong)于球閥(fa)(fa)(fa)、蝶閥(fa)(fa)(fa)等閥(fa)(fa)(fa)芯(xin)做旋(xuan)轉運動的閥(fa)(fa)(fa)門。此外，ZD系(xi)列(lie)(lie)(lie)是(shi)Z系(xi)列(lie)(lie)(lie)中轉矩較(jiao)大(da)的分(fen)支(zhi)系(xi)列(lie)(lie)(lie)，TZ系(xi)列(lie)(lie)(lie)是(shi)Z系(xi)列(lie)(lie)(lie)中可與閥(fa)(fa)(fa)門同(tong)軸(zhou)直(zhi)聯(lian)的分(fen)支(zhi)系(xi)列(lie)(lie)(lie)。TQ系(xi)列(lie)(lie)(lie)是(shi)Q系(xi)列(lie)(lie)(lie)中可與閥(fa)(fa)(fa)門同(tong)軸(zhou)直(zhi)聯(lian)的分(fen)支(zhi)系(xi)列(lie)(lie)(lie)。

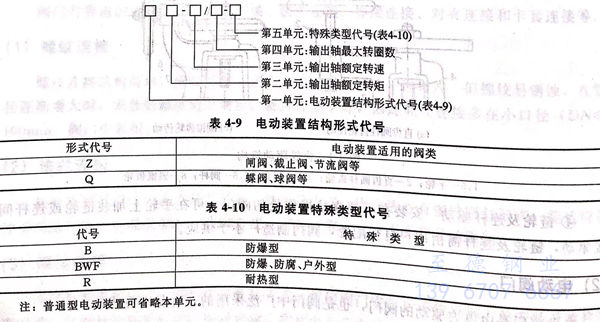

閥(fa)門(men)電動裝置型號編(bian)制方法見JB2920《閥(fa)門(men)電動裝置形式、基本(ben)參(can)數和連接尺寸》標準的規定。型號由五個單元組(zu)成，表示如下(xia)：

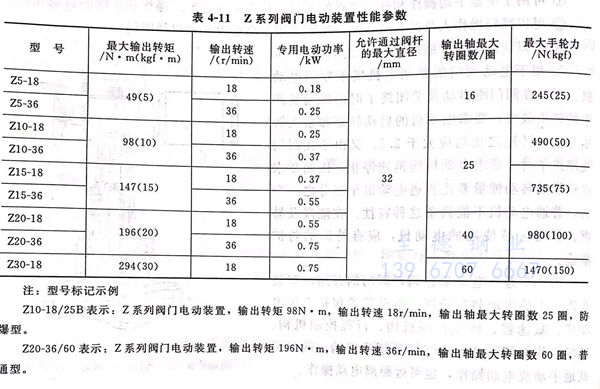

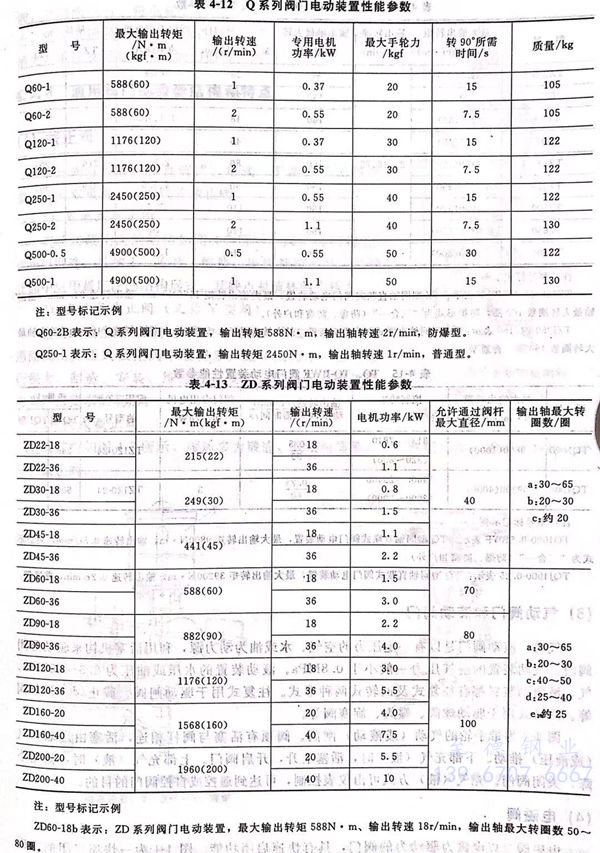

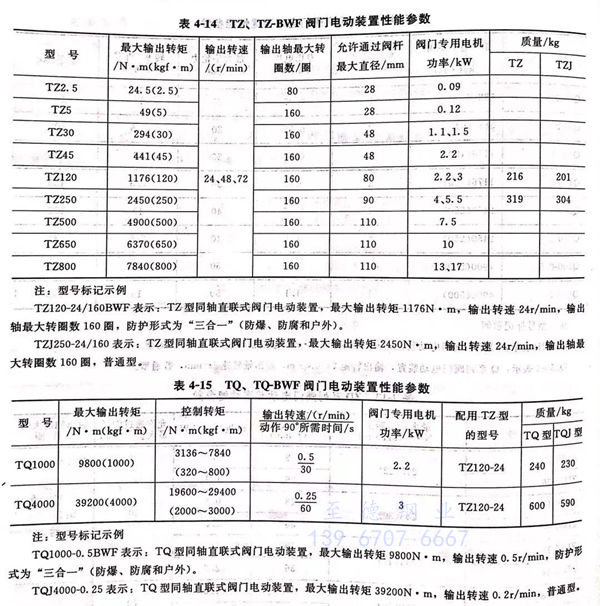

閥門電動裝置(zhi)型號與(yu)性能參(can)數，見(jian)表 4-11~表4-15。
三、氣動閥(fa)(fa)門(men)和液動閥(fa)(fa)門(men)
氣(qi)動(dong)(dong)、液(ye)動(dong)(dong)閥(fa)門(men)是以有一定壓力(li)的空(kong)氣(qi)、水或油為動(dong)(dong)力(li)源，利用活(huo)塞(sai)機構來驅動(dong)(dong)開閉閥(fa)門(men)。氣(qi)動(dong)(dong)裝置的空(kong)氣(qi)壓力(li)一般(ban)小(xiao)于0.8MPa.液(ye)動(dong)(dong)裝置的水壓或油壓為2.5~25MPa。氣(qi)、液(ye)驅動(dong)(dong)裝置都有往復式及回轉式兩種形式。往復式用于驅動(dong)(dong)閘閥(fa)、截止閥(fa)、調節閥(fa)等。回轉式用于驅動(dong)(dong)球閥(fa)、蝶閥(fa)、旋塞(sai)閥(fa)等。

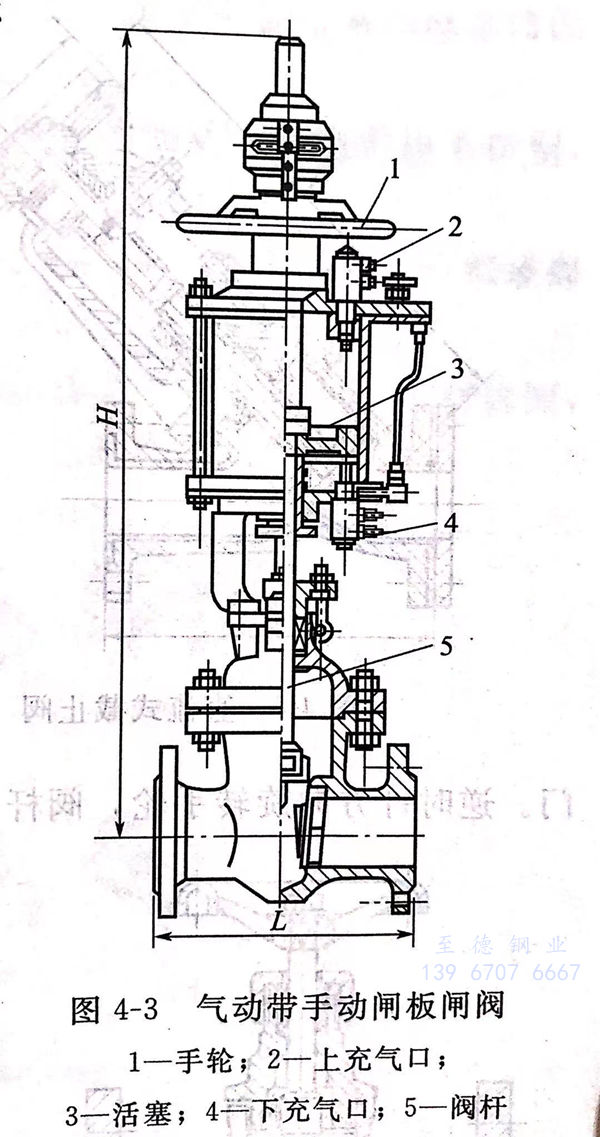

圖4-3為(wei)帶手輪的(de)氣(qi)(qi)(qi)(qi)動(dong)（或液動(dong)）閘閥(fa)。閥(fa)頂有活(huo)塞與閥(fa)桿相連(lian)，活(huo)塞由(you)壓縮空氣(qi)(qi)(qi)(qi)（或液壓）推動(dong)。下(xia)部(bu)充(chong)(chong)氣(qi)(qi)(qi)(qi)（液）時，活(huo)塞上(shang)(shang)升，開啟閥(fa)門。上(shang)(shang)部(bu)充(chong)(chong)氣(qi)(qi)(qi)(qi)（液）時，活(huo)塞下(xia)降，關(guan)閉閥(fa)門。充(chong)(chong)氣(qi)(qi)(qi)(qi)（液）方(fang)式(shi)可(ke)由(you)儀表控(kong)(kong)制，可(ke)達到遙(yao)控(kong)(kong)或自控(kong)(kong)閥(fa)門的(de)目的(de)。
四、電磁閥

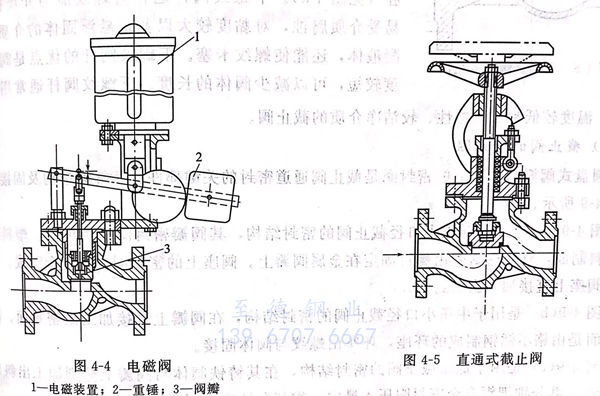

電(dian)(dian)磁(ci)(ci)(ci)閥是(shi)以電(dian)(dian)磁(ci)(ci)(ci)為(wei)驅動力(li)的(de)(de)閥門，具有快速啟閉功能。圖4-4為(wei)一快速啟閉的(de)(de)電(dian)(dian)磁(ci)(ci)(ci)閥，開啟閥門時，將電(dian)(dian)磁(ci)(ci)(ci)裝置接(jie)通電(dian)(dian)流，電(dian)(dian)磁(ci)(ci)(ci)鐵產生磁(ci)(ci)(ci)力(li)，吸起重錘(chui)及(ji)閥瓣(ban)，閥門被(bei)打開。切(qie)斷電(dian)(dian)流時，磁(ci)(ci)(ci)力(li)消失(shi)，重錘(chui)及(ji)閥瓣(ban)下落，閥門即被(bei)關閉。
