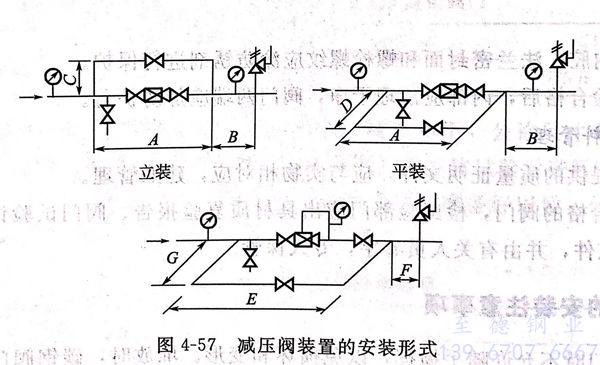

減(jian)壓閥的閥體應垂直安裝在水平管道上，兩側應裝切斷閥門，一般采用法蘭截止閥，并由旁通管連通。接旁通管的目的是一旦減壓閥發生故障需要更換時，可以臨時流通。減壓前的管徑應與減壓閥的公稱尺寸相同，減壓閥后面的管徑應比減壓閥公稱尺寸大1~2擋，減壓閥與管子之間應有大小頭。減壓前的高壓管和減壓后的低壓管上，兩邊都應安裝壓力表，低壓管上還應安裝安全閥，安全閥的排氣管應接至室外，其安裝形式如圖4-57所示。


圖 57.jpg


 在用(yong)汽(qi)量(liang)較小(xiao)的小(xiao)型采暖系統中，也可(ke)以采用(yong)兩個(ge)截(jie)止閥組成(cheng)的減壓裝(zhuang)置(zhi)。這種裝(zhuang)置(zhi)中的兩個(ge)截(jie)止閥，第一只微開，起減壓作(zuo)用(yong)；第二只全(quan)開或半開，起關閉作(zuo)用(yong)。


 安裝減壓閥組時(shi)應注(zhu)意以下問題。


 ①. 減(jian)壓閥(fa)一般應安裝(zhuang)在操作和維(wei)修方便的(de)地方。垂直安裝(zhuang)的(de)減(jian)壓閥(fa)組一般沿墻(qiang)設置在型(xing)鋼托架上(shang)(shang)，減(jian)壓閥(fa)中(zhong)心距墻(qiang)面不應小于(yu)200mm.水平安裝(zhuang)的(de)減(jian)壓閥(fa)組一般安裝(zhuang)在永久平臺上(shang)(shang)。


 ②. 減壓閥(fa)組安(an)(an)裝(zhuang)時采(cai)用(yong)焊接連(lian)接，旁(pang)通管采(cai)用(yong)彎管，截(jie)止閥(fa)采(cai)用(yong)法蘭截(jie)止閥(fa)。其組成尺寸(cun)應符合設(she)(she)計要(yao)求，設(she)(she)計無明確(que)要(yao)求時，薄膜式減壓閥(fa)安(an)(an)裝(zhuang)可參照圖4-58施(shi)工(gong)，膜片－活塞(sai)式可參照圖4-59施(shi)工(gong)。


 ③. 減壓閥應直立安(an)裝在(zai)水平(ping)管道上，閥體(ti)箭頭應與介質流動方向一致，不能反裝。
