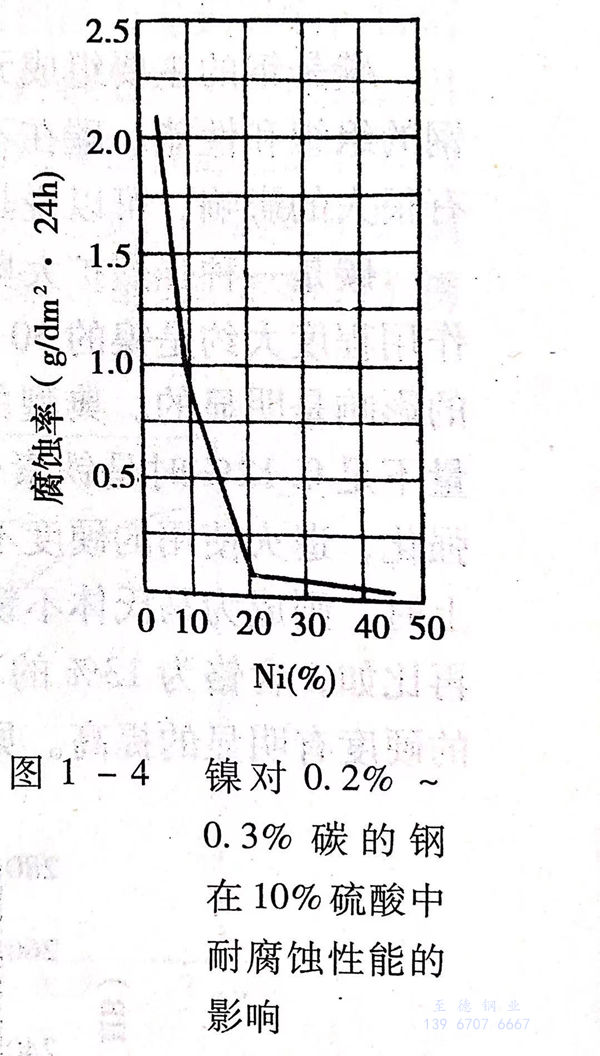

鎳(nie)是(shi)優良的耐腐蝕材料，但是(shi)，因價格昂貴以及(ji)其他一些因素的限制，在(zai)工業(ye)上很(hen)少應用純鎳(nie)，常(chang)常(chang)是(shi)作(zuo)為(wei)一個重要的合金(jin)元素加入鐵碳(tan)(tan)合金(jin)中(zhong)來發揮(hui)作(zuo)用。鎳(nie)是(shi)形成和(he)穩(wen)定奧氏(shi)體的元素，但是(shi)，在(zai)低碳(tan)(tan)的鎳(nie)鋼中(zhong)要獲得(de)純奧氏(shi)體組織，鎳(nie)含量要達到(dao)24%以上，而含鎳(nie)量達到(dao)27%才(cai)能使鋼在(zai)某些介質中(zhong)改善耐蝕性，見圖(tu)1-4。


圖 4.jpg


 可是，當鎳與鉻共同存在于鋼中時，鎳的作用會發生很大的變化。比如，在含17%鉻的鐵素體香蕉視頻app破解碼:不銹鋼中，加入2%左右的鎳以后，變成了馬氏體不銹鋼。香蕉視頻app破解碼:鐵素體不銹鋼強度低，抗拉強度不足400N/m㎡,不能通過熱處理方法強化，而變成馬氏體不銹鋼后，在加熱和冷卻時會發生相變，就可以用熱處理方法來調整性能，如1Cr17Ni2鋼，經980~1020℃加熱油淬后，再經不同溫度的回火，其抗拉強度可在600~1100N/m㎡之間調整，以滿足使用要求。再比如，當把鎳含量繼續提高到8%左右時，一般情況下可獲得單相奧氏體組織，即被廣泛應用的18-8奧氏體不銹鋼，其比相同含鉻量的鐵素體不銹鋼和馬氏體不銹鋼有更優良的耐腐蝕性能，而且，加工性能、焊接性能、低溫下的塑性和沖擊韌性更好。


 由(you)此可(ke)見(jian)，鎳(nie)在不銹鋼中的應(ying)用主要(yao)是(shi)配(pei)合鉻才能更好地發(fa)揮作用，才能改變不銹鋼的組織，從(cong)而(er)使不銹鋼的力學性(xing)能、加工性(xing)能和(he)在某些腐蝕(shi)(shi)介質(zhi)中的耐腐蝕(shi)(shi)性(xing)能得(de)到很大的改善。
