高合金香蕉視頻app破解碼:雙相不銹鋼一般含有大于25%的鉻和比低、中合金雙相不銹鋼高的鎳元素，另加入較高含量的鉬、氮等元素，PREN 值也高于低、中合金雙相不銹鋼。

 0Cir25Ni6Mo3CuN是出(chu)現較早、應用廣泛、具有(you)代表性的高合金(jin)雙相不銹(xiu)鋼。

 該鋼中(zhong)除(chu)鉻、鎳、氮元(yuan)(yuan)素外，還(huan)加入了(le)銅(tong)。加銅(tong)的(de)目的(de)主(zhu)要(yao)是提(ti)高材料在(zai)硫酸、鹽酸中(zhong)的(de)耐腐蝕性能和提(ti)高對應力腐蝕的(de)穩定性。銅(tong)也是穩定奧(ao)氏體(ti)的(de)元(yuan)(yuan)素，促進雙相(xiang)(xiang)不(bu)銹鋼中(zhong)奧(ao)氏體(ti)相(xiang)(xiang)的(de)穩定。但是，銅(tong)的(de)存(cun)在(zai)對鑄件(jian)而言容易產(chan)生(sheng)偏析(xi)，對鍛件(jian)、軋(ya)件(jian)會降低熱加工過程的(de)熱塑性，所以，在(zai)實(shi)際(ji)應用(yong)時(shi)，鑄件(jian)控(kong)制銅(tong)含量不(bu)大(da)于(yu)(yu)3%,鍛件(jian)和軋(ya)件(jian)應控(kong)制銅(tong)含量不(bu)大(da)于(yu)(yu)2%。

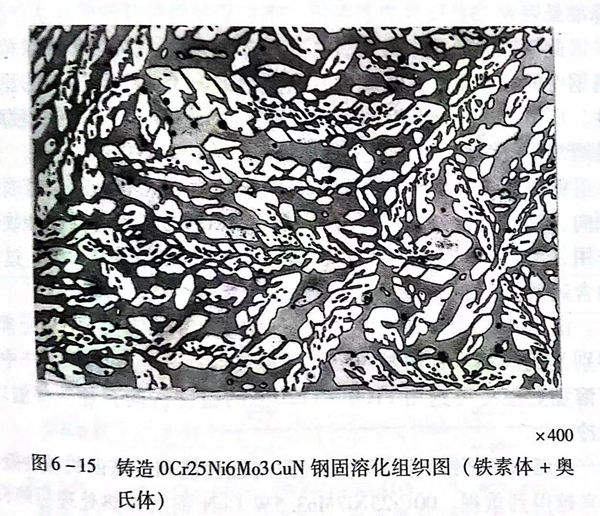

 該鋼(gang)由于銅、氮(dan)的作用，促進了奧氏體的穩定性，所以，加熱(re)到(dao)1200℃時仍有近40%的奧氏體相。見圖6-15。

0Cr25Ni6Mo3CuN在(zai)(zai)700~950℃溫度區間(jian)也有脆(cui)相析(xi)出，引(yin)起(qi)脆(cui)性和耐(nai)腐蝕性的降低，也存在(zai)(zai)475℃脆(cui)性。

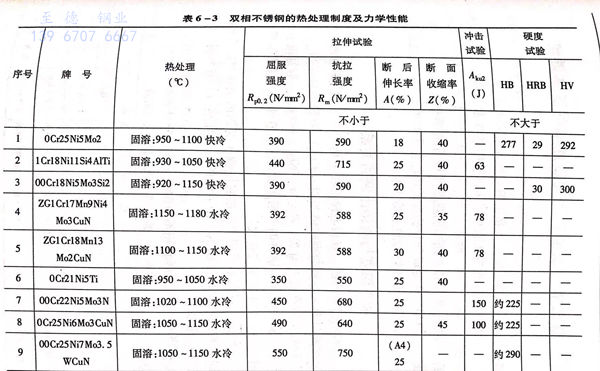

0Cr25Ni6Mo3CuN在(zai)固溶(rong)處(chu)理后有(you)較(jiao)高(gao)的機械性能，特別是(shi)高(gao)的屈(qu)服強(qiang)度，見(jian)表6-3。在(zai)實(shi)際生產中(zhong)，固溶(rong)加熱(re)溫(wen)度選擇在(zai)1100℃左右為宜。采用水冷卻。
