硫氮碳共滲實際上就是在氮碳共滲鹽中加入硫元素，工件表面在滲入氮、碳的同時滲入硫的工藝過程。目前，在專業廠提供的作為硫氮碳共滲的鹽中，已含有不小于1.5×10^-3%~2×10^-3%的S^2-。

1. 液體硫(liu)氮碳共(gong)滲層組織及效果

 在共滲過程中，以硫、氮為主滲人元素，所以，工件經硫氮碳共滲后，在最表面層有不大于10μm的FeS密集層，次表面層為含有FeS、Fe₂(NC)、Fe₃(NC)及Fe₄N的共滲層，再向里為以氮為主的擴散層。碳只能以碳化物的形式（如Fe₃C)存在于表面化合物層中。

 由于工(gong)件共(gong)滲層最(zui)外層有FeS存(cun)在，大大降低了工(gong)件表面(mian)的摩擦(ca)(ca)系(xi)數，從而提高(gao)了抗咬(yao)合(he)和抗黏著性能。在Falex摩擦(ca)(ca)試驗機(ji)上進行(xing)的試驗結果表明，ZGCr28鐵素體不(bu)(bu)銹(xiu)鋼(gang)經(jing)硫(liu)氨碳共(gong)滲后的抗擦(ca)(ca)傷(shang)負荷(he)比不(bu)(bu)處(chu)理者高(gao)6倍，比離(li)子滲氨者高(gao)41%。1Cr18Ni12Mo2Ti奧氏(shi)體不(bu)(bu)銹(xiu)鋼(gang)經(jing)硫(liu)氮(dan)碳共(gong)滲后的抗擦(ca)(ca)傷(shang)負荷(he)比未處(chu)理者提高(gao)2倍以上。

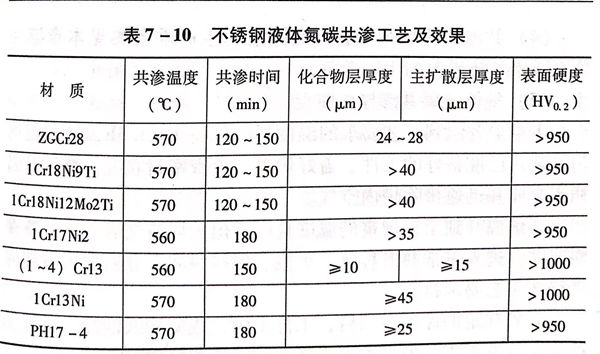

不銹鋼(gang)硫氮碳(tan)工藝及效果(guo)參見表(biao)7-10。

2. 液體硫氮碳共滲生(sheng)產的相關問(wen)題

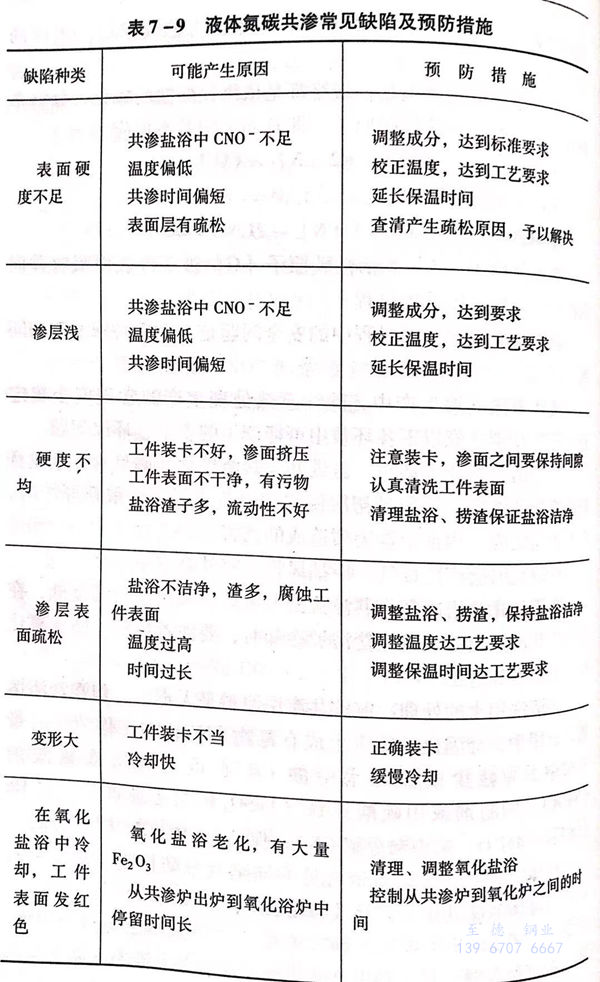

液體硫氮碳共(gong)滲的(de)工藝操(cao)作、生產(chan)安(an)全注意事(shi)項、共(gong)滲可能產(chan)生的(de)缺(que)陷及預防措(cuo)施等問題參見液體氮碳共(gong)滲的(de)相關內(nei)容及表7-9。

另(ling)外，需要說明(ming)以下一些問題(ti)。

 a. 共滲鹽浴中S^2-的補充。在生產廠家提供的成品鹽中，已含有不小于1.5x10^-3%~2x10^-3%的S^2-,但在使用中，S^2-會消耗，使含量降低，所以，應適時進行補充。在生產現場對S^2-的化驗比較困難，S^2-的補充可依據經驗進行。在正常使用情況下，每24h,按每100kg熔鹽添加2~4g的K₂S。

 b. S^2-含量的控制。根據處理工件使用的主要功能來考慮S^2-的含量控制。

    工件以提高減摩性能，提高抗擦傷、抗咬合性能為主時，鹽浴中的S^2-含量可控制為大于2×10^-3%;以提高耐磨、抗疲勞性能為主時，鹽浴中的S2-含量控制在0.5×10^-3%~1.5×10^-3%即可。

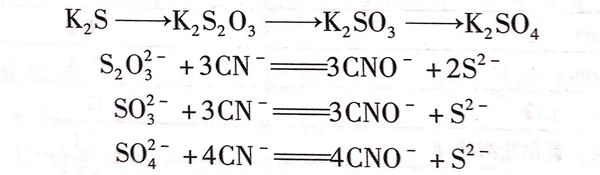

c. K₂S在鹽浴中有降低CN^-的作用。在硫氮碳共滲鹽浴中，K₂S的存在還會發生以下化學反應

通過這些化學反應，可使鹽浴中有毒的CN^-下降。有研究表明：由于K₂S的作用，可使共滲鹽浴中的CN^-的含量從2.5%~3.0%下降至0.1%~0.8%。
