1. 不銹鋼酸性鍍(du)金配方
321不銹鋼經過陰極電解活化和高氯化物預鍍鎳對結合力取得較好的效果，鍍前處理良好的去油和充分的活化也是結合力良好的關鍵。陰極活化槽液在新配后要充分電解一段時間后才有良好的結合力。陰極活化用的陽極要用石墨板，防止鐵、銅、鎳等金屬雜質進入溶液，以免在陰極活化過程中沉積在陰極上，影響鍍層的結合力。為了提高金的光亮度，在鍍金前，在預鍍鎳后進行光亮鍍鎳。酸性鍍金溶液成分及工藝條件如下：
金［以氰化金鉀KAu(CN)2的形式加入］ 6~8g/L 、pH 5.2~5.8 、 溫度 20~30℃
檸檬酸氫二銨［（NH4)2HC6H5O7] 100~120g/L 、陰極電流密度（DK) 0.1~0.3A/d㎡
陽極 鍍鉑鈦網、石黑、不銹鋼 、 酒石酸銻鉀［KSb(C4H4O6)3] 0.15~0.25g/L
pH應經(jing)常測(ce)量。pH過(guo)高可(ke)加檸檬酸降低(di)，pH過(guo)低(di)可(ke)加氨水升高。pH過(guo)高過(guo)低(di)使鍍金層無(wu)光亮(liang)。
2. 不銹鋼酸性鍍金工藝流程
有機溶劑(ji)去油(you)（汽(qi)油(you)洗(xi)(xi)(xi)）→吹(chui)干(gan)（電吹(chui)風吹(chui)）→上(shang)掛具→化(hua)(hua)(hua)學去油(you)（磷(lin)酸(suan)(suan)三(san)鈉(na)(na)30~40g/L,碳(tan)酸(suan)(suan)鈉(na)(na)28~35g/L,溫(wen)(wen)(wen)度(du)(du)(du)80~90℃,時(shi)間(jian)(jian)不(bu)少(shao)(shao)于20min,除(chu)盡(jin)油(you)為止）→熱(re)水(shui)洗(xi)(xi)(xi)→冷水(shui)洗(xi)(xi)(xi)→電解除(chu)油(you)（磷(lin)酸(suan)(suan)三(san)鈉(na)(na)30~35g/L,碳(tan)酸(suan)(suan)鈉(na)(na)30~35g/L,水(shui)玻璃(li)2~4g/L,溫(wen)(wen)(wen)度(du)(du)(du)70~80℃,電流密度(du)(du)(du)3~6A/d㎡2,時(shi)間(jian)(jian)陰極(ji)(ji)(ji)(ji)2~4min,陽(yang)極(ji)(ji)(ji)(ji)1~1.5min)→熱(re)水(shui)洗(xi)(xi)(xi)→冷水(shui)洗(xi)(xi)(xi)→酸(suan)(suan)洗(xi)(xi)(xi)（鹽酸(suan)(suan)5%,室(shi)溫(wen)(wen)(wen)，5~105)→水(shui)洗(xi)(xi)(xi)→陰極(ji)(ji)(ji)(ji)電解活化(hua)(hua)(hua)（鹽酸(suan)(suan)50%,室(shi)溫(wen)(wen)(wen)，DK2~4A/dm,時(shi)間(jian)(jian)1~3min,陽(yang)極(ji)(ji)(ji)(ji)石墨(mo)套裝）→預(yu)鍍(du)鎳(nie)(nie)（氯化(hua)(hua)(hua)鎳(nie)(nie)180~220g/L,鹽酸(suan)(suan)120~150g/L,室(shi)溫(wen)(wen)(wen)，DK3~6A/d㎡,時(shi)間(jian)(jian)2~4min,陽(yang)極(ji)(ji)(ji)(ji)鎳(nie)(nie)板，帶電入(ru)槽）→光(guang)亮(liang)鍍(du)鎳(nie)(nie)（硫酸(suan)(suan)鎳(nie)(nie)250~300g/L,氯化(hua)(hua)(hua)鎳(nie)(nie)50~60g/L,硼酸(suan)(suan)40~45g/L,潤濕劑(ji)十二烷基硫酸(suan)(suan)鈉(na)(na)0.15g/L,糖精(jing)0.5~1g/L,光(guang)亮(liang)劑(ji)丁炔二醇或BE 0.4~0.6g/L,溫(wen)(wen)(wen)度(du)(du)(du)50~55℃,DK 2~4A/d㎡,時(shi)間(jian)(jian)5min)→鍍(du)金（時(shi)間(jian)(jian)按需要不(bu)少(shao)(shao)于10s)→回收(shou)兩次（蒸餾水(shui)）→水(shui)洗(xi)(xi)(xi)→熱(re)蒸餾水(shui)洗(xi)(xi)(xi)→干(gan)燥。
3. 鍍(du)金層結合力冷熱實(shi)驗
將不(bu)銹鋼(gang)制(zhi)件（如321不(bu)銹鋼(gang)表帶）鍍金后放(fang)入(ru)250℃烘箱中加(jia)熱5min,隨即速浸入(ru)冷水中，目(mu)測鍍層(ceng)有無脫皮起(qi)泡現象。

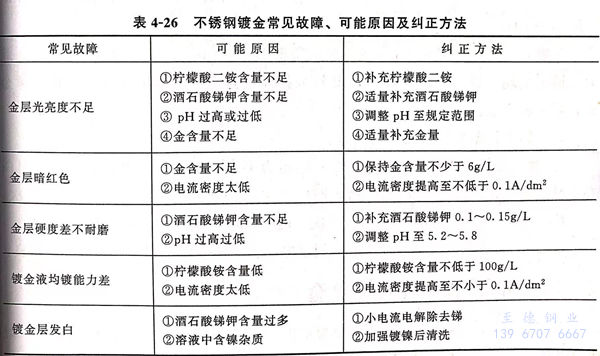

4. 不銹鋼(gang)鍍金常見故障、可能原因及糾正方(fang)法見表(biao)4-26
