不銹(xiu)鋼(gang)載波(bo)鈍化時載波(bo)參數對鈍化膜(mo)的(de)影響主要(yao)有以(yi)下(xia)幾點：

1. 載波幅值對鈍化膜性(xing)能(neng)的影響(xiang)

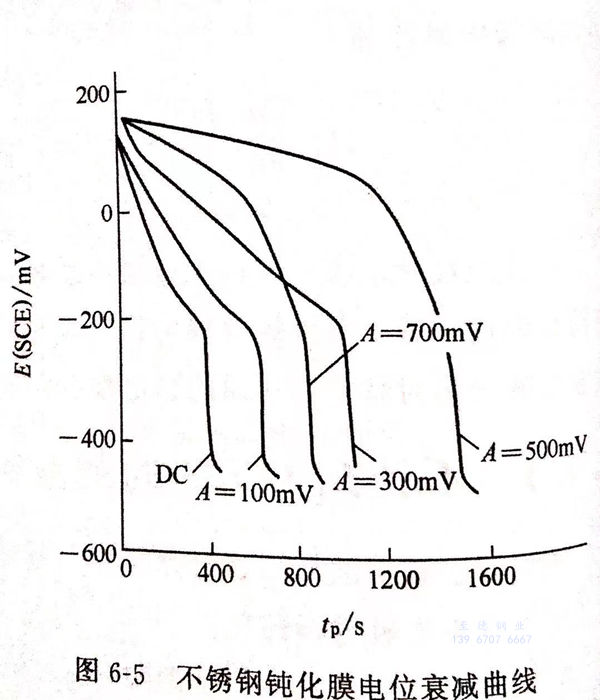

 ①. 圖6-5為施加不同幅值A，幅寬＝300ms,比值R=2:1方波的鈍化膜(mo)電位衰弱曲線，可見載波鈍化膜電位衰減時間明顯大于直流鈍化膜，而且隨著幅值的增大，載波鈍化膜的耐蝕性能明顯增強，但當振幅A=700mV時，耐蝕性又變差。

 ②. 圖6-6為不(bu)銹(xiu)鋼電極(ji)的(de)陽極(ji)極(ji)化曲線

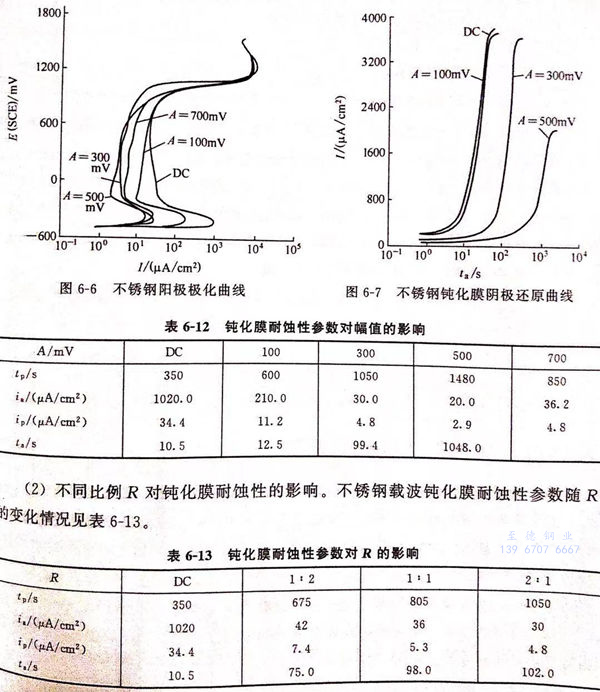

由圖(tu)6-6可以看出，載(zai)波鈍(dun)化(hua)(hua)(hua)(hua)后(hou)，陽極最大(da)(da)活化(hua)(hua)(hua)(hua)電(dian)(dian)(dian)流(liu)(liu)和(he)(he)維鈍(dun)電(dian)(dian)(dian)流(liu)(liu)都(dou)明(ming)顯(xian)小于(yu)直流(liu)(liu)鈍(dun)化(hua)(hua)(hua)(hua)膜(mo)。這(zhe)說(shuo)明(ming)在電(dian)(dian)(dian)位衰(shuai)減過程中(zhong)，只(zhi)是部(bu)(bu)分(fen)鈍(dun)化(hua)(hua)(hua)(hua)膜(mo)較(jiao)薄弱的(de)(de)環(huan)節即活性(xing)點發生(sheng)(sheng)溶(rong)解(jie)，裸露出基底(di)金屬，其他(ta)部(bu)(bu)分(fen)仍處于(yu)鈍(dun)化(hua)(hua)(hua)(hua)狀態，因而陽極極化(hua)(hua)(hua)(hua)時，裸基底(di)金屬發生(sheng)(sheng)再鈍(dun)化(hua)(hua)(hua)(hua)，使活化(hua)(hua)(hua)(hua)電(dian)(dian)(dian)流(liu)(liu)和(he)(he)維鈍(dun)電(dian)(dian)(dian)流(liu)(liu)都(dou)明(ming)顯(xian)減少。對于(yu)載(zai)波鈍(dun)化(hua)(hua)(hua)(hua)膜(mo)，隨著幅(fu)值(zhi)A的(de)(de)增大(da)(da)，活化(hua)(hua)(hua)(hua)電(dian)(dian)(dian)流(liu)(liu)和(he)(he)維鈍(dun)電(dian)(dian)(dian)流(liu)(liu)減少，說(shuo)明(ming)鈍(dun)化(hua)(hua)(hua)(hua)膜(mo)變得致密，厚度(du)增加，活性(xing)點減少。而當幅(fu)值(zhi)A=700mV時，最大(da)(da)電(dian)(dian)(dian)位已(yi)達1100mV,已(yi)進(jin)入(ru)過鈍(dun)化(hua)(hua)(hua)(hua)區(qu)，這(zhe)時鈍(dun)化(hua)(hua)(hua)(hua)膜(mo)的(de)(de)厚度(du)雖然增加，但(dan)膜(mo)已(yi)疏松，耐(nai)蝕性(xing)能變差。

③. 圖6-7為上述鈍(dun)化條件下鈍(dun)化膜(mo)(mo)的(de)陰極還(huan)原曲線(xian)，當(dang)幅(fu)(fu)值A=500mV時，轉化膜(mo)(mo)的(de)耐陰極還(huan)原能(neng)力(li)最(zui)強。鈍(dun)化膜(mo)(mo)的(de)耐蝕性參(can)數隨幅(fu)(fu)值的(de)變(bian)化見表(biao)6-12。

2. 不同比例R對(dui)鈍(dun)化膜耐蝕性(xing)的影響

  不銹鋼載波鈍化膜耐蝕性參數隨(sui)R的變化情況見表6-13。

  由表6-13可以(yi)看(kan)出(chu)，當R=2:1時，鈍(dun)(dun)化膜(mo)的耐(nai)蝕性最好。這可能(neng)是因為當1/1%=2:1時，電位(wei)在(zai)陰極區的停(ting)留時間較長，鈍(dun)(dun)化膜(mo)處于(yu)(yu)(yu)此區時，活性點處優(you)先發生溶解，而(er)當鈍(dun)(dun)化膜(mo)處于(yu)(yu)(yu)陽極區時，鈍(dun)(dun)化膜(mo)優(you)先發生鈍(dun)(dun)化，由于(yu)(yu)(yu)交(jiao)變電場的作(zuo)用，促使鈍(dun)(dun)化膜(mo)變得致密，耐(nai)蝕性能(neng)增強(qiang)。

3. 不同幅寬P對鈍化(hua)膜耐蝕性的(de)影響

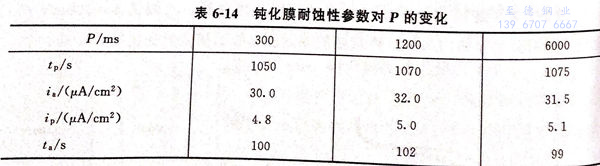

 不(bu)銹鋼鈍(dun)化膜的耐蝕性參(can)數(shu)隨(sui)P的變化情況見(jian)表(biao)6-14。

  從表6-14可見，隨著疊加方波幅寬P的變化，鈍化膜的耐蝕性能基本不受影響。鈍化膜耐蝕性的提高，不僅與膜厚的增加有關，還與膜的組成元素的分布有關。載波鈍化時，在交變電場正負半周的作用下，鈍化膜的生長與溶解交替進行。在鈍化膜的溶解過程中，鉻及氧化鐵（Fe₂O₃)含量較低處優先溶解，而在生長過程中，溶解處的鈍化膜較薄，電場較高而優先修復，修復后質量優于修復前，從而改善了膜的整體質量，使耐蝕性得到相應的提高。

  載(zai)波不銹鋼鈍化膜(mo)(mo)的耐蝕性(xing)能明顯優于直流鈍化膜(mo)(mo)，而對于載(zai)波鈍化膜(mo)(mo)，當A=500mV、P=300ms、R=2:1時，其(qi)耐蝕性(xing)能最(zui)好。
