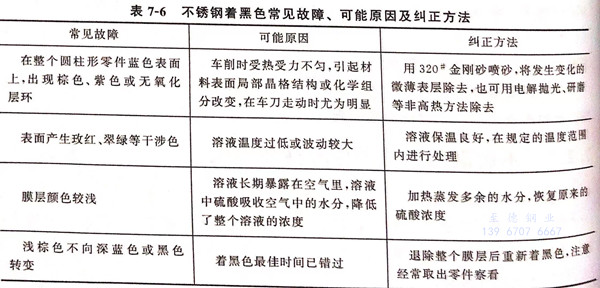

不銹鋼化學著(zhu)黑(hei)色常見(jian)故障、可能原因(yin)及糾正方法見(jian)表 7-6

不銹(xiu)鋼化(hua)學著(zhu)黑色廢(fei)液再生利用主要(yao)有(you)以下幾(ji)點

1. 再生方法原理

 將已失去氧化能力的化學著黑色溶液稀釋5~10倍，使其所含結晶固體溶解，對稀釋液進行化學分析。令重鉻酸鉀含量稀釋在30~40g/L之間，此時三價鉻（Cr₂O₃)的含量也往往有30~40g/L之多。這種三價鉻的嚴重超量是使發黑液失去發黑能力的癥結所在，要恢復溶液的發黑能力，關鍵是除去過量的三價鉻，其他雜質，如鐵、鎳等的含量相對來看不很高，僅有幾克的量，不是影響著黑的主要因素。除去三價鉻的方法采取高錳酸鉀氧化法，使三價鉻氧化為六價鉻的重鉻酸鉀。其反應式如下：

  Cr₂(SO₄)₃+2KMnO₄+5H₂O = 2MnO(OH)₂↓+K₂Cr₂O₇+3H₂SO₄

 在上式中，無可溶性副產物產生，引人的高錳酸鉀（KMnO₄)被還原成亞錳酸［MnO(OH)₂],系棕黑色沉淀物，溶解度極低，很容易過濾除去。反應前三價鉻在溶液中呈硫酸鉻［Cr₂(SO₄)₃]存在，從上式可知，1g高錳酸鉀約可氧化1.28g硫酸鉻（或0.5g Cr₂O₃計）。反應后轉變為重鉻酸鉀，并產生硫酸，均是溶液有效成分。

2. 著(zhu)黑液(ye)再生步驟(zou)

 將(jiang)稀釋的廢液加(jia)熱至80~90℃,然(ran)后(hou)加(jia)入計算(suan)量好(hao)的熱的濃(nong)的高(gao)錳酸鉀(jia)溶液至廢液中，充(chong)(chong)分(fen)攪拌并煮(zhu)沸(fei)0.5~1小(xiao)時，使之充(chong)(chong)分(fen)反應，然(ran)后(hou)冷卻(que)靜置1~2晝夜，過濾除去亞錳酸沉淀。取清液進行化(hua)學分(fen)析，再濃(nong)縮再生液，可使再生重(zhong)鉻酸鉀(jia)達到標準(zhun)含(han)量，再補充(chong)(chong)硫酸至標準(zhun)含(han)量，即可試(shi)生產。

3. 再生(sheng)效果

 經過(guo)再生的溶液，硫酸和重鉻酸鉀均達標后，經試驗，除氧化時(shi)間比過(guo)去稍長(chang)外，零(ling)件發黑的黑度與新(xin)液十分接近。這(zhe)證明著色溶液已基本恢復了著黑色的能(neng)力(li)，可以投入應(ying)用。
