1. 不銹鋼陽極(ji)氧化膜的制備(bei)


  不銹(xiu)鋼陽(yang)極氧化(hua)膜是在特(te)定(ding)的(de)溶液中(zhong)（150~350g/L硫酸溶液），在過鈍化(hua)電(dian)(dian)位區的(de)特(te)定(ding)電(dian)(dian)位下，用電(dian)(dian)化(hua)學方法在奧氏體不銹(xiu)鋼表(biao)面(mian)形成耐(nai)蝕性優良的(de)陽(yang)極氧化(hua)膜。


2. 不銹(xiu)鋼陽極氧化膜的耐蝕性

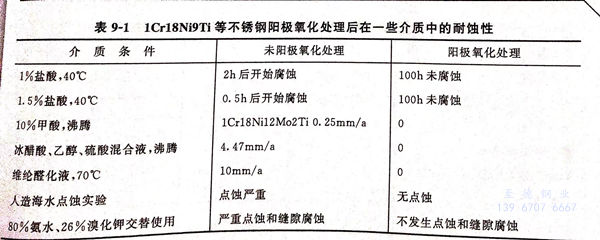

 a. 321不銹鋼陽極氧化處理后在一些介質中的耐蝕性見表9-1。


表 1.jpg


  不(bu)銹(xiu)鋼(gang)陽極氧化膜與自然鈍化膜、硝酸鈍化膜和彩色(se)膜相比，其耐蝕性(xing)呈數量(liang)級的增加，特別是抗點蝕和縫隙腐蝕更為有效。

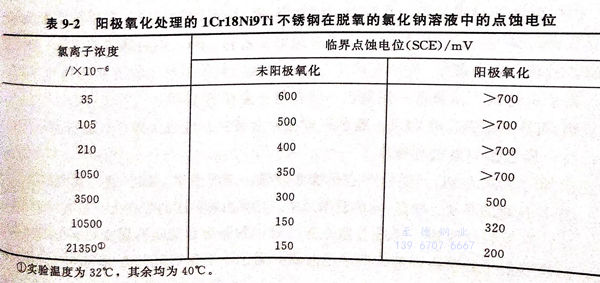

 b. 不銹鋼陽極氧化處(chu)理后在不同氯離子濃度(du)的水溶液中的點蝕(shi)電位見表9-2，臨界點蝕(shi)電位（相(xiang)對于SCE飽和甘(gan)汞電極電位）大幅度(du)升高。


表 2.jpg


 c. 實驗溫(wen)度為32℃,其余均(jun)為40℃。


3. 陽極氧化處理后的不銹鋼的實際(ji)使用


  陽極氧化處理后的321不銹鋼 和316Ti不銹鋼(gang)在化工生產中的實際使用表明，在提高設備使用壽命和防止點蝕及縫隙腐蝕方面效果顯著。例如交替接觸氨水和溴化鉀溶液的高壓進樣閥，長期以來存在著材料點蝕和縫隙腐蝕問，經過試用證明，陽極氧化的不銹鋼可以勝任。
