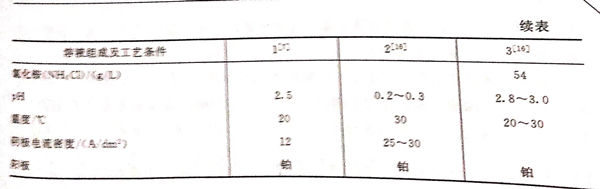

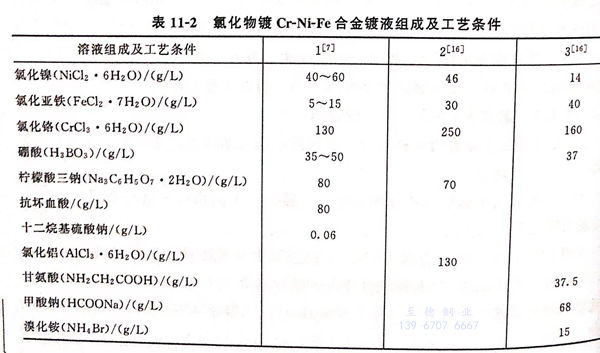

氯化(hua)物型體系鍍Cr-Ni-Fe 香蕉視頻app破解碼:不銹鋼合金鍍(du)液組成(cheng)及工藝條件見表(biao)11-2。
1. 配方(fang)1 (見表11-2)的說明
本(ben)配方由長沙中(zhong)南(nan)大學何湘柱提(ti)出(chu)。詳(xiang)見(jian)他的(de)(de)專著：《電沉積非晶態Fe-Ni-Cr合金工藝研究》。他采用直流電流的(de)(de)方法(fa)獲得了光(guang)亮致密的(de)(de)非晶態Fe-Ni-Cr合金鍍層。非晶態材料是一種具(ju)有微觀(guan)近程有序、遠程無(wu)序結(jie)構的(de)(de)材料，具(ju)有較高的(de)(de)硬度和耐磨性，優良的(de)(de)耐酸(suan)耐堿腐(fu)蝕(shi)性能，光(guang)滑平(ping)整的(de)(de)外觀(guan)。
鍍液的pH保持在2.5左右。pH過低，析氫嚴重，鍍層質量不好，不利于鉻的沉積。pH過高，Cr3+易發生聚合反應，鉻離子在電極表面放電阻力增大，鍍層中鉻含量下降，鍍層邊緣出現黑色沉積物，鍍層耐蝕性能下降。
檸(ning)檬酸三鈉(na)含量為80g/L,作為配(pei)位劑，形成配(pei)合離子，改(gai)變(bian)鐵、鎳、鉻離子的(de)活度，從而改(gai)變(bian)它們的(de)電位，使其相互接(jie)近以達到(dao)共沉積的(de)目的(de)。
氯化物體系的(de)(de)導電性(xing)(xing)能好，是(shi)其(qi)優點，但在(zai)陽極(ji)上析出大量(liang)的(de)(de)氯氣，造成環境污染，腐蝕設備，特別是(shi)使用不溶(rong)性(xing)(xing)陽極(ji)，如鉑，或(huo)鍍(du)鉑的(de)(de)鈦(tai)陽極(ji)，或(huo)石墨板，鍍(du)層色(se)澤較(jiao)(jiao)暗，沉積(ji)速率較(jiao)(jiao)慢。這可通過添(tian)加添(tian)加劑（糊精(jing)8g/L)以改善色(se)澤亮度，提(ti)高電流效率。在(zai)溶(rong)液(ye)中保(bao)持較(jiao)(jiao)高的(de)(de)含量(liang)如50g/L時，有(you)抑制氯的(de)(de)析出的(de)(de)作(zuo)用。
2. 配方2 (表11-2)
該配方的氯化鉻(ge)的含量(liang)(liang)(liang)較高，達到250g/L,并加入(ru)有氯化鋁(lv)作為導電鹽，在pH較低（0.2~0.3)的范圍內(nei)，陰極(ji)電流密(mi)度可開(kai)到25~30A/d㎡,使合金鍍層的鉻(ge)含量(liang)(liang)(liang)可達到3%~29%,鎳(nie)含量(liang)(liang)(liang)8%~54%,鐵(tie)含量(liang)(liang)(liang)37%~89%.
3. 配方3 (表11-2)
在配方3中含有溴化銨15g/L,溴離子具有抑制Cr3+被氧化為Cr6+的作用。因為鍍液中有少量六價鉻的存在，即會影響鍍層質量，并使沉積速率下降，溴離子含量大于0.8g/L時，即能抑制六價鉻的產生，適當的Br-濃度為4~24g/L,此外，Br-也能抑制氯的產生。當Br-為6~10g/L時，氯的析出即被抑制。在配方中還含有甲酸鈉68g/L,也是良好的氯氣抑制劑。
鍍(du)液(ye)中含(han)(han)有硼(peng)(peng)酸，使(shi)(shi)鍍(du)液(ye)的(de)pH保持穩(wen)定，它也有抑制(zhi)氯氣析出(chu)的(de)作用，當硼(peng)(peng)酸含(han)(han)量(liang)(liang)達(da)到30g/L時，氯的(de)析出(chu)即被抑制(zhi)。硼(peng)(peng)酸還有提高覆(fu)蓋能(neng)(neng)力(li)的(de)作用。當硼(peng)(peng)酸含(han)(han)量(liang)(liang)低(di)于6g/L時，覆(fu)蓋能(neng)(neng)力(li)很(hen)差，隨(sui)著含(han)(han)量(liang)(liang)的(de)增(zeng)加(jia)，覆(fu)蓋能(neng)(neng)力(li)提高。硼(peng)(peng)酸的(de)含(han)(han)量(liang)(liang)可達(da)到飽和(he)60g/L時使(shi)(shi)用。
鍍液中含有甘氨酸37.5g/L,甘氨酸作為配位劑，與Fe2+形成配離子，導致Fe2+陰極極化增加，析出電位負移，從而達到共沉積，當甘氨酸濃度含量高時，也可與Cr3+配合作用，使鉻的鍍層含量下降。
