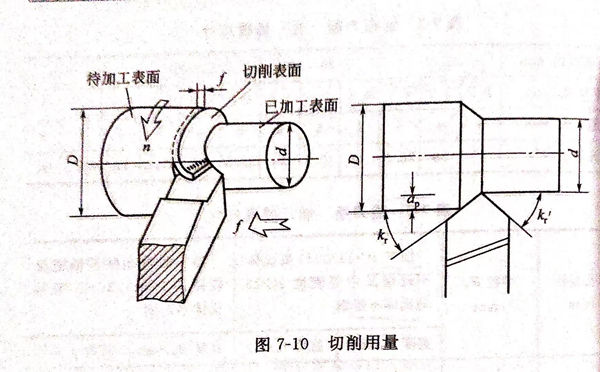

切削用量對加工不銹鋼時的加工硬化、切削力、切削熱等有很大影響，特別是對刀具耐用度的影響較大。選擇的切削用量合理與否、將直接影響切削效果。圖7-10是切削用量示意圖。

1. 切(qie)削速度Vc

  加(jia)(jia)工(gong)不(bu)銹鋼時切削(xue)速度稍微提高(gao)一(yi)點(dian)，切削(xue)溫度就會(hui)高(gao)出許多(duo)，刀具磨損加(jia)(jia)劇，耐用度則大幅度下降。

  為了保證合理的刀(dao)具耐(nai)用(yong)度(du)，就要降低切削(xue)(xue)速(su)度(du)，一般按車(che)削(xue)(xue)普通碳(tan)鋼的40%~60%選取(qu)。鏜孔和切斷時，由于刀(dao)具剛性、散(san)熱條件、冷卻潤滑效(xiao)果及排(pai)屑情況都比車(che)外圓差，切削(xue)(xue)速(su)度(du)還要適當降低。

  不(bu)同種類(lei)的(de)(de)(de)(de)(de)不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)切削加工性各(ge)不(bu)相同，切削速度也需相應調整。一般06Cr18Nil1Ti等(deng)奧氏(shi)體不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)切削速度校(xiao)正系(xi)數Kv為(wei)(wei)(wei)1.0,硬度在 HRC 28 以下的(de)(de)(de)(de)(de)20Cr13等(deng)馬氏(shi)體不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)Kv為(wei)(wei)(wei)1.3~1.5,硬度為(wei)(wei)(wei)HRC 28~35的(de)(de)(de)(de)(de)20Cr13等(deng)馬氏(shi)體不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)Kv為(wei)(wei)(wei)0.9~1.1,硬度在HRC 35以上的(de)(de)(de)(de)(de)20Cr13等(deng)馬氏(shi)體不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)Kv為(wei)(wei)(wei)0.7~0.8,耐濃硝酸不(bu)銹鋼(gang)的(de)(de)(de)(de)(de)Kv為(wei)(wei)(wei)0.6~0.7。

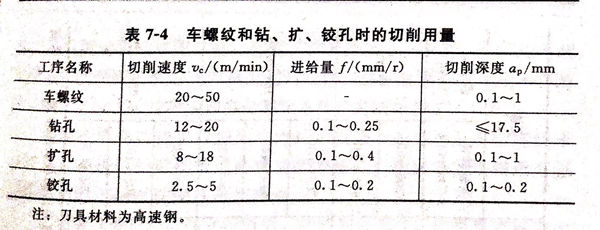

  在表7-4中(zhong)，列出(chu)了用(yong)高速(su)鋼(gang)刀(dao)具車螺紋和鈷、擴、鉸孔時的切削用(yong)量。

2. 切(qie)削深度ap

  粗加工時(shi)余量較大(da)(da)，應選用(yong)較大(da)(da)的(de)切(qie)深(shen)，可(ke)減(jian)少走(zou)刀次數，同(tong)時(shi)可(ke)避免刀尖與毛坯(pi)表皮接觸，減(jian)輕刀具磨損。但加大(da)(da)切(qie)深(shen)應注意不(bu)要(yao)因(yin)切(qie)削力過大(da)(da)而引(yin)起振動，可(ke)選切(qie)削深(shen)度ap=2~5mm.精加工時(shi)可(ke)選較小的(de)切(qie)削深(shen)度，還要(yao)避開硬(ying)化(hua)層，一般采用(yong)切(qie)削深(shen)度ap=0.2~0.5mm。

3. 進給量f

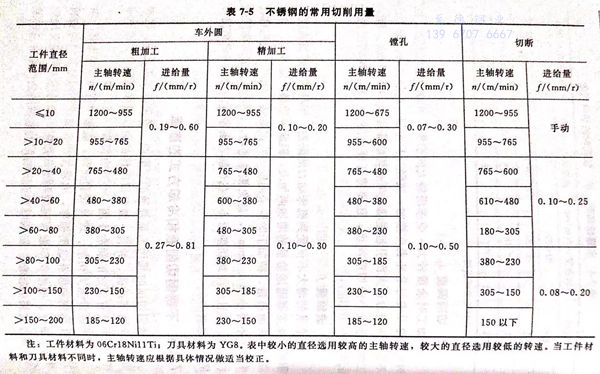

  進給(gei)(gei)量(liang)(liang)的(de)增(zeng)大(da)不(bu)(bu)(bu)僅受到(dao)機床動力的(de)限制(zhi)，而且(qie)切(qie)削(xue)(xue)殘(can)留(liu)高(gao)度(du)和積屑(xie)瘤高(gao)度(du)都(dou)隨進給(gei)(gei)量(liang)(liang)的(de)增(zeng)加(jia)(jia)(jia)(jia)而加(jia)(jia)(jia)(jia)大(da)，因此(ci)進給(gei)(gei)量(liang)(liang)不(bu)(bu)(bu)能過大(da)。為(wei)提高(gao)加(jia)(jia)(jia)(jia)工表(biao)面質量(liang)(liang)，精加(jia)(jia)(jia)(jia)工時(shi)應(ying)采用較小(xiao)的(de)進給(gei)(gei)量(liang)(liang)。同時(shi)，應(ying)注意進給(gei)(gei)量(liang)(liang)f不(bu)(bu)(bu)得小(xiao)于0.1mm/r,避免微量(liang)(liang)進給(gei)(gei)，以(yi)免在(zai)加(jia)(jia)(jia)(jia)工硬化區進行切(qie)削(xue)(xue)，并且(qie)應(ying)注意切(qie)削(xue)(xue)刃不(bu)(bu)(bu)要在(zai)切(qie)削(xue)(xue)表(biao)面停(ting)留(liu)。加(jia)(jia)(jia)(jia)工不(bu)(bu)(bu)銹鋼的(de)切(qie)削(xue)(xue)用量(liang)(liang)見表(biao)7-5。
