建筑給(gei)排水管道(dao)施工(gong)圖(tu)主要包括平面圖(tu)、系統圖(tu)和詳圖(tu)三(san)部(bu)分。
1. 平面圖的主要內容
建筑給排(pai)水(shui)(shui)管道平面布置(zhi)圖是施工圖中最重要和最基(ji)本的(de)圖樣，其(qi)比例為1:50和1:100兩種。主要表(biao)明室內(nei)給水(shui)(shui)排(pai)水(shui)(shui)管道、衛生器具和用(yong)水(shui)(shui)設備的(de)平面布置(zhi)。識讀(du)時應掌握的(de)主要內(nei)容和注意事項有以下(xia)幾點：
a. 查(cha)明衛(wei)生器具、用水(shui)(shui)設(she)備(bei)（開水(shui)(shui)爐(lu)、水(shui)(shui)加熱器）和(he)升壓設(she)備(bei)（水(shui)(shui)泵(beng)、水(shui)(shui)箱）的類(lei)型(xing)、數量、安裝(zhuang)位(wei)置、定位(wei)尺寸。
b. 弄(nong)清(qing)給水引(yin)入管和污水排出管的平面位(wei)置、走(zou)向、定(ding)位(wei)尺寸與室外(wai)給排水管網的連(lian)接方(fang)式、管徑(jing)及坡度。
c. 查明(ming)給水(shui)排水(shui)干管(guan)、主管(guan)、支(zhi)管(guan)的平(ping)面位置(zhi)與走向、管(guan)徑(jing)尺寸(cun)及(ji)立管(guan)編號。
d. 對于消防給水管道應(ying)(ying)查明(ming)消防栓的布置、口徑大小及消防栓箱(xiang)形式與(yu)設置。對于自動噴(pen)水滅(mie)火系統，還(huan)應(ying)(ying)查明(ming)噴(pen)頭(tou)的類型、數量(liang)以及報(bao)警閥組等(deng)消防部件的平面(mian)位置、數量(liang)、規格、型號。
e. 應查明水表的型號、安裝位置(zhi)及水表前后(hou)的閥門(men)設置(zhi)情況。
f. 對于室內排水管道，應查(cha)明(ming)清通(tong)(tong)設備的布置(zhi)情況，同時，彎頭、三通(tong)(tong)應考(kao)慮是否帶檢修門。
特別(bie)提醒(xing)：對于(yu)大型廠(chang)房的(de)(de)室內排水(shui)管(guan)(guan)道應注意(yi)是否設有室內檢查(cha)(cha)(cha)井(jing)以(yi)及檢查(cha)(cha)(cha)井(jing)的(de)(de)進出(chu)管(guan)(guan)與室外(wai)管(guan)(guan)道的(de)(de)連(lian)接方(fang)式。對于(yu)雨水(shui)管(guan)(guan)道應查(cha)(cha)(cha)明雨水(shui)斗的(de)(de)布置、數(shu)量、規格(ge)、型號，并(bing)結(jie)合詳圖查(cha)(cha)(cha)清雨水(shui)管(guan)(guan)與屋面天(tian)溝的(de)(de)連(lian)接方(fang)式及施(shi)工(gong)做法(fa)。
2. 系(xi)統圖的主要內容
給水(shui)和(he)排水(shui)管道(dao)系統(tong)圖(tu)是分系統(tong)繪制(zhi)成(cheng)正面斜等軸測(ce)圖(tu)的，主(zhu)要表明(ming)管道(dao)系統(tong)的空(kong)間走向。識讀時應(ying)掌握(wo)的主(zhu)要內(nei)容和(he)注意(yi)事項(xiang)如下(xia)：
a. 查明(ming)給(gei)水管(guan)(guan)(guan)道系統的(de)具體走向(xiang)，干(gan)管(guan)(guan)(guan)敷設形式(shi)、管(guan)(guan)(guan)徑尺(chi)寸、閥(fa)門設置(zhi)以(yi)及管(guan)(guan)(guan)道標高。識讀給(gei)水系統圖時，應按(an)引入(ru)管(guan)(guan)(guan)、干(gan)管(guan)(guan)(guan)、立管(guan)(guan)(guan)、支管(guan)(guan)(guan)及用水設備的(de)順(shun)序進行。
b. 查明排水(shui)(shui)管(guan)(guan)道(dao)(dao)系(xi)統的具體走向、管(guan)(guan)路分支情(qing)況，管(guan)(guan)徑尺寸、橫管(guan)(guan)坡(po)度、管(guan)(guan)道(dao)(dao)標高、存水(shui)(shui)彎(wan)形式(shi)、清通(tong)設(she)備型號、彎(wan)頭、三通(tong)的選用是否(fou)符(fu)合規范(fan)要(yao)求。識(shi)讀排水(shui)(shui)管(guan)(guan)道(dao)(dao)系(xi)統圖時，應(ying)按衛生(sheng)器具或排水(shui)(shui)設(she)備的存水(shui)(shui)彎(wan)、器具排水(shui)(shui)管(guan)(guan)、排水(shui)(shui)橫管(guan)(guan)、立管(guan)(guan)、排出管(guan)(guan)的順序進(jin)行。
3. 詳圖的主(zhu)要內容(rong)
室內給排水管道(dao)詳(xiang)圖主(zhu)要包括管道(dao)節點、水表(biao)、消防栓、水加熱器、開水爐、衛生器具、穿墻套(tao)管、排水設備、管道(dao)支(zhi)架(jia)等，圖上(shang)均注(zhu)有(you)詳(xiang)細尺(chi)寸，可供(gong)安裝時直(zhi)接使用。

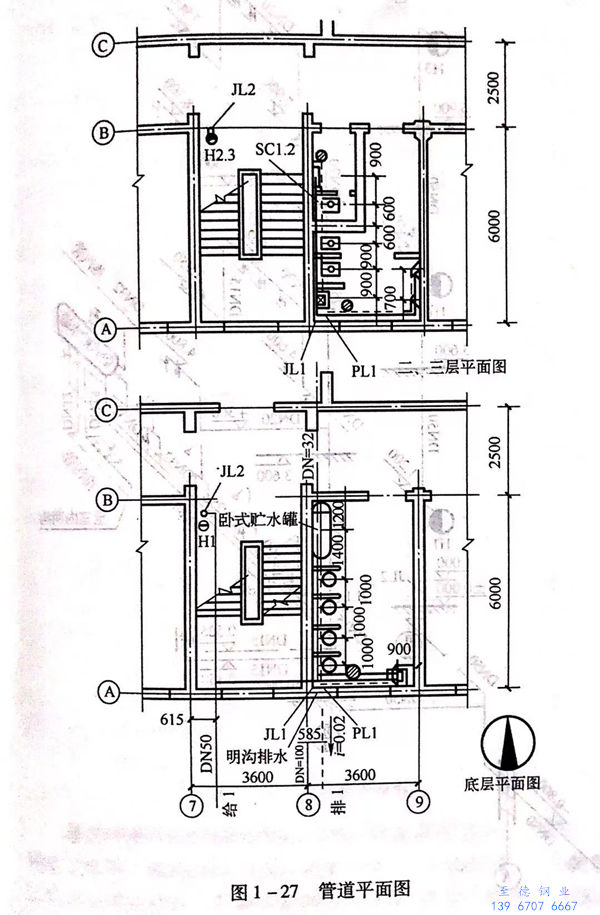

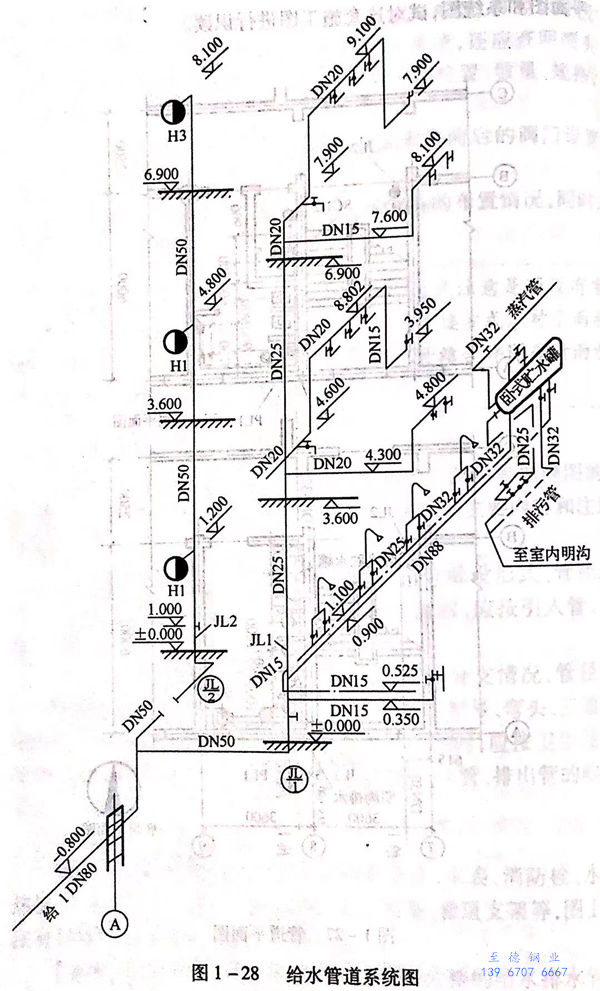

【實例】圖(tu)(tu)1-27~圖(tu)(tu)1-29是某三(san)層辦公樓的給水排水管(guan)道平面(mian)圖(tu)(tu)和(he)系統圖(tu)(tu)，試對(dui)這(zhe)套施(shi)工圖(tu)(tu)進行(xing)識讀(du)。
通(tong)過識讀平面圖得知該辦公樓(lou)底(di)層設(she)(she)有淋浴(yu)間(jian)，二(er)層和(he)三層設(she)(she)有衛生間(jian)。淋浴(yu)間(jian)內(nei)設(she)(she)有四組淋浴(yu)器、一只(zhi)洗臉盆、一只(zhi)地(di)漏。二(er)層衛生間(jian)內(nei)設(she)(she)有三套高(gao)水箱(xiang)(xiang)蹲(dun)式大便器、兩套小便器、一只(zhi)洗臉盆、兩只(zhi)地(di)漏。三層衛生間(jian)布(bu)置與(yu)二(er)層相同。每層樓(lou)梯間(jian)均設(she)(she)有消防栓箱(xiang)(xiang)。
給水引入(ru)管的位置處于7號(hao)軸線(xian)東615mm處，由南(nan)向北進入(ru)室(shi)內并分兩路，一(yi)(yi)路由西向東進入(ru)淋浴間，立(li)管編(bian)號(hao)為JL1;另一(yi)(yi)路進人室(shi)內后向北至消防栓箱(xiang)，消防立(li)管編(bian)號(hao)為JL2。
JL1位于A軸(zhou)(zhou)線(xian)和(he)8號軸(zhou)(zhou)線(xian)的墻角(jiao)處，該立管(guan)(guan)(guan)在底層分兩(liang)路(lu)(lu)供(gong)(gong)水(shui)，一(yi)路(lu)(lu)由(you)(you)南向(xiang)北沿(yan)(yan)(yan)8號軸(zhou)(zhou)線(xian)沿(yan)(yan)(yan)墻敷設，管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)DN32,標(biao)高(gao)為(wei)(wei)(wei)0.900m,經過(guo)四(si)組(zu)淋浴器進(jin)入(ru)貯(zhu)水(shui)罐。另(ling)一(yi)路(lu)(lu)沿(yan)(yan)(yan)A軸(zhou)(zhou)線(xian)沿(yan)(yan)(yan)墻敷設，送至洗(xi)臉盆(pen)，標(biao)高(gao)為(wei)(wei)(wei)0.350m,管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)DN15.管(guan)(guan)(guan)道在二層也分兩(liang)路(lu)(lu)供(gong)(gong)水(shui)，一(yi)路(lu)(lu)為(wei)(wei)(wei)洗(xi)滌盆(pen)供(gong)(gong)水(shui)，標(biao)高(gao)為(wei)(wei)(wei)4.6m,管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)DN20.又登(deng)高(gao)至標(biao)高(gao)5.800m,管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)DN20,為(wei)(wei)(wei)蹲式大便(bian)(bian)器高(gao)水(shui)箱供(gong)(gong)水(shui)，再返(fan)低至3.950m,管(guan)(guan)(guan)徑(jing)(jing)為(wei)(wei)(wei)DN15,為(wei)(wei)(wei)洗(xi)臉盆(pen)供(gong)(gong)水(shui)。另(ling)一(yi)路(lu)(lu)由(you)(you)西向(xiang)東，標(biao)高(gao)為(wei)(wei)(wei)4.300m,登(deng)高(gao)至4.800m轉向(xiang)北，為(wei)(wei)(wei)小便(bian)(bian)器供(gong)(gong)水(shui)。
JL2設(she)在(zai)B軸線(xian)和7號軸線(xian)的樓(lou)梯間，在(zai)標高1.000m處(chu)設(she)閘(zha)閥(fa)，消(xiao)防栓編號為(wei)H1、H2、H3,分(fen)別(bie)設(she)在(zai)1層～3層距地面1.2m處(chu)。

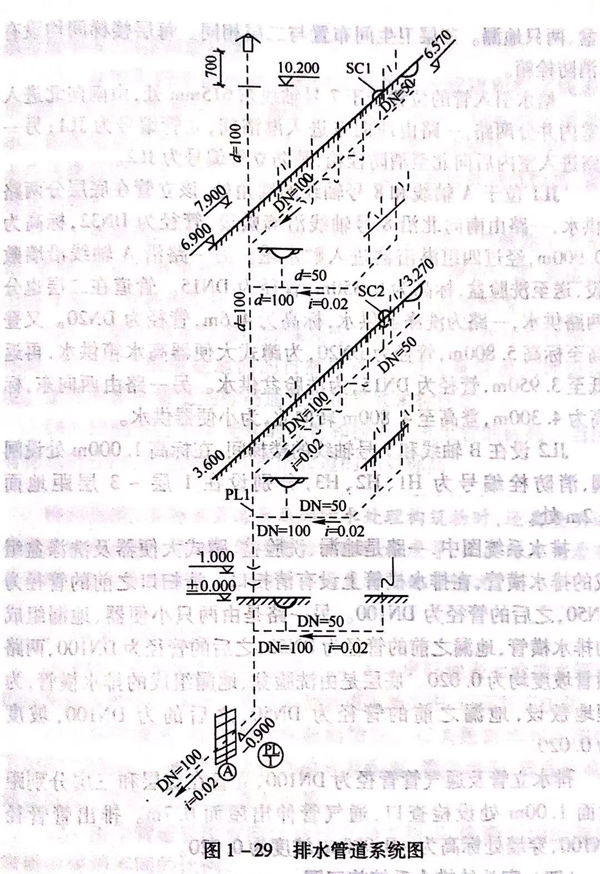

排(pai)(pai)水(shui)(shui)(shui)系(xi)統(tong)圖中，一路(lu)是地(di)漏(lou)(lou)、洗臉盆、蹲式(shi)大(da)便器及洗滌盆組成(cheng)(cheng)的(de)排(pai)(pai)水(shui)(shui)(shui)橫(heng)管，在(zai)排(pai)(pai)水(shui)(shui)(shui)橫(heng)管上(shang)設有清(qing)掃口。清(qing)掃口之(zhi)(zhi)(zhi)前的(de)管徑(jing)為DN50,之(zhi)(zhi)(zhi)后的(de)管徑(jing)為DN100.另(ling)一路(lu)是由兩只小(xiao)便器、地(di)漏(lou)(lou)組成(cheng)(cheng)的(de)排(pai)(pai)水(shui)(shui)(shui)橫(heng)管，地(di)漏(lou)(lou)之(zhi)(zhi)(zhi)前的(de)管徑(jing)為DN50,之(zhi)(zhi)(zhi)后的(de)管徑(jing)為DN100,兩路(lu)橫(heng)管坡度均為0.020.底(di)層是由洗臉盆、地(di)漏(lou)(lou)組成(cheng)(cheng)的(de)排(pai)(pai)水(shui)(shui)(shui)橫(heng)管，為埋地(di)敷設，地(di)漏(lou)(lou)之(zhi)(zhi)(zhi)前的(de)管徑(jing)為 DN50,之(zhi)(zhi)(zhi)后的(de)為DN100,坡度為0.020。
排水(shui)立(li)管(guan)及通(tong)氣管(guan)管(guan)徑(jing)為DN100,立(li)管(guan)在底(di)層和三層分別距(ju)地面1.00m處(chu)設檢(jian)查口，通(tong)氣管(guan)伸出(chu)屋面0.7m.排出(chu)管(guan)管(guan)徑(jing)DN100,穿墻處(chu)標高為－0.900m,坡度(du)為0.020。
