1. 識讀方法

a. 平(ping)面圖(tu)識讀

  室外(wai)給(gei)排水管道(dao)平面圖主要表示一個小區(qu)或樓房等給(gei)排水管道(dao)布(bu)置情況，識讀時應注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特(te)別提(ti)醒：當(dang)排水(shui)管(guan)道有局部污(wu)水(shui)處理構(gou)筑(zhu)物時(shi)，還要查明這些構(gou)筑(zhu)物的位置，進(jin)出接管(guan)的管(guan)徑、距離、坡度等，必(bi)要時(shi)應查看(kan)有關詳圖，進(jin)一步搞清構(gou)筑(zhu)物構(gou)造及構(gou)筑(zhu)物上(shang)配管(guan)情況。

 b. 縱斷面圖識讀

  由于地下管(guan)(guan)(guan)道(dao)種類繁多(duo)，布置(zhi)復雜，為了更好地表示(shi)給排水管(guan)(guan)(guan)道(dao)的縱斷面布置(zhi)情況(kuang)，有(you)些(xie)工程(cheng)還繪制管(guan)(guan)(guan)道(dao)縱斷面圖(tu)，識讀時應注(zhu)意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方法

  管(guan)道(dao)縱斷面圖分(fen)(fen)為(wei)上下兩部(bu)分(fen)(fen)，上部(bu)分(fen)(fen)的左側為(wei)標高塔尺(chi)，靠近塔尺(chi)的左側注上相(xiang)應的絕對(dui)標高，右側為(wei)管(guan)道(dao)斷面圖形，下部(bu)分(fen)(fen)為(wei)數據表格。

  讀圖(tu)(tu)時，先識讀平(ping)面(mian)(mian)(mian)圖(tu)(tu)，然后(hou)結(jie)合平(ping)面(mian)(mian)(mian)圖(tu)(tu)識讀斷(duan)面(mian)(mian)(mian)圖(tu)(tu)。讀斷(duan)面(mian)(mian)(mian)圖(tu)(tu)時，先看是哪種管道(dao)的縱斷(duan)面(mian)(mian)(mian)圖(tu)(tu)，然后(hou)看該管道(dao)縱斷(duan)面(mian)(mian)(mian)圖(tu)(tu)形中有哪些(xie)節點，并(bing)在(zai)相應(ying)的平(ping)面(mian)(mian)(mian)圖(tu)(tu)中找(zhao)該管道(dao)及其相應(ying)的各(ge)節點。最后(hou)在(zai)該管道(dao)縱斷(duan)面(mian)(mian)(mian)圖(tu)(tu)的數據表格內，查(cha)找(zhao)其管道(dao)縱斷(duan)面(mian)(mian)(mian)圖(tu)(tu)形中各(ge)節點的有關數據。

2. 室外給(gei)排水系統管道施工圖識讀舉例

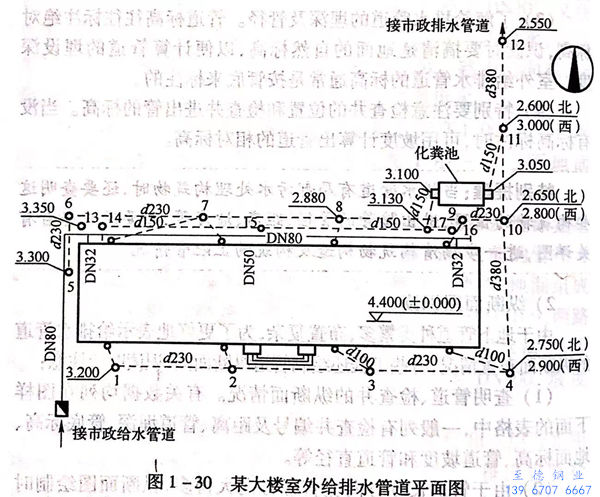

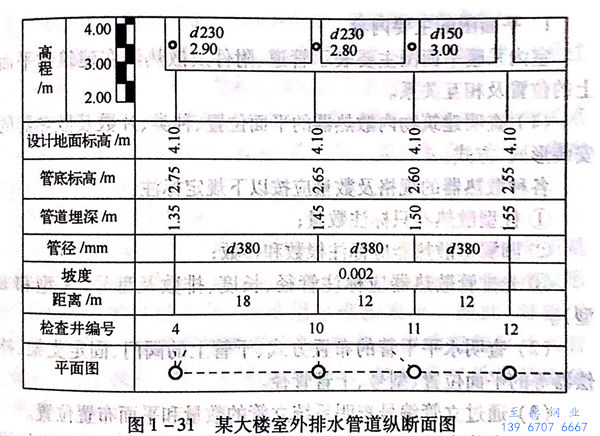

  某大(da)樓(lou)室(shi)外(wai)給排(pai)水管道平(ping)面(mian)圖和縱(zong)斷面(mian)圖見圖1-30、圖1-31。

  室外(wai)排水(shui)系統(tong)有污水(shui)系統(tong)和雨水(shui)系統(tong)，污水(shui)系統(tong)經化(hua)糞(fen)池后與雨水(shui)管(guan)道匯(hui)總排至市政排水(shui)管(guan)道。污水(shui)管(guan)道由大(da)樓3處(chu)排出，排水(shui)管(guan)管(guan)徑、埋(mai)深見室內(nei)排水(shui)管(guan)道施工圖(tu)。污水(shui)管(guan)道平行(xing)于大(da)樓北外(wai)墻敷，管(guan)徑d150,管(guan)路(lu)上設有5個檢(jian)查(cha)井(jing)(jing)（編號13、14、15、16、17).大(da)樓污水(shui)匯(hui)集(ji)到17號檢(jian)查(cha)井(jing)(jing)后排入(ru)化(hua)糞(fen)池，化(hua)糞(fen)池的出水(shui)管(guan)接至11號檢(jian)查(cha)井(jing)(jing)后與雨水(shui)管(guan)匯(hui)合(he)。

 室外雨(yu)水(shui)(shui)(shui)收集大樓(lou)屋面(mian)雨(yu)水(shui)(shui)(shui)，大樓(lou)南面(mian)設4根(gen)雨(yu)水(shui)(shui)(shui)立管(guan)(guan)(guan)(guan)、4個(ge)檢(jian)(jian)(jian)(jian)(jian)查井（編(bian)號(hao)(hao)1、2、3、4),北面(mian)設有4根(gen)立管(guan)(guan)(guan)(guan)、4個(ge)檢(jian)(jian)(jian)(jian)(jian)查井（編(bian)號(hao)(hao)6、7、8、9),大樓(lou)西(xi)北設一個(ge)檢(jian)(jian)(jian)(jian)(jian)查井（編(bian)號(hao)(hao)5).南北兩條雨(yu)水(shui)(shui)(shui)管(guan)(guan)(guan)(guan)管(guan)(guan)(guan)(guan)徑(jing)均(jun)(jun)為(wei)(wei)d230,雨(yu)水(shui)(shui)(shui)總管(guan)(guan)(guan)(guan)自4號(hao)(hao)檢(jian)(jian)(jian)(jian)(jian)查井至11號(hao)(hao)檢(jian)(jian)(jian)(jian)(jian)查井，管(guan)(guan)(guan)(guan)徑(jing)均(jun)(jun)為(wei)(wei)d380,污水(shui)(shui)(shui)雨(yu)水(shui)(shui)(shui)匯合(he)后管(guan)(guan)(guan)(guan)徑(jing)仍為(wei)(wei)d380.雨(yu)水(shui)(shui)(shui)起(qi)點(dian)檢(jian)(jian)(jian)(jian)(jian)查井管(guan)(guan)(guan)(guan)底(di)標高(gao)(gao)：1號(hao)(hao)檢(jian)(jian)(jian)(jian)(jian)查井3.200m,5號(hao)(hao)檢(jian)(jian)(jian)(jian)(jian)查井3.300m.總管(guan)(guan)(guan)(guan)出口12號(hao)(hao)檢(jian)(jian)(jian)(jian)(jian)查井管(guan)(guan)(guan)(guan)底(di)標高(gao)(gao)2.550m.其余各檢(jian)(jian)(jian)(jian)(jian)查井管(guan)(guan)(guan)(guan)底(di)標高(gao)(gao)見平面(mian)圖或縱斷面(mian)圖。
