1. 低合金低溫鋼(gang)焊接材料的選擇(ze)

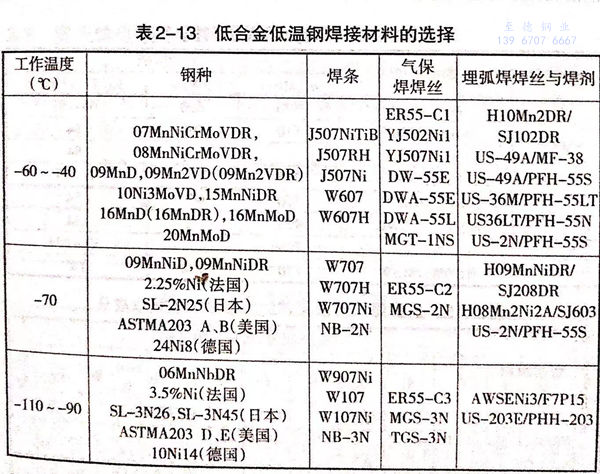

  低合金低溫鋼焊接材料的選擇可參照表2-13。焊接-40℃級16MnDR可采用E5015-G或E5016-G高韌性焊條。埋弧焊時，可用中性熔煉焊劑配合Mn-Mo焊絲或堿性熔煉焊劑配合含Ni焊絲；也可采用C-Mn鋼焊絲配合堿性非熔煉焊劑，由焊劑向焊縫滲入微量Ti、B合金元素，以保證焊縫金屬獲得良好的低溫韌性。焊接含Ni的低合金低溫鋼所用的焊接材料中的含Ni量應與基材相當或稍高。但要注意，在焊態下的焊縫，其(Ni)>2.5%時，焊縫組織中易出現粗大的板條貝氏體或馬氏體，韌性較低。只有焊后經調質處理，焊縫的韌性才能隨其含Ni量的增加而提高。添加少量的Ti可以細化2.5Ni鋼的焊縫金屬的組織，提高其韌性，添加少量的Mo可以克服其回火脆性。



2. 馬(ma)氏體(ti)低(di)溫用鋼的焊接材料


  馬氏體(ti)低(di)溫(wen)用(yong)鋼焊(han)縫金(jin)屬的力學(xue)(xue)性能見表2-14.各種焊(han)接(jie)方法采用(yong)的焊(han)接(jie)材料的化學(xue)(xue)成分(fen)見表2-15.




  在9%Ni鋼的(de)焊接(jie)中，常用焊接(jie)材料有如下四種：(Ni)>60%的(de)Inconel型(xing)(xing)；(Ni)=40%的(de)Fe-Ni基型(xing)(xing)；Ni13-Cr16的(de)不(bu)銹鋼型(xing)(xing)及鐵素體型(xing)(xing)。


  鐵素體型有(Ni)=11%和與(yu)母材同質的焊(han)(han)接材料(liao)(liao)。鐵素體型焊(han)(han)接材料(liao)(liao)主(zhu)要用于氬弧焊(han)(han)。其他(ta)三種(zhong)焊(han)(han)接材料(liao)(liao)中，Ni基和Fe-Ni基焊(han)(han)接材料(liao)(liao)低(di)溫(wen)韌性好，線脹系數(shu)與(yu)9%Ni鋼相近，但(dan)成本(ben)高(gao)，強(qiang)度(du)特別是屈服(fu)強(qiang)度(du)偏低(di)。Ni13-Cr16型焊(han)(han)接材料(liao)(liao)成本(ben)低(di)，屈服(fu)強(qiang)度(du)高(gao)，但(dan)低(di)溫(wen)韌性較(jiao)低(di)，線脹系數(shu)與(yu)Ni9鋼有較(jiao)大(da)差異。


3. 奧氏(shi)體低溫無磁鋼的焊接材料

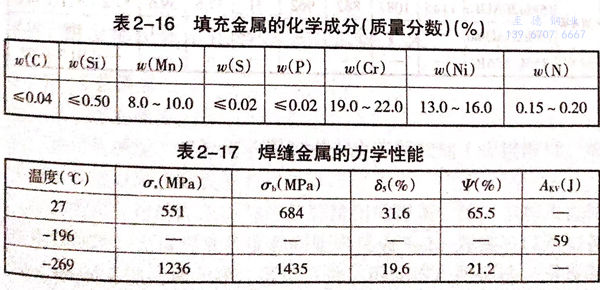

  目前，0Cr21Ni6Mn9N鋼的(de)焊接還(huan)僅局限于TIG焊和真空電子束焊接。填充金(jin)屬(shu)的(de)化學成分見表2-16.焊縫金(jin)屬(shu)的(de)力學性能如表2-17所(suo)示。



  錳-鋁(lv)系高錳奧(ao)氏體低溫無磁鋼的(de)焊接材(cai)料化學成分在表2-18~表2-20中(zhong)給出。
