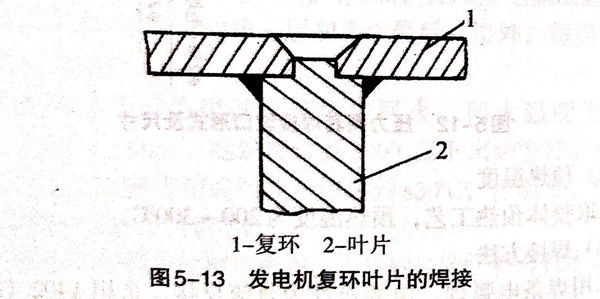

發電機復環葉片結構如圖5-13所示，其材質為2Cr13,葉片為1Cr13,均為馬氏體(ti)不銹(xiu)鋼，采用焊接工藝如下。

 ①. 焊前(qian)預熱溫度為100℃.

 ②. 選用A207(E316型(xing)）焊條(tiao)，直(zhi)徑3.2mm.

 ③. 在引(yin)弧(hu)(hu)(hu)板上引(yin)弧(hu)(hu)(hu)，待(dai)電(dian)弧(hu)(hu)(hu)穩定(ding)后引(yin)入待(dai)焊(han)處，采用短弧(hu)(hu)(hu)焊(han)，收(shou)弧(hu)(hu)(hu)時要填(tian)滿弧(hu)(hu)(hu)坑，防止弧(hu)(hu)(hu)坑裂紋，并使焊(han)縫與(yu)母材呈圓滑過渡。

 ④. 焊后(hou)為防止(zhi)焊件的變形和裂紋，需(xu)進(jin)行回(hui)火熱處(chu)理來(lai)消除焊接殘余應力。回(hui)火溫(wen)度為700℃,保(bao)溫(wen)30min,然后(hou)隨爐冷卻。

 ⑤. 用超聲波(bo)探傷對焊縫內部進(jin)行(xing)檢測(ce)，發現(xian)超標(biao)缺陷(xian)時，應立即返修。
