1. H11-X2CrNiMoN22.5復合鋼板(ban)的化學成(cheng)分和力學性能

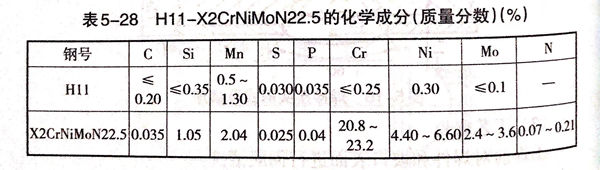

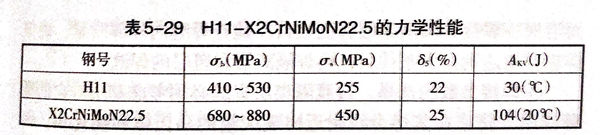

  在我國生產的4DM-PKM加壓汽化爐，爐體長期處于高溫高壓之下且在腐蝕介質中工作，選用了德國H11-X2CrNiMoN22.5雙相不銹鋼復合板制造。覆層材料為雙(shuang)相不銹鋼X2CrNiMoN22.5（相當于SAF2205),作為耐高溫耐腐蝕材料；基層選用碳鋼H11,用來滿足結構強度和剛度。其化學成分和力學性能分別見表5-28和表5-29.

2. 埋弧焊焊接(jie)材料

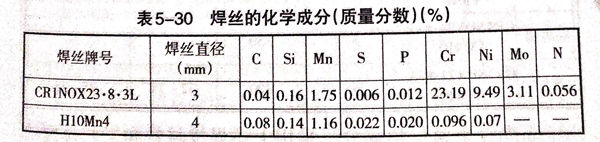

  為(wei)(wei)(wei)了(le)滿足(zu)產(chan)品性(xing)能要(yao)求，需要(yao)保持焊(han)(han)縫(feng)金屬表面相比例平商，其覆層(ceng)材料鐵素體的體積分數應為(wei)(wei)(wei)35%~40%,覆層(ceng)焊(han)(han)縫(feng)金屬表面也(ye)要(yao)有這(zhe)樣的奧氏體－鐵素體雙相組織(zhi)。為(wei)(wei)(wei)此，選用德國(guo)焊(han)(han)絲CR1NOX23·8·3L配用LW410焊(han)(han)劑(ji)作(zuo)為(wei)(wei)(wei)焊(han)(han)接(jie)過渡層(ceng)和覆層(ceng)的焊(han)(han)接(jie)材料；基層(ceng)的焊(han)(han)接(jie)材料為(wei)(wei)(wei)H10Mn4焊(han)(han)絲配用Pie18焊(han)(han)劑(ji)。這(zhe)兩種牌號焊(han)(han)絲的化學成分見表5-30.

3. 埋弧(hu)焊焊接工藝

①. 坡口形式

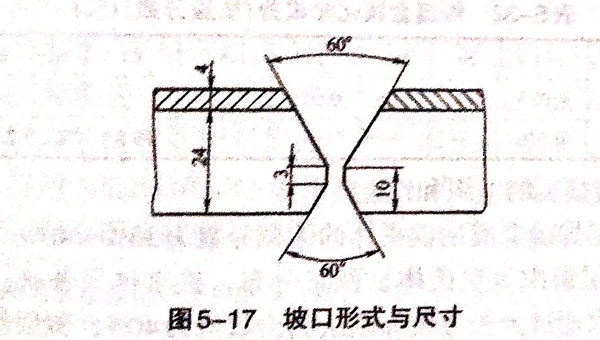

  開不對稱X形坡口，其形式與尺寸(cun)如圖5-17所示。

②. 清(qing)理(li)

 待焊處20mm范圍（包括坡口面）表面要(yao)將油污、臟物(wu)清理干凈，特別是覆層要(yao)防止焊接過程中飛濺(jian)、熔(rong)渣、劃傷(shang)和燒傷(shang)。焊絲表面也要(yao)清理干凈。

③. 焊接順(shun)序

 先焊(han)覆層一側坡口的基層焊(han)縫(feng)，然后(hou)從(cong)基層背(bei)面清根、焊(han)接并填滿基層背(bei)面坡口。檢查焊(han)縫(feng)內外(wai)部質(zhi)量，確(que)保(bao)焊(han)接質(zhi)量達到技術條件后(hou)，再(zai)焊(han)隔離層和覆層的焊(han)縫(feng)。

④. 焊接參數(shu)的(de)選擇

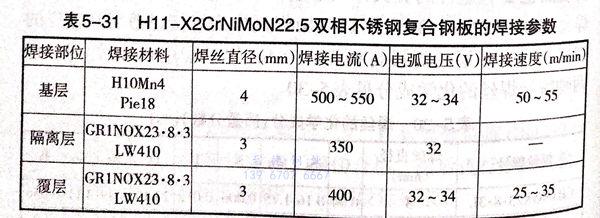

  過渡隔離層焊(han)縫必須考(kao)慮(lv)基層對它的(de)稀(xi)釋作用(yong)，防止在其熔合線附近出現大(da)量的(de)馬氏(shi)體和硬(ying)化(hua)相，因(yin)而，應(ying)采用(yong)小的(de)焊(han)接(jie)線能量以得(de)到小的(de)熔深(shen)，并(bing)降(jiang)低稀(xi)釋率。這是(shi)因(yin)為，大(da)的(de)焊(han)接(jie)電(dian)流和慢的(de)焊(han)接(jie)速度(du)均促使(shi)熔深(shen)加大(da)，而導致(zhi)稀(xi)釋率提高。H11-X2CrNiMoN22.5雙相不銹鋼(gang)復合鋼(gang)板的(de)焊(han)接(jie)參數見表5-31。

⑤. 焊縫金(jin)屬化(hua)學成分

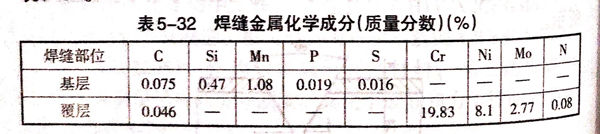

 采用上述焊接材(cai)料和工藝得到的(de)H11-X2CrNiMoN22.5雙相(xiang)不銹鋼復合鋼板的(de)焊縫金屬化學成分見表(biao)5-32.

⑥. 焊(han)接(jie)接(jie)頭的組(zu)織和性能

  a. 覆(fu)層焊縫金屬的(de)鐵素體(ti)的(de)體(ti)積(ji)分數為35%~40%.

  b. 覆(fu)層(ceng)組(zu)織(zhi)(zhi)為奧(ao)氏(shi)體(ti)(ti)呈網狀(zhuang)分(fen)布，鐵(tie)素(su)體(ti)(ti)呈條狀(zhuang)，鐵(tie)素(su)體(ti)(ti)的(de)體(ti)(ti)積分(fen)數通(tong)過金相分(fen)析分(fen)割法測出數值(zhi)為40%;覆(fu)層(ceng)焊(han)縫金屬熔合(he)區的(de)顯微組(zu)織(zhi)(zhi)為奧(ao)氏(shi)體(ti)(ti)基(ji)體(ti)(ti)上分(fen)布鐵(tie)素(su)體(ti)(ti)和析出氮(dan)化物、氮(dan)碳化合(he)物；過渡層(ceng)焊(han)縫組(zu)織(zhi)(zhi)為奧(ao)氏(shi)體(ti)(ti)加(jia)鐵(tie)素(su)體(ti)(ti)的(de)雙相組(zu)織(zhi)(zhi)；過渡層(ceng)焊(han)縫與基(ji)層(ceng)和基(ji)層(ceng)焊(han)縫的(de)熔合(he)線組(zu)織(zhi)(zhi)為奧(ao)氏(shi)體(ti)(ti)加(jia)隱(yin)針狀(zhuang)馬氏(shi)體(ti)(ti)；基(ji)焊(han)縫為鐵(tie)素(su)體(ti)(ti)加(jia)少(shao)量珠光體(ti)(ti)組(zu)織(zhi)(zhi)。

  c. 基層焊接接頭力學(xue)性(xing)能為σ.:346MPa;σh:484MPa;8s:22.1%;W:63.1%.沖(chong)擊吸收功Axv:焊縫(feng)金屬73.13J,熔合區161J,熱(re)影響區144.1J.

  d. 覆(fu)層(ceng)焊接接頭(tou)按(an)GB/T4334.5-2000進行晶間腐(fu)蝕檢查(cha)說明(ming)，覆(fu)層(ceng)焊接接頭(tou)耐晶間腐(fu)蝕性良好。
