一、帶(dai)頸螺紋法(fa)蘭(lan)型式與尺(chi)寸

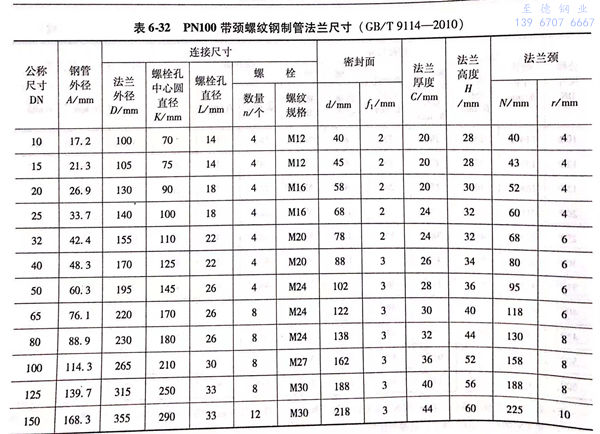

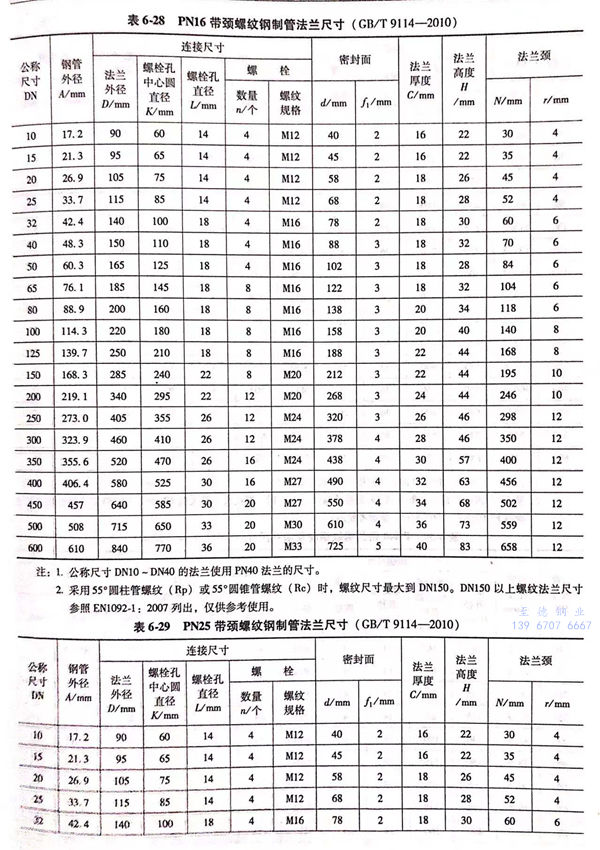

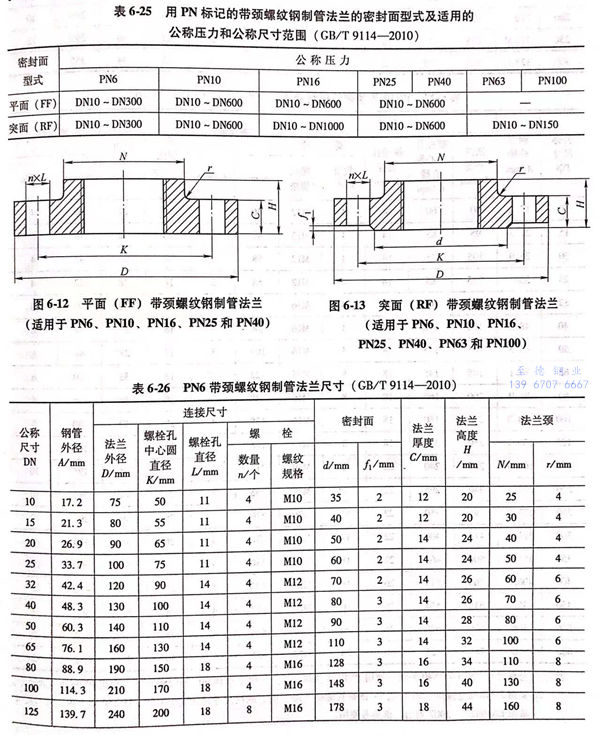

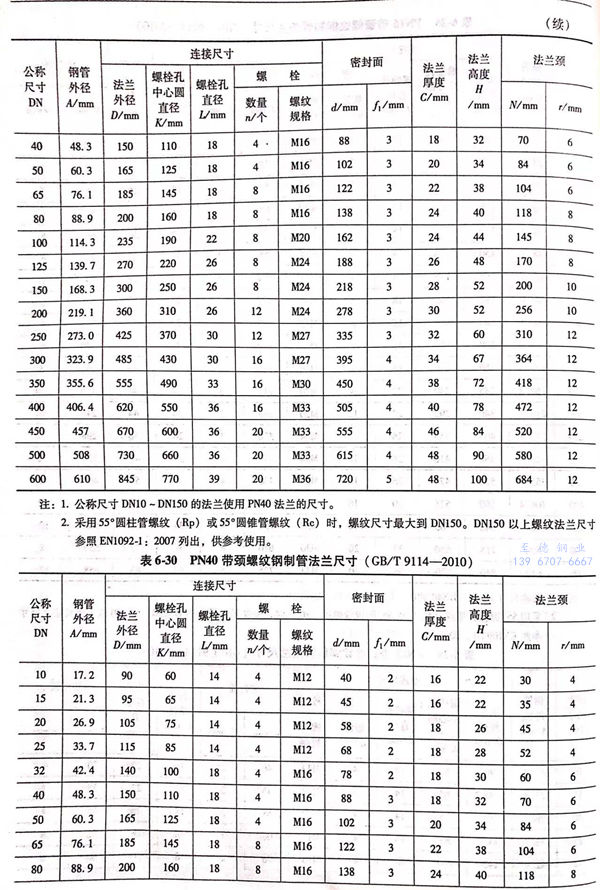

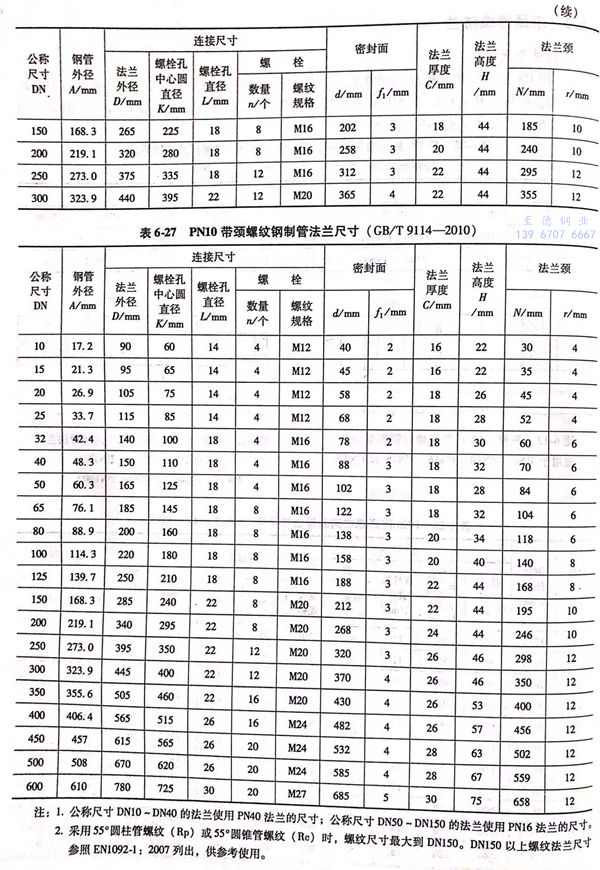

1. 用PN標記的帶頸螺紋鋼制管法蘭：用PN標記的帶頸螺紋鋼制管法蘭密封面(mian)型式及適用的公稱壓力和公稱尺寸范圍見表6-25; 用PN標記的帶頸螺紋鋼制管法蘭的型式見圖6-12~圖6-13,尺寸見表6-26~表6-32。

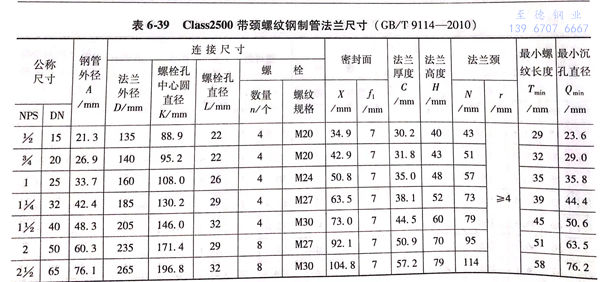

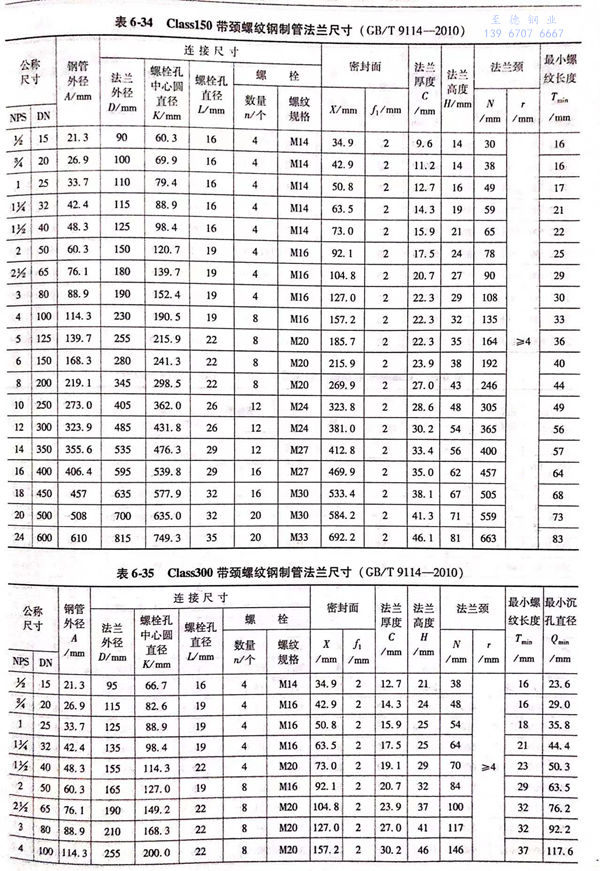

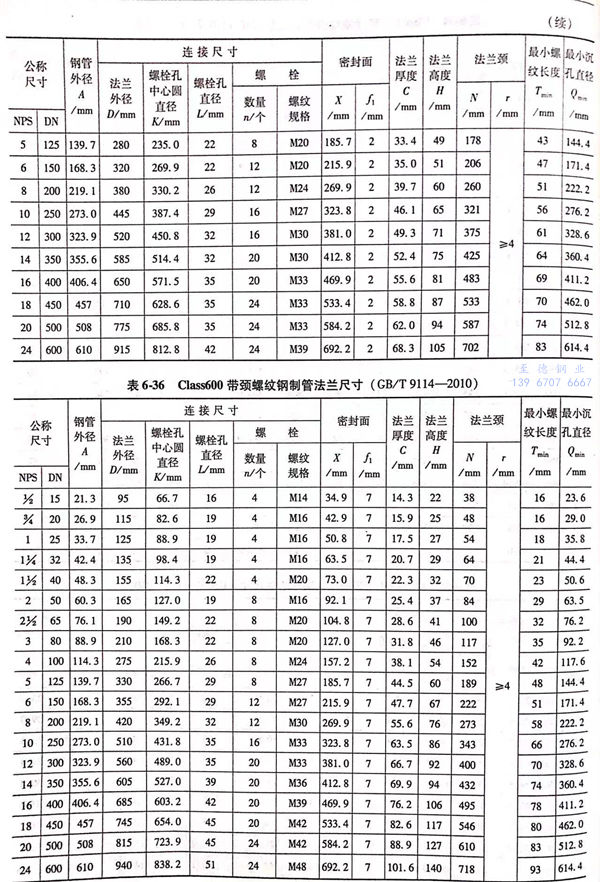

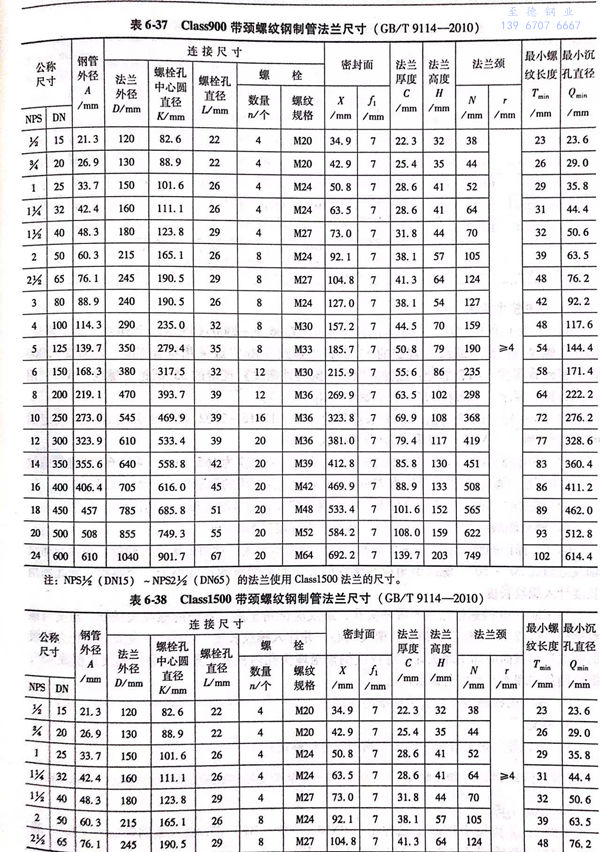

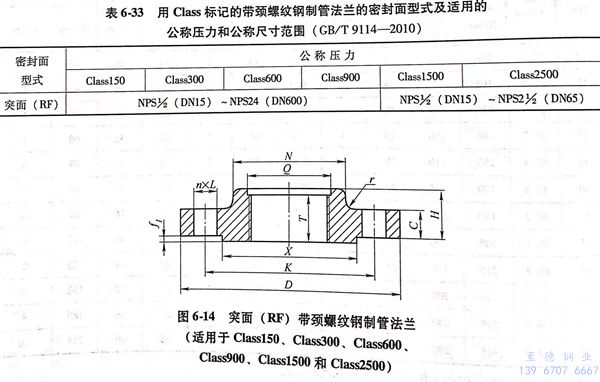

2. 用(yong)(yong)Class標(biao)記(ji)的帶(dai)頸螺紋(wen)(wen)鋼(gang)制(zhi)(zhi)管法蘭：用(yong)(yong)Class標(biao)記(ji)的帶(dai)頸螺紋(wen)(wen)鋼(gang)制(zhi)(zhi)管法蘭的密封(feng)面型式(shi)及適用(yong)(yong)的公(gong)稱(cheng)壓力和公(gong)稱(cheng)尺(chi)寸(cun)范圍見表(biao)6-33;用(yong)(yong)Class標(biao)記(ji)的帶(dai)頸螺紋(wen)(wen)鋼(gang)制(zhi)(zhi)管法蘭的型式(shi)見圖6-14,尺(chi)寸(cun)見表(biao)6-34~表(biao)6-39。
二(er)、有關(guan)帶頸螺紋法蘭(lan)技術要求
1. PN標(biao)記的螺(luo)紋(wen)(wen)法(fa)蘭一般采(cai)用符合GB/T 7306.1-2000《55°密封管螺(luo)紋(wen)(wen) 第1部(bu)分(fen)：圓(yuan)柱內(nei)螺(luo)紋(wen)(wen)與圓(yuan)錐(zhui)(zhui)外(wai)螺(luo)紋(wen)(wen)》規定(ding)的55°圓(yuan)柱管螺(luo)紋(wen)(wen)（Rp)或采(cai)用符合GB/T 7306.2-2000《55°密封管螺(luo)紋(wen)(wen) 第2部(bu)分(fen)：圓(yuan)錐(zhui)(zhui)內(nei)螺(luo)紋(wen)(wen)與圓(yuan)錐(zhui)(zhui)外(wai)螺(luo)紋(wen)(wen)》規定(ding)的55°圓(yuan)錐(zhui)(zhui)管螺(luo)紋(wen)(wen)（Rc),用戶(hu)沒有特殊(shu)要求，一般按55°圓(yuan)柱管螺(luo)紋(wen)(wen)（Rp)制造。
2. Class標(biao)記的螺紋法(fa)蘭一般采用(yong)符合GB/T 12716-2002《60°密封管螺紋》規(gui)定(ding)的60°圓錐管螺紋（NPT),或采用(yong)為用(yong)戶新規(gui)定(ding)的螺紋。
3. 采用55°管(guan)(guan)螺紋(wen)時(shi)(shi)，DN150法蘭配用的(de)鋼管(guan)(guan)外徑應(ying)為(wei)165.1mm.采用60°圓錐管(guan)(guan)螺紋(wen)時(shi)(shi)，DN65法蘭配用鋼管(guan)(guan)外徑應(ying)為(wei)73mm;DN125法蘭配用的(de)鋼管(guan)(guan)外徑應(ying)為(wei)141.3mm。
4. 螺(luo)紋法蘭的內孔管螺(luo)紋加工(gong)，應使鋼管擰入后的端(duan)部(bu)靠近但不(bu)超(chao)出(chu)法蘭密封面。
5. 螺紋軸(zhou)線應與法蘭軸(zhou)線同心(xin)，其偏差不應超過5mm/m。
6. PN標記的(de)螺(luo)紋(wen)法蘭不帶埋(mai)頭(tou)孔，螺(luo)紋(wen)應倒(dao)角(jiao)至法蘭背面的(de)螺(luo)紋(wen)大徑處，角(jiao)度與螺(luo)紋(wen)軸線近似成(cheng)30°~50°.螺(luo)紋(wen)倒(dao)角(jiao)應與螺(luo)紋(wen)同心。如果倒(dao)角(jiao)的(de)長(chang)(chang)(chang)度小于一(yi)個螺(luo)距，則此倒(dao)角(jiao)長(chang)(chang)(chang)度計入螺(luo)紋(wen)長(chang)(chang)(chang)度。
7. Class150的(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)法蘭不帶埋(mai)頭孔(kong)，螺(luo)(luo)(luo)(luo)紋(wen)(wen)應(ying)(ying)倒(dao)角至(zhi)法蘭背面的(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)大徑處，角度(du)與(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)軸(zhou)(zhou)線近似成45°;螺(luo)(luo)(luo)(luo)紋(wen)(wen)倒(dao)角應(ying)(ying)與(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)同心，并計入螺(luo)(luo)(luo)(luo)紋(wen)(wen)長度(du)。Class300及其以上壓力(li)等級(ji)的(de)螺(luo)(luo)(luo)(luo)紋(wen)(wen)法蘭背面應(ying)(ying)加工(gong)埋(mai)頭孔(kong)，螺(luo)(luo)(luo)(luo)紋(wen)(wen)應(ying)(ying)倒(dao)角至(zhi)埋(mai)頭孔(kong)內徑處，角度(du)與(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)軸(zhou)(zhou)線近似成45°;螺(luo)(luo)(luo)(luo)紋(wen)(wen)倒(dao)角和埋(mai)頭孔(kong)均應(ying)(ying)與(yu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)同心。
8. 螺紋的(de)檢測應符合(he)有關標準(zhun)的(de)規定。
三、帶頸螺紋(wen)法蘭標(biao)記
1. 帶頸螺紋鋼制管法蘭應(ying)按下(xia)列規定進行(xing)標記：
公稱尺寸 → 公稱壓力 → 法(fa)蘭(lan)型(xing)式(shi)代(dai)號(hao)(hao)（Th) → 密(mi)封面型(xing)式(shi)代(dai)號(hao)(hao) → 螺(luo)紋特性(xing)代(dai)號(hao)(hao) → 材料代(dai)號(hao)(hao) → 標準(zhun)編號(hao)(hao)
2. 標記示例
示(shi)例1: 公稱尺寸DN80、公稱壓力PN10、突面（RF)帶頸螺(luo)(luo)紋(wen)鋼制管(guan)法(fa)蘭（Th)、螺(luo)(luo)紋(wen)采用55°圓錐管(guan)螺(luo)(luo)紋(wen)（Rc)、材料(liao)為20鋼，其(qi)標記為： 法(fa)蘭 DN80-PN10 Th RF Rc 20 GB/T 9114
示例2: 公稱尺寸NPS8(DN200)、公稱壓力Class300、突面（RF)帶頸螺紋鋼制管法蘭（Th)、螺紋采用60°圓錐管螺紋（NPT)、材料為06Cr19Ni10,其標記為：法蘭 NPS8(或DN200)-Class300 Th RF NPT 06Cr19Ni10 GB/T 9114
