一(yi)、對焊(han)環板式(shi)松套法蘭型式(shi)與尺寸

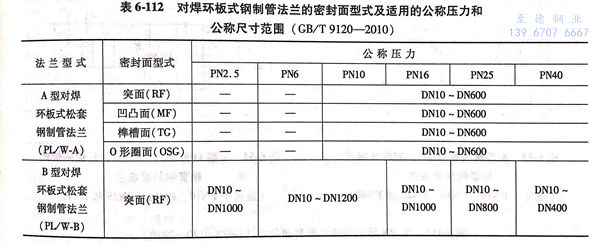

用PN標記的(de)對焊環板式松(song)套鋼制(zhi)管法蘭分(fen)為(wei)A型和B型兩(liang)種結(jie)構(gou)型式,其(qi)密封面型式及(ji)適用的(de)公(gong)稱壓力和公(gong)稱尺寸范圍見表6-112。

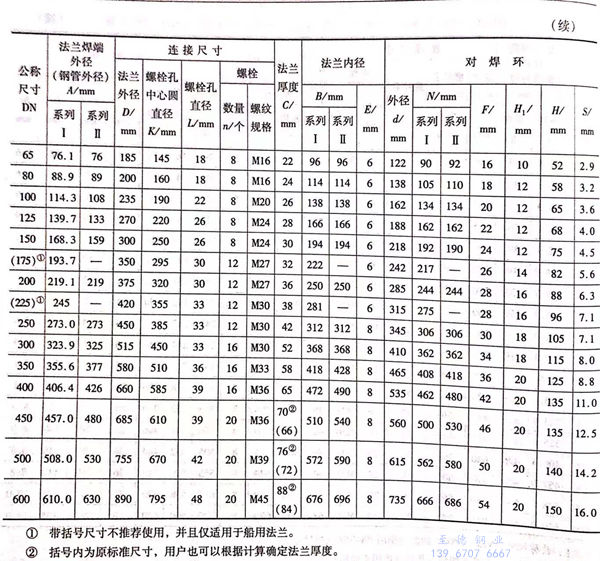

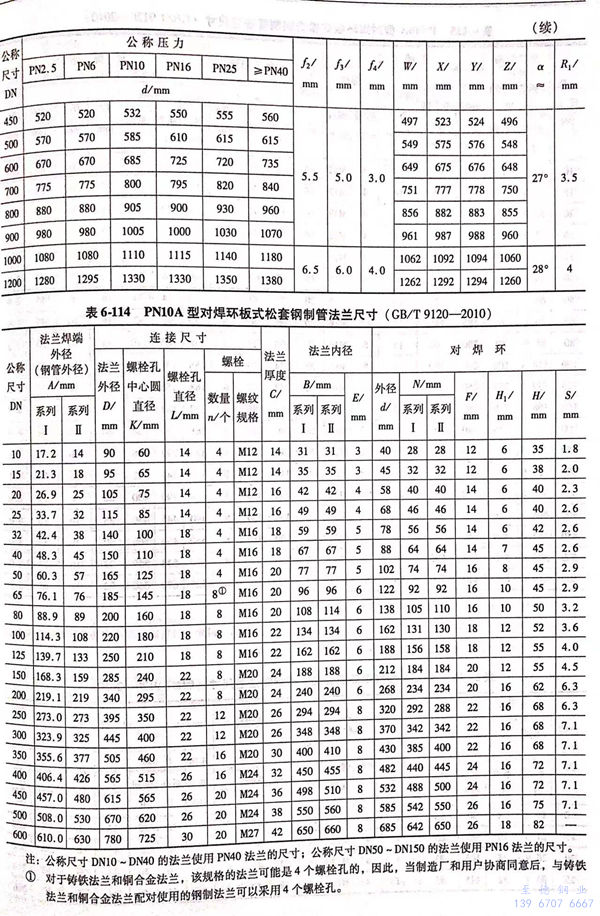

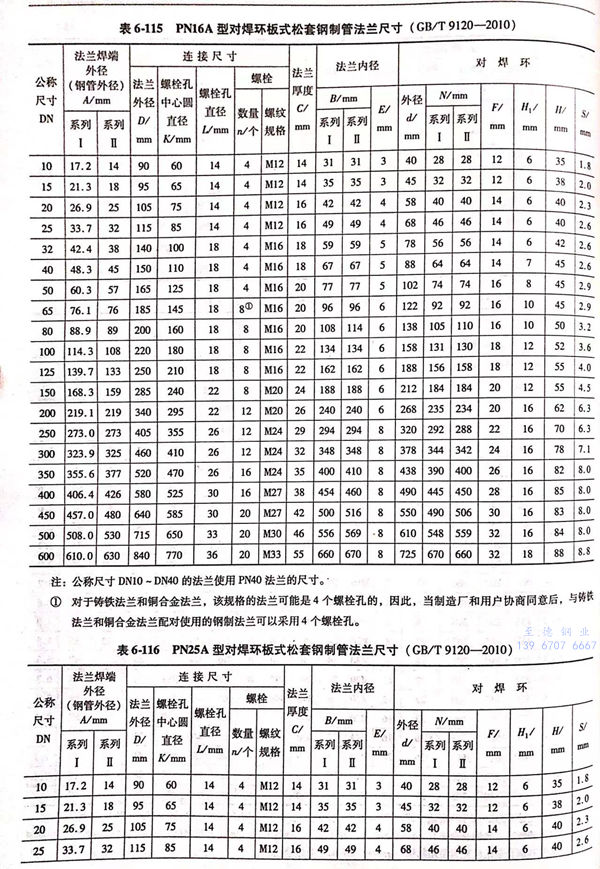

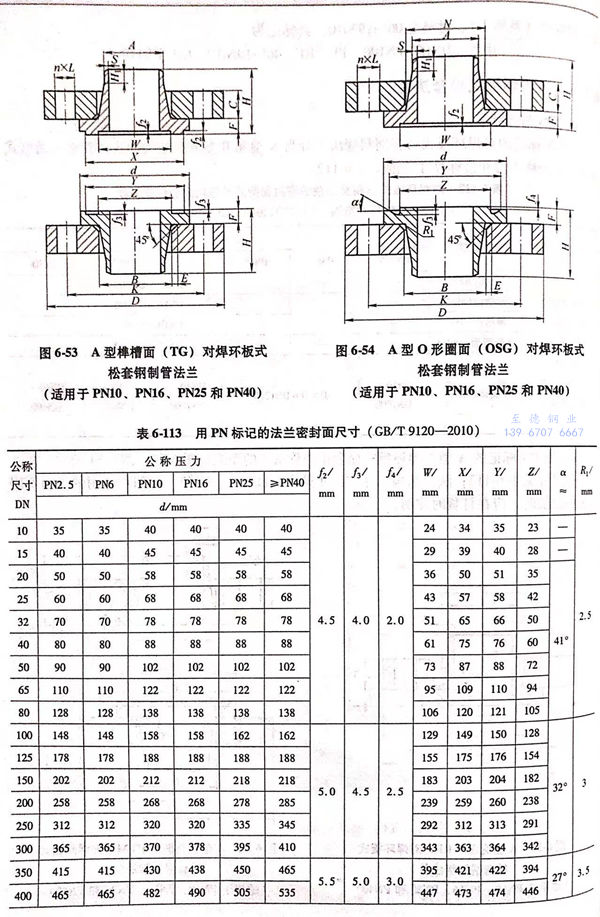

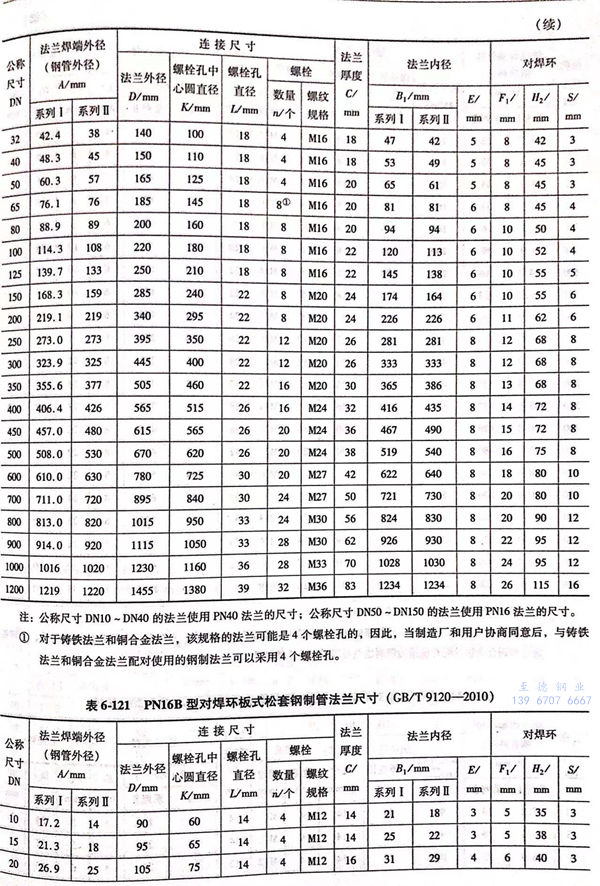

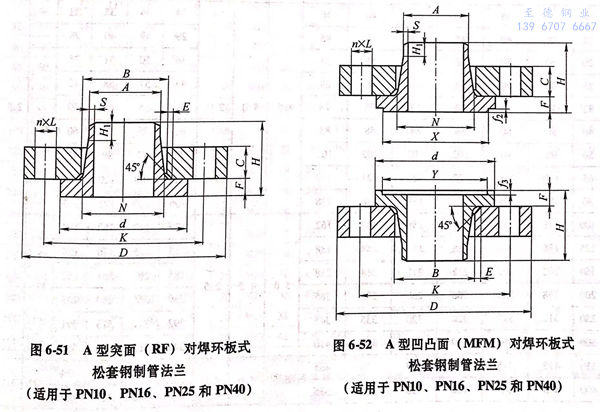

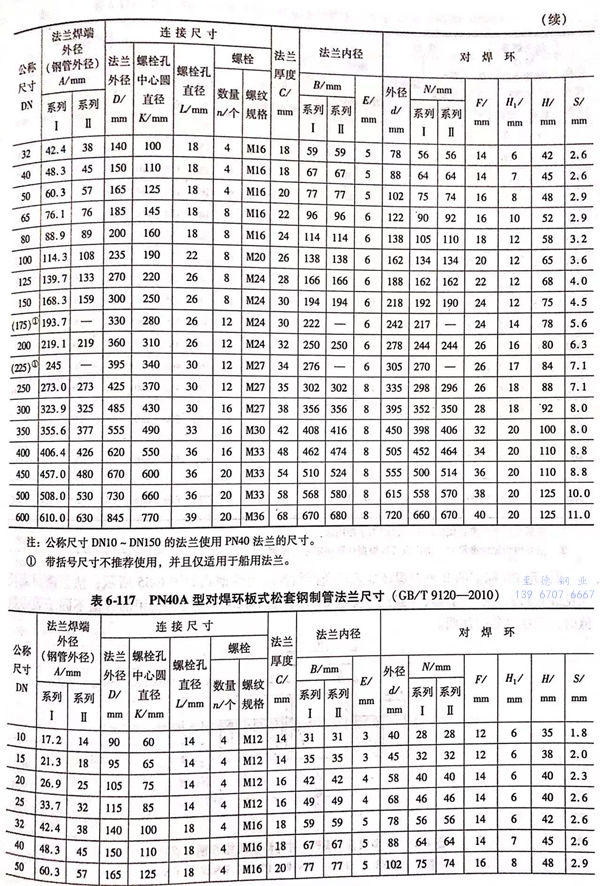

1. 用PN標記(ji)的(de)A型對焊環板(ban)式(shi)(shi)松套鋼制管法(fa)蘭的(de)型式(shi)(shi)如圖(tu)(tu)6-51~圖(tu)(tu)6-54所(suo)示;法(fa)蘭密封面(mian)尺寸見表6-113;法(fa)蘭結(jie)構尺寸或尺寸見表6-114~表6-117,當用戶選用的(de)S值不同于表中(zhong)數值時,應在訂貨時注明。

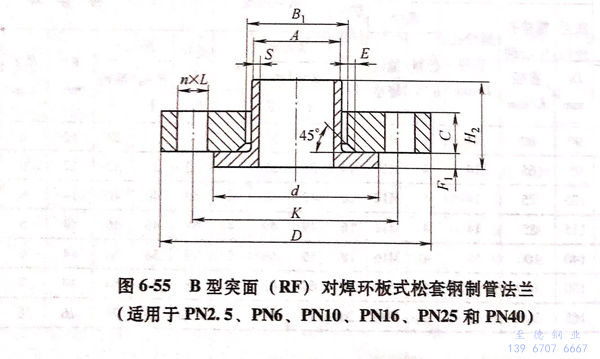

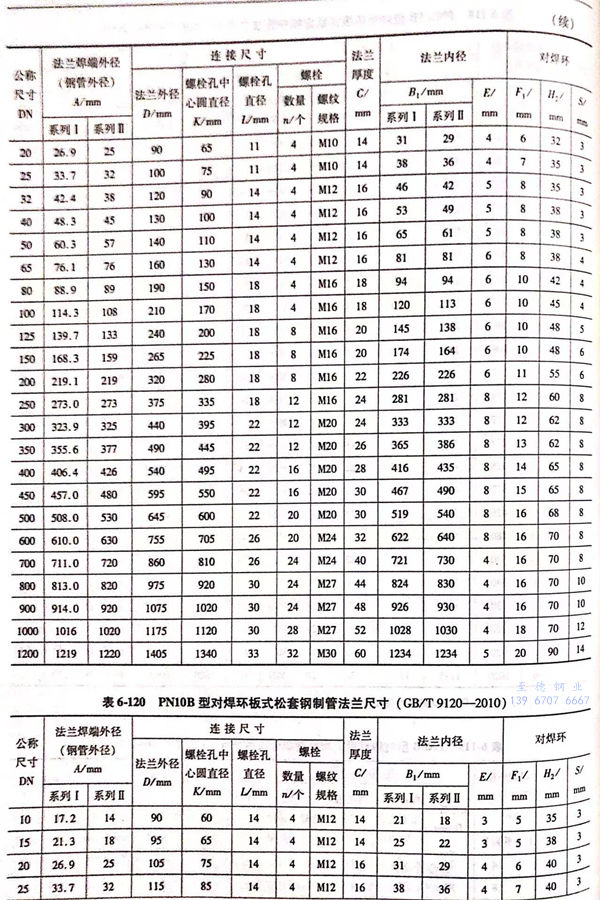

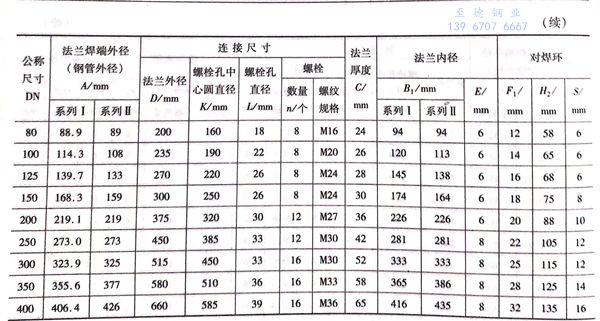

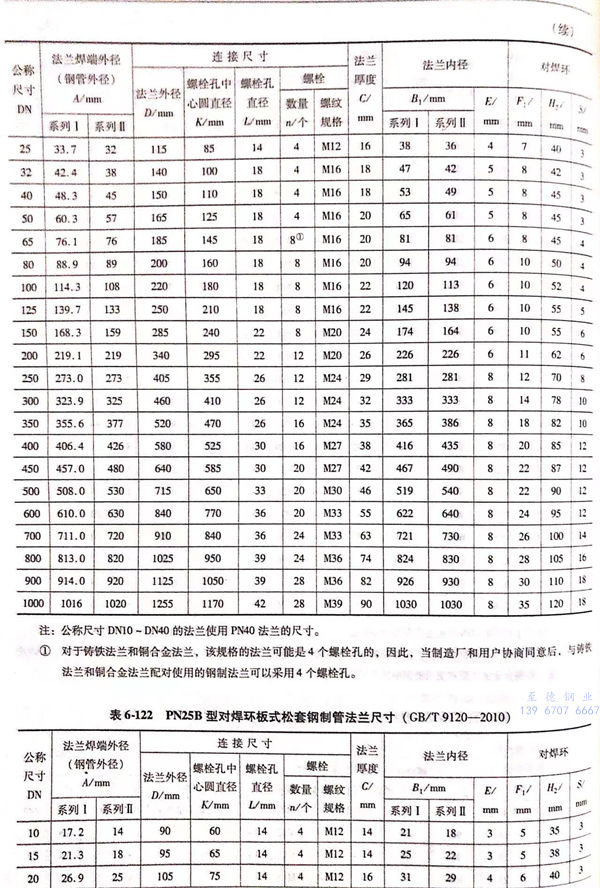

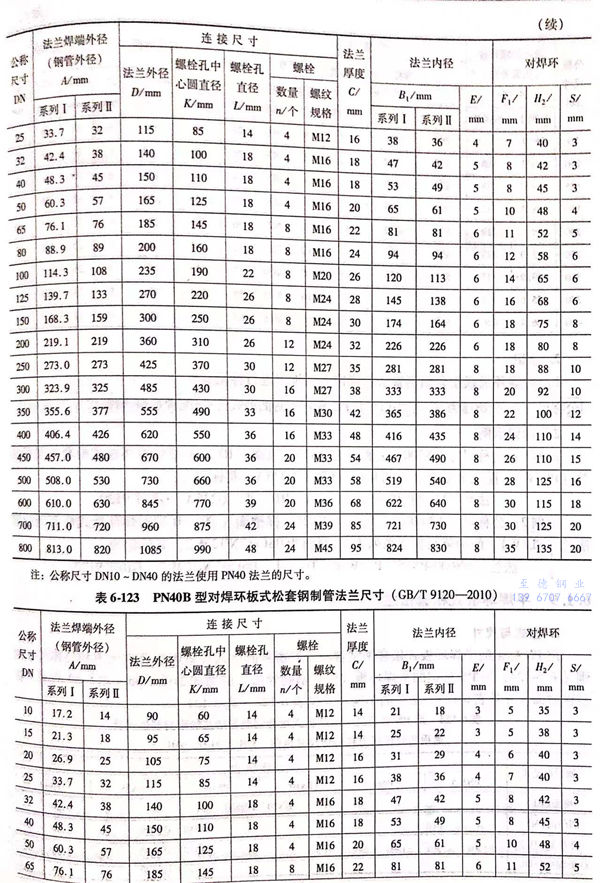

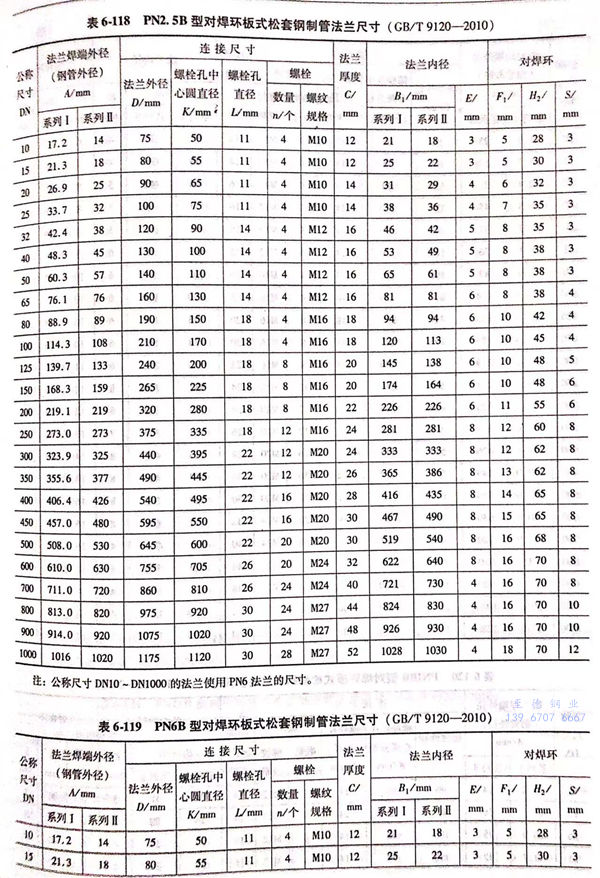

2. 用PN標(biao)記的B型對焊環板(ban)式松套鋼制管法(fa)蘭的型式如(ru)圖6-55所示(shi);法(fa)蘭密封(feng)面(mian)尺寸(cun)見(jian)表6-113;法(fa)蘭結構尺寸(cun)或尺寸(cun)見(jian)表6-118~表6-123,當(dang)用戶選用的S值不同(tong)于表中數值時,應在訂貨時注明。
二、對(dui)焊(han)環板式松套法蘭標記
1. 對(dui)焊環板式(shi)松套(tao)鋼制管法蘭應按(an)下列規定進行標記:
公稱尺寸 → 公稱壓(ya)力 → 法蘭型(xing)式(shi)代號(hao)(hao)(PL/W) → 密封面型(xing)式(shi)代號(hao)(hao) → 配管系列 → 材料代號(hao)(hao) → 標準(zhun)編(bian)號(hao)(hao)
2. 標記示(shi)例
示例 1 : 公(gong)稱尺寸DN300、公(gong)稱壓(ya)力PN16、突面(RF)A型(xing)對(dui)焊環(huan)板式松套鋼(gang)制(zhi)管法(fa)蘭(lan)(PL/W)、配用(yong)米制(zhi)管(系(xi)列Ⅱ)、材料為(wei)Q235A,其標記(ji)為(wei):法(fa)蘭(lan) DN300-PN16 PL/W-A RF Ⅱ Q235A GB/T 9120
示(shi)例 2 :公(gong)稱尺寸DN600、公(gong)稱壓力(li)PN25、榫槽(cao)面(mian)(TG)B型對(dui)焊環板式松套鋼制管法蘭(PL/W)、配(pei)用(yong)英(ying)制管(系列Ⅰ)、材料為06Cr17Ni12Mo,其標記為:法蘭 DN600-PN25 PL/W-B TG Ⅰ 06Cr17Ni12Mo2 GB/T 9120
