根據電化學腐蝕原理，腐蝕過程中產生的電流大小可以代表腐蝕速率。由于陽極極化和陰極極化使腐蝕電池電位減小，從而降低腐蝕速率。產生陽極極化的主要原因是在腐蝕過程中，當溶液中有氧化劑時，在陽極表面產生了保護性的氧化膜，使金屬鈍化。其電位正移可達0.2～2V，可使腐蝕速率降低幾個數量級。

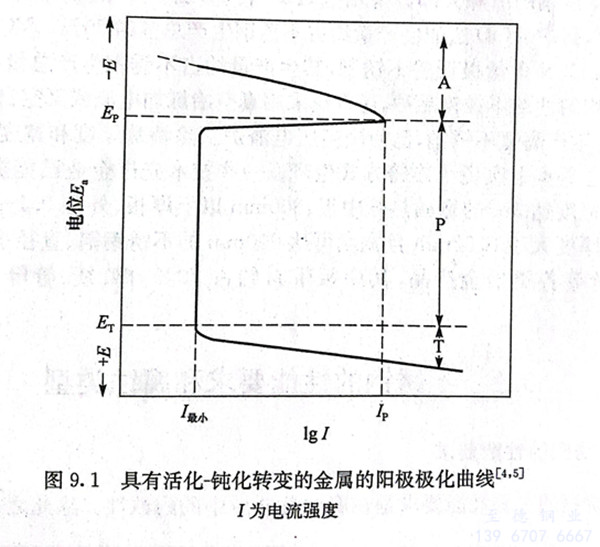

 工(gong)業上廣泛應用的(de)(de)鐵、鉻、鎳(nie)、鈦(tai)及其(qi)合金的(de)(de)活化(hua)(hua)(hua)-鈍(dun)(dun)化(hua)(hua)(hua)曲線具有(you)特殊(shu)的(de)(de)形式(shi)，它們的(de)(de)活化(hua)(hua)(hua)-鈍(dun)(dun)化(hua)(hua)(hua)轉變的(de)(de)陽(yang)(yang)極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)曲線如圖9.1所示。圖中有(you)三個不同(tong)電(dian)(dian)化(hua)(hua)(hua)學行為(wei)區域：活化(hua)(hua)(hua)區A、鈍(dun)(dun)化(hua)(hua)(hua)區P和過鈍(dun)(dun)化(hua)(hua)(hua)區T。由于極(ji)(ji)(ji)化(hua)(hua)(hua)的(de)(de)作用，隨著腐(fu)蝕電(dian)(dian)流強(qiang)度(du)的(de)(de)增加，陽(yang)(yang)極(ji)(ji)(ji)電(dian)(dian)位E。升高，當陽(yang)(yang)極(ji)(ji)(ji)極(ji)(ji)(ji)化(hua)(hua)(hua)曲線達到(dao)(dao)最大值，相應電(dian)(dian)極(ji)(ji)(ji)電(dian)(dian)位為(wei)Ep，電(dian)(dian)流強(qiang)度(du)為(wei)Ip時，產生了陽(yang)(yang)極(ji)(ji)(ji)鈍(dun)(dun)化(hua)(hua)(hua)，陽(yang)(yang)極(ji)(ji)(ji)過程(cheng)受到(dao)(dao)極(ji)(ji)(ji)大障礙，此時電(dian)(dian)流強(qiang)度(du)突然下降(jiang)到(dao)(dao)最小(xiao)(xiao)值I最小(xiao)(xiao)，Ep稱(cheng)為(wei)初始(shi)鈍(dun)(dun)化(hua)(hua)(hua)電(dian)(dian)位，Ip稱(cheng)為(wei)臨界電(dian)(dian)流強(qiang)度(du)。在很(hen)寬的(de)(de)陽(yang)(yang)極(ji)(ji)(ji)電(dian)(dian)位范圍內(nei)極(ji)(ji)(ji)化(hua)(hua)(hua)時，一直保持I最小(xiao)(xiao)的(de)(de)腐(fu)蝕電(dian)(dian)流強(qiang)度(du)，此時腐(fu)蝕速率大大降(jiang)低，陽(yang)(yang)極(ji)(ji)(ji)處(chu)于鈍(dun)(dun)化(hua)(hua)(hua)區P。

 陽極電(dian)(dian)位超過(guo)Er后，腐蝕(shi)(shi)電(dian)(dian)流又增加(jia)(jia)，這種現象稱為過(guo)鈍(dun)化。ET稱為過(guo)鈍(dun)化電(dian)(dian)位，陽極處(chu)于(yu)過(guo)鈍(dun)化區T，此(ci)時金屬的腐蝕(shi)(shi)速率又增加(jia)(jia)。

 根據具(ju)有活化-鈍化轉變的(de)金(jin)屬或合金(jin)的(de)陽極(ji)(ji)極(ji)(ji)化曲(qu)線(xian)和陰極(ji)(ji)極(ji)(ji)化曲(qu)線(xian)的(de)相對位置，可以分析該金(jin)屬和合金(jin)鈍化狀態(tai)的(de)穩定性。
