各單位實際遵循的(de)專業條件關(guan)系可能有差異(yi)，但大致類似。這(zhe)里將以國內外多家大型單位常遵循的(de)專業條件關(guan)系為(wei)實例進行介紹(shao)。

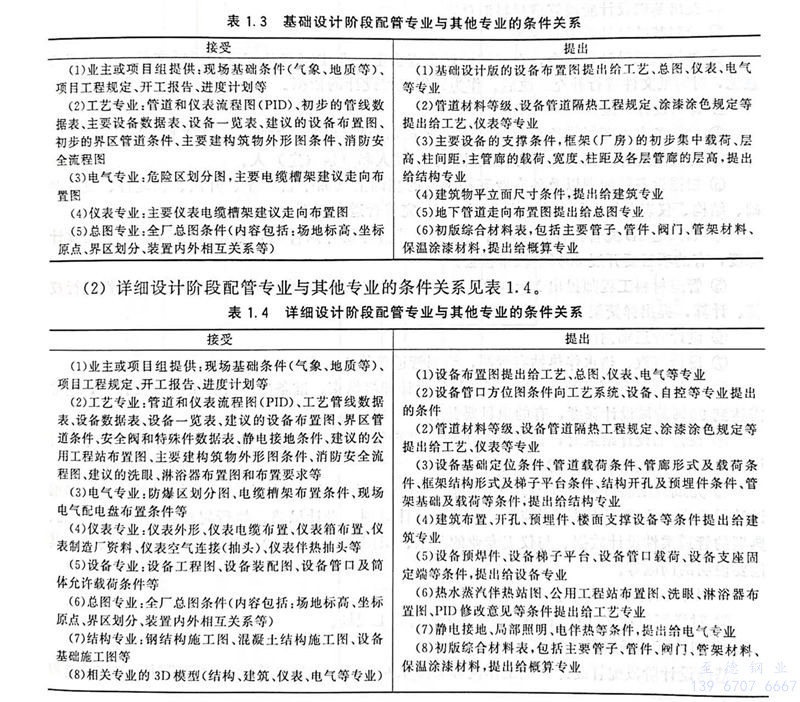

一(yi)、基礎設計階(jie)段(duan)配管專(zhuan)業(ye)與其他專(zhuan)業(ye)的條件關系見表(biao)1.3。


表 3.jpg


二、詳細設計階(jie)段配管專業與(yu)其他(ta)專業的條件關(guan)系見表1.4。


接受


（1）業(ye)主或項(xiang)目組(zu)提供：現場基礎條(tiao)件（氣象、地(di)質(zhi)等(deng)）、項(xiang)目工程(cheng)規定、開工報(bao)告、進度計劃等(deng)

（2）管道材料等(deng)級、設(she)備管道隔(ge)熱工(gong)程規(gui)定、涂漆(qi)涂色(se)規(gui)定等(deng)提出給(gei)工(gong)藝、儀表(biao)等(deng)專(zhuan)業(ye)

（3）電(dian)氣(qi)專業：防爆(bao)區劃(hua)分圖、電(dian)纜槽架布(bu)置(zhi)條(tiao)件、現場電(dian)氣(qi)配電(dian)盤布(bu)置(zhi)條(tiao)件等

（4）儀(yi)(yi)表(biao)(biao)專業(ye)：儀(yi)(yi)表(biao)(biao)外形、儀(yi)(yi)表(biao)(biao)電纜(lan)布(bu)(bu)置、儀(yi)(yi)表(biao)(biao)箱布(bu)(bu)置、儀(yi)(yi)表(biao)(biao)制造廠資料、儀(yi)(yi)表(biao)(biao)空(kong)氣連接（抽頭）、儀(yi)(yi)表(biao)(biao)伴熱(re)抽頭等

（5）設備(bei)(bei)專業：設備(bei)(bei)工程圖(tu)、設備(bei)(bei)裝配圖(tu)、設備(bei)(bei)管口及筒(tong)體允許載(zai)荷條件等

（6）總(zong)圖(tu)專業：全廠總(zong)圖(tu)條(tiao)件（內容包括：場地標高(gao)、坐標原點、界區劃分、裝置內外相互關系等）

（7）靜電(dian)接地、局部照(zhao)明、電(dian)伴熱等條件，提(ti)出給電(dian)氣專業

（7）結(jie)構專業：鋼結(jie)構施工圖、混凝土(tu)結(jie)構施工圖、設(she)備基礎(chu)施工圖等

（8）相關專(zhuan)業的(de)3D模型（結構、建筑、儀表、電氣等專(zhuan)業）


提出


（1）設(she)備布置(zhi)圖提出給(gei)工藝(yi)、總圖、儀表、電氣等(deng)專業（2）設(she)備管口方(fang)位圖條件(jian)向工藝(yi)系統、設(she)備、自控等(deng)專業提出的(de)條件(jian)

（2）工(gong)藝專業：管(guan)道(dao)和儀表流(liu)程(cheng)圖(tu)（PID）、工(gong)藝管(guan)線(xian)數據表、設(she)(she)備數據表、設(she)(she)備一覽表、建議的設(she)(she)備布(bu)(bu)置圖(tu)、界(jie)區(qu)管(guan)道(dao)條(tiao)件(jian)、安全閥和特殊(shu)件(jian)數據表、靜電接(jie)地(di)條(tiao)件(jian)、建議的公用(yong)工(gong)程(cheng)站布(bu)(bu)置圖(tu)、主要建構筑(zhu)物外形圖(tu)條(tiao)件(jian)、消防安全流(liu)程(cheng)圖(tu)、建議的洗眼、淋浴器布(bu)(bu)置圖(tu)和布(bu)(bu)置要求等

（3）設(she)備基礎(chu)定位條(tiao)(tiao)件(jian)、管(guan)道載(zai)(zai)荷(he)條(tiao)(tiao)件(jian)、管(guan)廊形式(shi)及載(zai)(zai)荷(he)條(tiao)(tiao)件(jian)、框架結(jie)構(gou)形式(shi)及梯子(zi)平臺(tai)條(tiao)(tiao)件(jian)、結(jie)構(gou)開孔及預埋件(jian)條(tiao)(tiao)件(jian)、管(guan)架基礎(chu)及載(zai)(zai)荷(he)等條(tiao)(tiao)件(jian)，提(ti)出給結(jie)構(gou)專(zhuan)業

（4）建(jian)筑布置(zhi)、開(kai)孔、預埋件、樓(lou)面支撐設備等條(tiao)件提出給建(jian)筑專業

（5）設(she)備預焊件(jian)、設(she)備梯子平(ping)臺、設(she)備管口(kou)載荷(he)、設(she)備支(zhi)座(zuo)固定端等條件(jian)，提出給(gei)設(she)備專業

（6）熱水(shui)蒸汽伴熱站圖(tu)、公(gong)用工(gong)程站布置圖(tu)、洗眼、淋浴器布置圖(tu)、PID修改意見(jian)等條(tiao)件提出給工(gong)藝專業

（8）初版綜合材(cai)料表(biao)，包括主要管子、管件、閥(fa)門(men)、管架材(cai)料、保溫涂漆材(cai)料，提出給概算專(zhuan)業
