1. 基礎設計階段(duan)
①. 根(gen)據項目(mu)規定(ding)(ding)確定(ding)(ding)配管設計范圍、進度要(yao)求，確定(ding)(ding)基(ji)礎設計深度要(yao)求。
②. 估算工作量，確定(ding)專業設計(ji)負責人(ren)、設計(ji)人(ren)、校核人(ren)和審定(ding)人(ren)等人(ren)力(li)資源。
③. 制定(ding)配(pei)管(guan)設計工程規定(ding)，如裝置(zhi)布置(zhi)規定(ding)、管(guan)道(dao)布置(zhi)規定(ding)、管(guan)道(dao)材料等級規定(ding)、管(guan)道(dao)隔(ge)熱設計規定(ding)、設備及管(guan)道(dao)涂漆規定(ding)等資料。
④. 管(guan)(guan)道(dao)應力工程師對需要進(jin)行應力計算的管(guan)(guan)道(dao)編制臨界管(guan)(guan)道(dao)一覽表。
⑤. 管道(dao)材料工程(cheng)師根據工藝系統(tong)專(zhuan)業的(de)管道(dao)及(ji)儀表流程(cheng)圖和管道(dao)數據表編制管道(dao)材料等(deng)級規定。如需要3D配管設計，則需要編制管道(dao)材料數據庫。
⑥. 設計主要管道走向圖。在基礎設計的前期階段，需要對高溫、高壓、低溫、大口徑不銹(xiu)鋼管(guan)道及影響設備布置的管道，進行初步的管道走向研究。
⑦. 確定管(guan)廊(lang)的寬度、層數和標高，設計管(guan)廊(lang)管(guan)道走(zou)向圖(tu)。
⑧. 提出基礎設計階(jie)段(duan)結(jie)構、建筑(zhu)條件。
⑨. 如果是3D配管設(she)計(ji)，3D模型內一(yi)般需達到30％階段設(she)計(ji)深(shen)度。
⑩. 提出(chu)基礎設計階段管道材料匯總表。
?. 繪制(zhi)基礎設計管道(dao)布(bu)置圖。
?. 參(can)加基礎(chu)設計(ji)審查(cha)(cha)會，在基礎(chu)設計(ji)審查(cha)(cha)會上，業主(zhu)審查(cha)(cha)基礎(chu)設計(ji)圖紙(zhi)(zhi)文(wen)件(jian)。根(gen)據(ju)審查(cha)(cha)意見，對(dui)圖紙(zhi)(zhi)文(wen)件(jian)進(jin)行補(bu)充修改(gai)后，作為詳細工程設計(ji)的(de)依據(ju)。
2. 詳細設(she)計(ji)階(jie)段
①. 將(jiang)設備(bei)布置圖提供給有(you)關專業，完善詳細設計階段管道材料等級等工程規定。
②. 將裝置進行分(fen)區，確定分(fen)區設計人(ren)(ren)(ren)、校核人(ren)(ren)(ren)和審核（定）人(ren)(ren)(ren)。
③. 根(gen)據設備裝配(pei)圖(tu)以及各專(zhuan)業互提條件的基(ji)礎(chu)上（如平臺梯(ti)子、開洞、預埋(mai)件、設備基(ji)礎(chu)、結構、儀表電(dian)氣、管(guan)口(kou)方位等資料）深化(hua)完善管(guan)道(dao)布置圖(tu)。
④. 如果是3D配管(guan)設計(ji)(ji)，在(zai)配管(guan)提出結構(gou)載荷等設計(ji)(ji)條件(jian)后，通常需達(da)到60％階段設計(ji)(ji)深度(du)，有的項目要開展60％階段審核會。
⑤. 管(guan)道(dao)材料(liao)工程(cheng)師提出(chu)MR文(wen)件、特殊(shu)管(guan)件圖，管(guan)道(dao)應(ying)力專業工程(cheng)師對管(guan)道(dao)柔性進行(xing)校核、計算，提出(chu)彈簧架(jia)、特殊(shu)管(guan)架(jia)等條(tiao)件。
⑥. 設計管道軸測圖(tu)。
⑦. 設計蒸汽、熱(re)水(shui)伴(ban)熱(re)站布置(zhi)圖，編制管道伴(ban)熱(re)連接表。
⑧. 如果是3D配(pei)管設(she)計，在配(pei)管的(de)詳細(xi)設(she)計即將(jiang)結束、準備(bei)出正式施工圖紙文件前，通常需達(da)到90％階(jie)段(duan)設(she)計深度，有的(de)項(xiang)目要(yao)開展(zhan)90％階(jie)段(duan)審核會。
⑨. 在詳(xiang)細設(she)計結(jie)束時，管道材料(liao)(liao)(liao)工程師進行管道材料(liao)(liao)(liao)匯總，此次材料(liao)(liao)(liao)統(tong)計是(shi)配管專業所用全部(bu)材料(liao)(liao)(liao)（包(bao)括輔助材料(liao)(liao)(liao)）的最終匯總。
⑩. 完(wan)成(cheng)施(shi)工版設(she)備(bei)布置(zhi)圖(tu)、管(guan)道平面布置(zhi)圖(tu)、軸(zhou)測圖(tu)等設(she)計(ji)文件，編制圖(tu)紙目錄和詳細設(she)計(ji)說明書。管(guan)道設(she)計(ji)說明書應包括管(guan)道的(de)設(she)計(ji)原則、設(she)計(ji)思路(lu)、執(zhi)行(xing)規范、典(dian)型(xing)配管(guan)研究、典(dian)型(xing)的(de)管(guan)道柔性設(she)計(ji)數據(ju)、與儀表專業(ye)的(de)分工、識圖(tu)方法（圖(tu)例）、施(shi)工要求、采(cai)購要求、其他要說明的(de)問題等。
?. 設計文件整理校審會簽簽署。
?. 對詳細設計文(wen)件存檔，打印藍圖(tu)發(fa)送到施工現場(chang)。
?. 到施工(gong)現場進行(xing)設計交底。

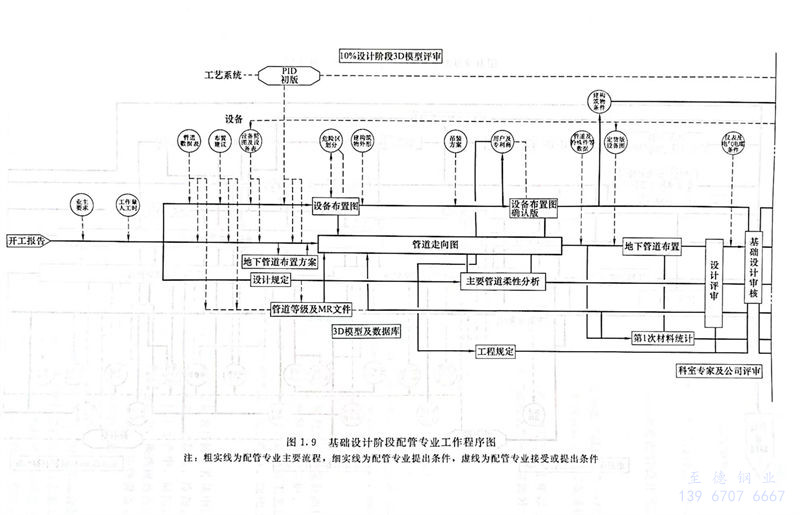

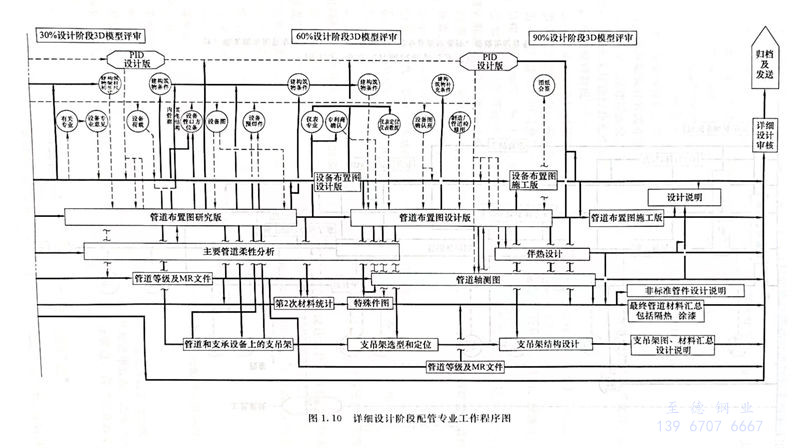

基礎設計階(jie)段配管(guan)設計一(yi)(yi)般工作(zuo)流程(cheng)如圖(tu)1.9所示，詳細設計階(jie)段配管(guan)設計一(yi)(yi)般工作(zuo)流程(cheng)如圖(tu)1.10所示。
工(gong)(gong)程應用：配管設計文件編號錯誤引起(qi)施工(gong)(gong)漏項
配(pei)管設計(ji)(ji)詳細(xi)設計(ji)(ji)圖紙文(wen)件(jian)，編(bian)號(hao)排序(xu)編(bian)制(zhi)正確，才能讓現(xian)場施工(gong)人員方便地(di)找到(dao)。某項目，因配(pei)管設計(ji)(ji)文(wen)件(jian)入庫存檔環(huan)節沒有認真完成，設計(ji)(ji)文(wen)件(jian)編(bian)號(hao)和排序(xu)較(jiao)亂，連配(pei)管設計(ji)(ji)人自己都(dou)不能快(kuai)速(su)地(di)找到(dao)某些圖紙文(wen)件(jian)，造成施工(gong)現(xian)場漏施工(gong)部分管道，到(dao)“三查(cha)四定”時才發現(xian)。
