AutoCAD是Autodesk公(gong)司開發(fa)的(de)專(zhuan)門用于計算(suan)機繪圖(tu)設(she)計工作的(de)軟件包(bao)，是當今各(ge)種設(she)計領(ling)域廣泛(fan)使(shi)用的(de)繪圖(tu)工具(ju)。

  AutoCAD可以(yi)繪制任意二維和(he)三維圖形，并且同(tong)傳統(tong)的手(shou)工繪圖相(xiang)比，用Auto-CAD繪圖速度更快、精度更高，而且便于個性(xing)化，它(ta)已(yi)經在(zai)壓力管道設計(ji)中得到了(le)廣泛應(ying)用。

  AutoCAD具有良好(hao)的用(yong)戶界面，通過交互菜(cai)單或命令(ling)行方式(shi)便可以進行各種(zhong)操作。它的多文檔(dang)設(she)計(ji)環(huan)境(jing)，讓(rang)非計(ji)算機(ji)專業人員也能很快地學會(hui)使(shi)用(yong)。

  AutoCAD的(de)功能有很多，壓力(li)管(guan)道(dao)(dao)設計(ji)常用到的(de)僅是(shi)其中的(de)一(yi)小部(bu)分(fen)，如(ru)繪圖(tu)工(gong)具(ju)(ju)、標注工(gong)具(ju)(ju)、對象捕捉(zhuo)工(gong)具(ju)(ju)、圖(tu)層(ceng)管(guan)理、塊的(de)操作、在等軸(zhou)測面中繪制管(guan)道(dao)(dao)軸(zhou)測圖(tu)、輸(shu)出(chu)、打(da)印與(yu)發布圖(tu)形等。

  具體操作(zuo)步驟，可(ke)以(yi)參考 AutoCAD命令行內的(de)(de)提示，也可(ke)以(yi)參考AutoCAD自帶的(de)(de)幫助文件，互聯(lian)網上也有很(hen)多相關的(de)(de)參考資料(liao)。

  掌(zhang)握AutoCAD的(de)(de)一(yi)系(xi)列操作(zuo)技巧(qiao)，可以很(hen)好地提高工作(zuo)效(xiao)率。下面僅(jin)以AutoCAD為(wei)例，列舉三個(ge)壓力管道(dao)設(she)計時(shi)可以提高工作(zuo)效(xiao)率的(de)(de)小技巧(qiao)，以起拋磚引玉的(de)(de)作(zuo)用(yong)。其他壓力管道(dao)設(she)計軟件，也有(you)很(hen)多類似的(de)(de)應(ying)用(yong)技巧(qiao)，可以在不斷(duan)地學習、實踐、總結和研究中掌(zhang)握。

工程實例一(yi)： 快捷裁剪技(ji)巧

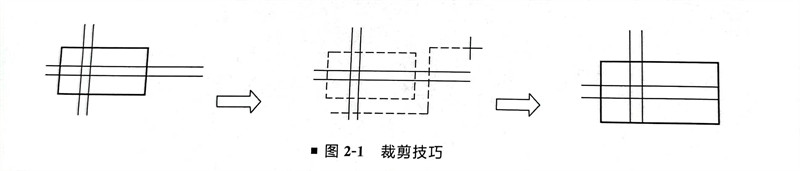

如圖(tu)2-1所(suo)示(shi)，要對圖(tu)中邊框（可以是圓）外的直線進行(xing)裁剪，普通辦(ban)(ban)法(fa)就(jiu)是選擇(ze)裁剪邊界后再選擇(ze)要裁剪的線段(duan)，實際上AutoCAD還有(you)較為簡捷的辦(ban)(ban)法(fa)，其做法(fa)如下。

①. 按常規執(zhi)行裁(cai)剪命令，選擇裁(cai)剪邊界(jie)，回車確認。

②. 在(zai)提示選(xuan)擇要裁剪的線段元(yuan)素時輸(shu)入“f”（即(ji)fence），回車確認。

③. 在提示“First Fence Point”下繪制與要裁(cai)剪(jian)線(xian)段相交的連續橡皮筋(jin)直線(xian)，回車確認(ren)即(ji)可。

工程實例二： 使用AutoCAD 的快(kuai)速選(xuan)擇(ze)功能(neng)

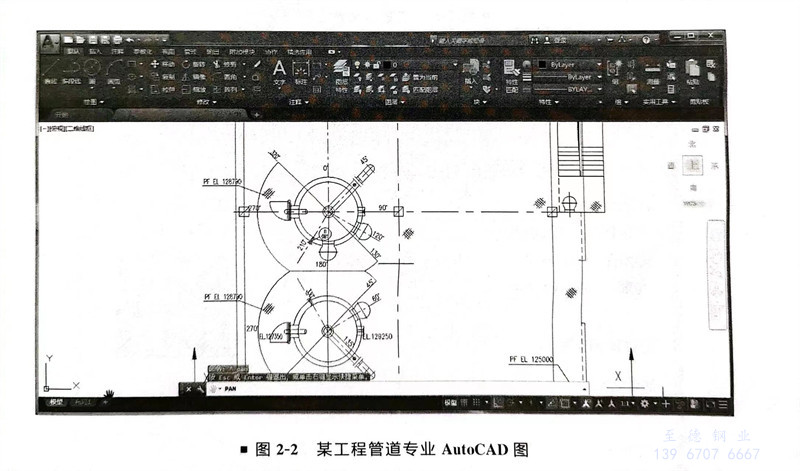

①. 某工程(cheng)管(guan)道專業AutoCAD圖(tu)內，需要(yao)修改(gai)梯(ti)子和平臺(tai)的(de)線條顏(yan)色，如圖(tu)2-2所示。

②. 可(ke)以(yi)在命令行輸人“qselect””或(huo)者打(da)開“工具”菜單，單擊(ji)“快(kuai)(kuai)速選擇”，出(chu)現如圖2-3所示對話框，可(ke)以(yi)根據提(ti)示快(kuai)(kuai)速成批選擇 AutoCAD圖內目標對象，統一成批修(xiu)改，比單個選擇修(xiu)改快(kuai)(kuai)捷(jie)一些(xie)。

工程實(shi)例三： AutoCAD 批處理打印(yin)圖紙

①. 在需要打(da)印的 AutoCAD圖(tu)紙內找一(yi)張“1090-15-60-330-0500-001．dwg”，打(da)開后進行打(da)印設置，再對頁面設置命(ming)名為(wei)“1090項(xiang)目圖(tu)紙打(da)印一(yi)”，見圖(tu)2-4所示(shi)。

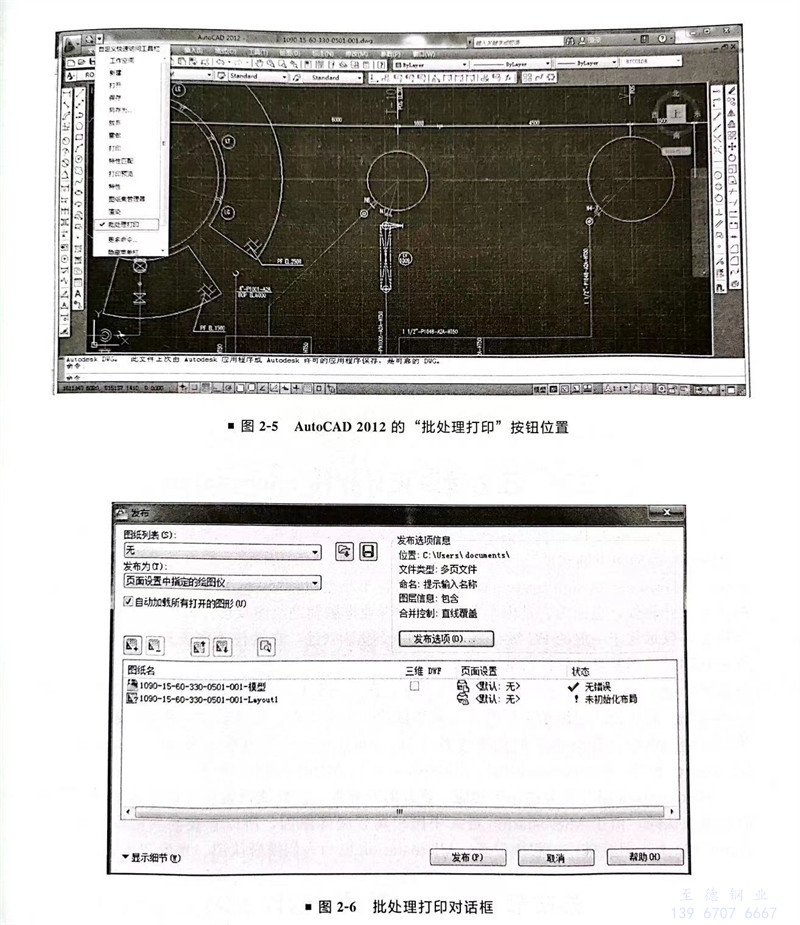

②. 選擇AutoCAD界(jie)面左上角(jiao)小按鈕，見圖(tu)2-5所示(shi)，或(huo)者在命令(ling)行輸入“publish”，會(hui)顯示(shi)圖(tu)2-6。

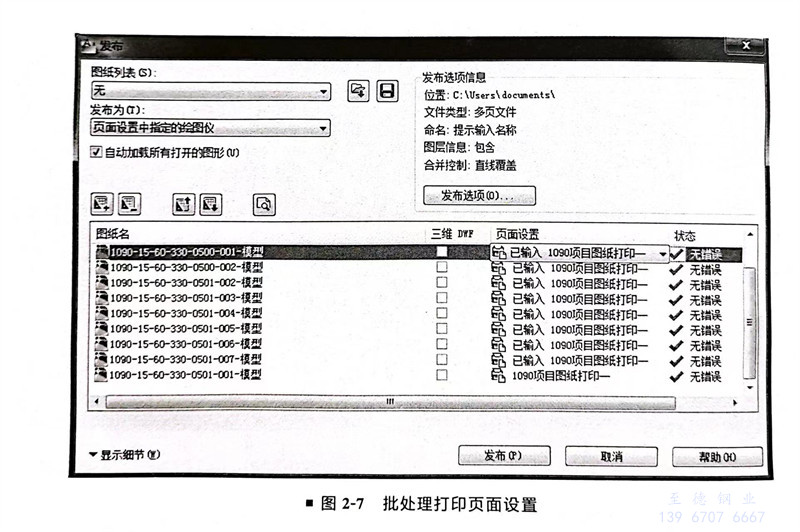

③. 添加需(xu)要批(pi)處理(li)打(da)印的所有(you)圖紙文件，在(zai)“頁面設(she)置”列，統一輸入并選擇(ze)“1090-15-60-330-0500-001．dwg”的頁面設(she)置“1090項(xiang)目(mu)圖紙打(da)印一”，如圖2-7所示，即可批(pi)處理(li)打(da)印。
