一、基本概況
通(tong)鋼磐石鋼管ф108mm精密(mi)軋管機(ji)(ji)組，2006年3月建成投產，原設計(ji)產能7萬噸／年，現已(yi)達到(dao)10萬噸／年。產品(pin)(pin)主要(yao)以(yi)中(zhong)厚壁管為主，兼顧(gu)D／S大于28的(de)薄壁管產品(pin)(pin)，最薄規格(ge)可(ke)(ke)生產φ159mmx4.5mm的(de)結構及流體(ti)管產品(pin)(pin)；該機(ji)(ji)組主要(yao)設備由太原通(tong)澤設計(ji)制(zhi)造，包括(kuo)立式穿(chuan)孔機(ji)(ji)、精密(mi)軋管機(ji)(ji)、12架三輥(gun)定徑機(ji)(ji)、矯直(zhi)機(ji)(ji)等，軋管機(ji)(ji)由濟南重工設計(ji)制(zhi)造，導(dao)盤裝配機(ji)(ji)構被設計(ji)成既可(ke)(ke)以(yi)裝配導(dao)盤也可(ke)(ke)以(yi)裝配 導(dao)板(ban)的(de)結構形式，可(ke)(ke)根(gen)據生產的(de)產品(pin)(pin)規格(ge)或(huo)采用(yong)導(dao)盤或(huo)采用(yong)導(dao)板(ban)。
二、產品(pin)規(gui)格及品(pin)種
以(yi)下為產(chan)品規(gui)格(ge)范圍。
外徑：φ73.02~168.3mm;
壁厚(hou)：4~30mm;
長度：6~12.5m。

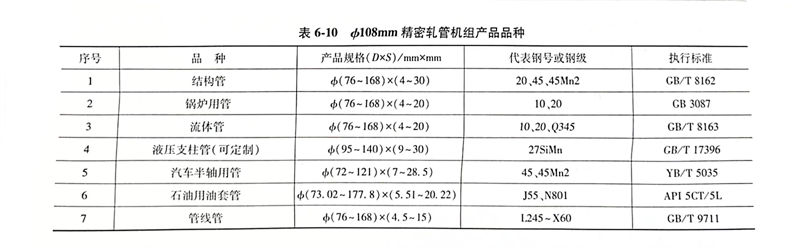

按照該機組以主要品種(zhong)中(zhong)厚壁為主，適合小批量多品種(zhong)的(de)生(sheng)產工(gong)藝特點，主要生(sheng)產品種(zhong)包括結構管(guan)、低中(zhong)壓(ya)(ya)鍋爐管(guan)、流(liu)體(ti)管(guan)、液壓(ya)(ya)支柱管(guan)、汽車(che)半軸管(guan)、石油用油、套管(guan)、管(guan)線管(guan)，見表6-10所示。
三、工(gong)藝流程
原料剪斷(duan)→加熱→穿孔→軋管→高壓水(shui)除(chu)鱗→定(ding)徑(jing)→冷卻→矯直→吹灰(hui)→切頭尾→渦(wo)流(liu)探傷（超聲）→水(shui)壓→人工(gong)檢查→噴標→包裝→檢斤→交庫。
四、φ108mm機組生產工藝及設備特(te)點
1. 原料(liao)采用熱軋圓管坯(pi)及連鑄坯(pi)
主要管坯(pi)規(gui)格有ф110mm、Φ120mm、ф130mm、φ140mm、φ150mm、φ160mm、φ180mm，采用(yong)(yong)多(duo)坯(pi)型適用(yong)(yong)于多(duo)規(gui)格靈活生產(chan)，利用(yong)(yong)環形加(jia)熱(re)爐進行管坯(pi)的加(jia)熱(re)，加(jia)熱(re)溫(wen)度(du)均勻穩定燒(shao)損(sun)低，使金屬損(sun)耗降低大(da)大(da)降低產(chan)品成本(ben)。
2. 采用立式錐形穿孔機
a. 可減少(shao)了(le)作(zuo)用在管(guan)坯上的周向(xiang)剪切(qie)力，有利于減少(shao)內外表面缺陷；
b. 穿孔(kong)效率高。穿孔(kong)出(chu)口速(su)度可(ke)達0.9m／s，穿孔(kong)周期短，產量高；
c. 毛(mao)管的同心度和(he)壁厚(hou)精(jing)度高。毛(mao)管壁厚(hou)不均(jun)度可(ke)在8％以下(xia)；
d. 可(ke)實現(xian)大延伸、大擴徑量(liang)(liang)穿孔。延伸系數可(ke)達4～5，擴徑量(liang)(liang)可(ke)達20％～30％，有(you)利于擴大產品規格；
e. 送進(jin)角8°～12°電動無極調整及15°的輾軋角，實現了根據材(cai)質及工(gong)藝要求進(jin)行自由轉換(huan)。
3. 采用精密軋管機(ji)
a. 采(cai)用限動循環芯棒軋(ya)制，提高壁厚控制精度及內表面質(zhi)量；
b. 采用集中減壁(bi)新型軋輥設計理念，使軋機(ji)最大減壁(bi)量可(ke)以(yi)(yi)達到5mm，而(er)且壁(bi)厚精度可(ke)以(yi)(yi)達到±7％以(yi)(yi)內；
c. 導(dao)盤裝配(pei)機構(gou)被設計(ji)成(cheng)既(ji)可(ke)(ke)以(yi)裝配(pei)導(dao)盤又可(ke)(ke)以(yi)裝配(pei)導(dao)板的(de)(de)結(jie)構(gou)，暨軋制薄壁管時采用軋輥與導(dao)板構(gou)成(cheng)的(de)(de)孔型(xing)模(mo)式，以(yi)減少金屬被擠入縫隙，造成(cheng)卡鋼，可(ke)(ke)生產D／S＞30的(de)(de)產品。
4. 采用12機架微張(zhang)力(li)定徑機
a. 根據生產需(xu)要(yao)，更換方便、靈(ling)活；
b. 采用(yong)自主設計的(de)三輥定徑孔型設計系統，較好解決了內六方問題。
5. 主要設備(bei)參數
a. 環形(xing)加熱爐(lu)的主要參(can)數包括：
爐體平均直徑：13.5m；
爐(lu)膛寬(kuan)度(du)：3.5m；
加(jia)熱(re)管坯(pi)外徑(jing)范圍：φ110～180mm；
加熱管坯長度范(fan)圍最大：3.2m；
爐子最大生產(chan)能(neng)力(li)：20t／h；
平均生產能力：15t／h；
管坯加(jia)熱(re)溫度(du)偏差(cha)：±10°。
b. 穿孔(kong)機的主要參數(shu)包括：
形式：錐(zhui)形輥立(li)式布置、側導板；
入口管坯直徑(jing)：φ110～180mm；
入口管坯長度(du)最(zui)大(da)：3200mm；
軋輥直徑：φ780mm；
喂入角(jiao)：8°～12°；
輾軋角(jiao)：15°；
最大出口速度(du)：0.9m／s；
軋(ya)制力：2000kN；
軋輥轉(zhuan)速：96～136r／min；
電機功(gong)率：2×1250kW；
過載系數(shu)：2；
出口毛管外徑：Φ115～195mm；
出口毛管(guan)長度最大：7200mm；
頂桿小車速度最(zui)大：3.0m／s；
頂桿小車(che)驅動方式：鋼(gang)絲繩(sheng)和卷揚機。
c. Accu-Roll軋管(guan)機(ji)組的主要參數包括(kuo)：
毛(mao)管外徑：φ110～200mm；
毛管(guan)壁(bi)厚：4.5～30mm；
芯棒總(zong)成(cheng)長度最(zui)大：12000mm；
工(gong)作(zuo)段最(zui)大長度最(zui)大：2500mm；
液壓限(xian)動速度(du)：0.10～0.30m／s；
限動行程小(xiao)于(yu)：2000mm；
循環芯(xin)棒：6支／組。
d. Accu-Roll主機(ji)的(de)主要參數(shu)包括：
主機軋輥裝置及(ji)主傳動裝置采用(yong)左右臥(wo)式(shi)布置。
軋輥直(zhi)徑(jing)：φ600～700mm，長度：600mm；
軋輥轉(zhuan)速(su)：100～150r／min；
兩軋輥最大(da)開口(kou)度：600mm；
軋輥軸向調整：0～80mm；
送進(jin)角：8°；
碾軋角：5°；
最(zui)大軋制力：650kN；
最大軋制轉矩（一個軸）：75kN·m；
主電機(ji)（帶水(shui)冷卻裝置(zhi)）：Z710-400；
功(gong)率（DC）：1000kW×2臺；
轉速：500／750r／min；
主減速機速比：4.75。
e. Accu-Roll軋機后臺的主要參數包括：
毛管(guan)直(zhi)徑：Φ110～200mm；
輥道速(su)度：3m／s；
輥道(dao)間距：1200mm；
輥(gun)道升降高度(du)：＋50mm；
扣瓦長度(du)：8160mm；
輥(gun)道電機：YGa160S1-16×4臺；
功率：0.48kW；
轉速：285r／min。
6. 定徑機的主要參數包括
形式：3輥單(dan)機(ji)架傳動；
定徑機機架數：12架；
換(huan)(huan)機架形式(shi)：液壓機械拉(la)出和換(huan)(huan)機架小車，可單獨(du)更換(huan)(huan)機架；
入口荒管外徑：φ110～200mm；
出口鋼管外徑(jing)：Φ73～180mm；
出口鋼(gang)管最大長(chang)度：13000mm；
絕(jue)對(dui)總最(zui)大減徑(jing)量：35mm；
單機架最大減徑率：3.5％；
軋輥(gun)名義直徑：φ380mm。
7. 矯直機(ji)的主(zhu)要參數
矯直(zhi)機(ji)(ji)結構采用立(li)式(shi)8立(li)柱六輥全傳動矯直(zhi)機(ji)(ji)（排列方式(shi)為2-2-2，上3下(xia)3）。
產品(pin)外(wai)徑(jing)：~180mm;
壁厚：4～30mm；
長度(du)：8000～13000mm；
材料屈服極限：1100MPa；
矯(jiao)直輥輥距：2900mm;
矯直輥(gun)安裝角：33°；
矯(jiao)直輥角(jiao)度調整范(fan)圍：30°～36°；
矯直(zhi)輥開(kai)口度(du)：0～240mm。
主傳動電機(ji)：
功率（DC）：160kW；
轉速：750／1700r／min；
矯直速度：0.5～1.8m／s；
輥(gun)身長度：500mm；
輥喉直徑：Φ400mm。
