一、基本概況
華菱衡陽鋼管（集團）有限公司從德國梅爾公司引進的Φ720mm周期軋管機組。于2007年3月簽訂主機設備引進合同。2008年1月開工建設，2009年7月建成投產。可年產結構用無縫鋼管、高壓鍋爐用無縫鋼管、耐熱鋼管、不銹鋼管、液壓支柱及氣缸套管、流體輸送用無縫鋼管、石油套管及接箍料等各類熱軋無縫鋼管15萬噸，其中需進行熱處理的高鋼級無縫鋼管8萬噸。該機組投產后，公司產品規格在中φ10～365mm的基礎上延伸至中10～720mm：在品種規格上充分發揮周期軋管機優勢，立足于生產特大、特厚、高合金無縫鋼管產品。
二、產品規格
外徑(jing)：Φ273～650mm；
壁厚(hou)：8～50mm；
最大長(chang)度：13.5m。
三(san)、機組生產工藝流程與平(ping)面布置
Φ720mm周(zhou)期軋管機組采用連鑄(zhu)圓管坯(pi)和多邊形鋼錠(ding)兩種坯(pi)料，對于大規格的多邊形鋼錠(ding)。先(xian)用立式水壓(ya)機沖成杯狀坯(pi)。其(qi)工藝流(liu)程如下(xia)：
1. 圓管坯(pi)-環形爐加(jia)熱-高(gao)壓水除(chu)鱗(lin)-穿(chuan)孔-內除(chu)鱗(lin)-預(yu)(yu)穿(chuan)芯棒（預(yu)(yu)打(da)頭(tou)）-周(zhou)期軋管-切皮爾格頭(tou)-步進(jin)爐再(zai)加(jia)熱-高(gao)壓水除(chu)鱗(lin)-定徑-冷卻-精整。
2. 多(duo)邊形(xing)鋼錠經環形(xing)爐(lu)加(jia)熱-高壓水除鱗(lin)-水壓沖孔(kong)-杯狀坯(pi)穿孔(kong)-內除鱗(lin)-預(yu)穿芯棒（預(yu)打頭）-周期軋(ya)管-切皮爾格頭-步進(jin)爐(lu)再加(jia)熱-高壓水除鱗(lin)-定徑(jing)-冷卻-精(jing)整(zheng)。

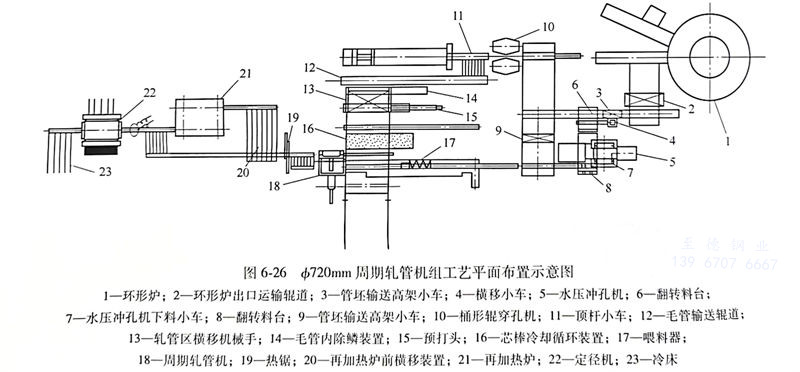

機(ji)(ji)組工藝(yi)平面布置如圖(tu)6-26所示(shi)。該機(ji)(ji)組設置了兩(liang)條(tiao)精整(zheng)線：一(yi)般管精整(zheng)線和專用管精整(zheng)線。一(yi)般管精整(zheng)線是一(yi)條(tiao)連(lian)續作(zuo)業線，設有六(liu)輥式(shi)(shi)矯直(zhi)機(ji)(ji)和切管機(ji)(ji)；專用管精整(zheng)線的設備(bei)采用分散布置方式(shi)(shi)，設有對鋼管熱處理的臺(tai)車式(shi)(shi)加熱爐和機(ji)(ji)械式(shi)(shi)室式(shi)(shi)加熱爐、淬火水池、控冷(leng)設施，超聲(sheng)波探(tan)傷機(ji)(ji)、磁(ci)粉探(tan)傷機(ji)(ji)，壓力矯直(zhi)機(ji)(ji)和內外修磨機(ji)(ji)等多臺(tai)設備(bei)。
四、主要設備組成
φ720mm周期軋管(guan)機組(zu)的主(zhu)要設(she)備(bei)有：環(huan)形加熱爐、立式(shi)水壓沖孔機、二輥(gun)(gun)桶形輥(gun)(gun)穿(chuan)孔機、喂(wei)料器、周期軋管(guan)機、熱鋸、步進式(shi)再加熱爐、5機架(jia)三輥(gun)(gun)定機、冷床。
五(wu)、主要設備技(ji)術參數
1. 環形爐(lu)參數包括：
加熱(re)管(guan)坯種類：連鑄圓管(guan)坯、多(duo)邊(bian)形鋼錠；
加熱管坯最大錠重：9.5t；
環形爐中(zhong)徑：35m。
2. 壓力沖孔機參數包括：
形(xing)式：立式水(shui)壓沖孔機(ji)；
沖孔管(guan)坯種類：多邊形鋼錠；
鋼(gang)錠對角線尺(chi)寸：650～930mm；
公稱沖孔力(li)：25MN。
3. 桶形輥穿(chuan)孔機參(can)數(shu)包括：

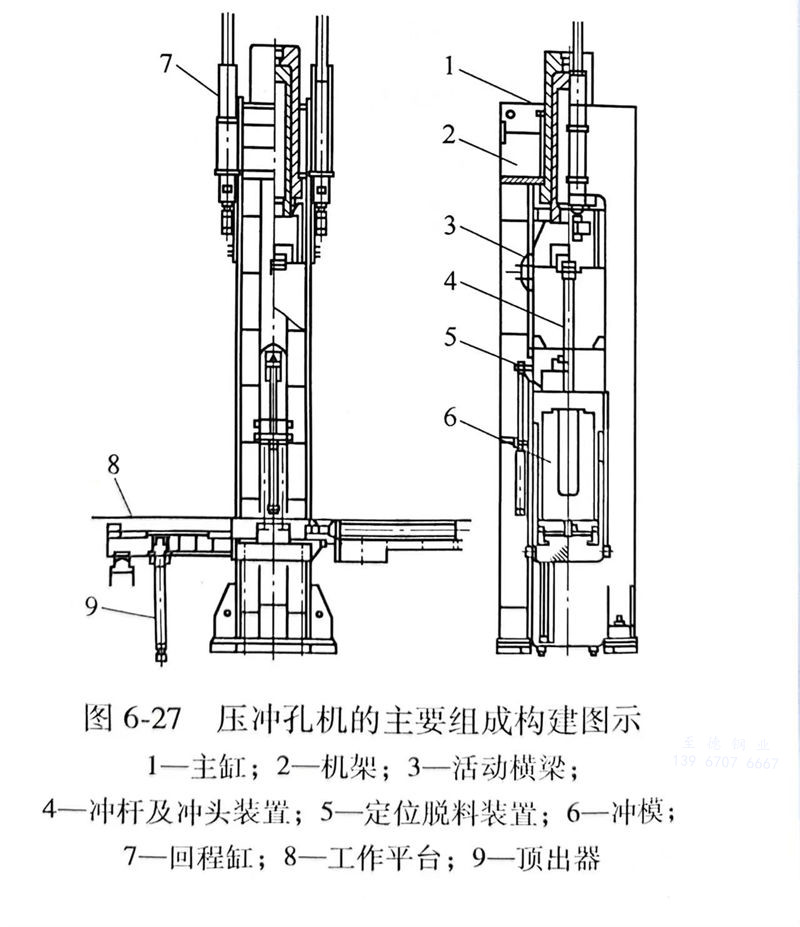

圖6-27 壓沖孔機的主要組(zu)成(cheng)構(gou)建圖示
型(xing)式(shi)：臥式(shi)桶(tong)形輥穿孔機；
出口毛管規格：外徑420～960mm；
最(zui)大長度：7.5m；
主電機(ji)功率：2×5600kW；
送進(jin)角：6°（固(gu)定）；
輾軋(ya)角(jiao)：±2°（可調）。
4. 周期(qi)軋管機機組參數包括：
形式：外插入芯棒、液(ye)壓自動(dong)喂料；
出口荒管規格：外徑：285～740mm；
壁厚：8～122mm；
最大長度：27m；
主電(dian)機功率：5600kW；
軋輥直徑：1100～1400mm。

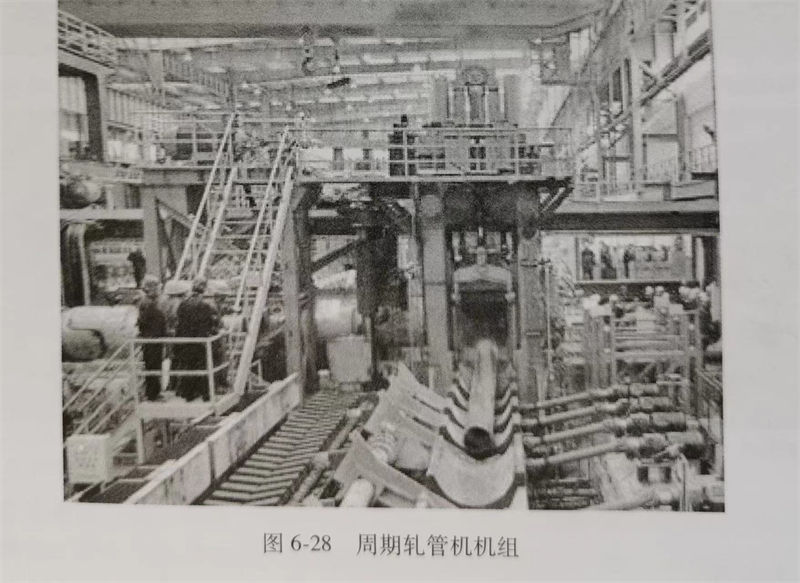

圖6-28 周期軋管(guan)機(ji)(ji)機(ji)(ji)組
5. 定徑機參數包括(kuo)：
形式：軋輥(gun)(gun)單獨傳動的5機架(jia)三輥(gun)(gun)式；
軋輥直徑：1150mm；
入(ru)口荒管外(wai)徑：285～660mm；
入口荒管壁厚：8～50mm；
出口鋼管外徑：273～650mm；
出口(kou)鋼(gang)管壁(bi)厚：8～50mm；
最(zui)大(da)長度(du)：13.5m。
六、結語
Φ720mm周期軋(ya)管(guan)機(ji)組是目前世界上最大(da)的周期軋(ya)管(guan)機(ji)組，熱(re)軋(ya)線采用立式水壓沖孔＋穿孔＋周期軋(ya)管(guan)＋再加(jia)熱(re)＋定徑工藝；精整線配置了(le)六輥矯(jiao)直(zhi)和壓力矯(jiao)直(zhi)機(ji)、高效(xiao)切管(guan)機(ji)，車底爐和室式爐，超聲波探傷(shang)、渦流(liu)探傷(shang)和磁粉探傷(shang)裝置，水壓試(shi)驗機(ji)、磨光機(ji)等精整和檢測設備；既能采用連(lian)鑄坯又(you)能采用圓鋼坯做原料(liao)進行生產：先進的喂料(liao)器既保證了(le)生產效(xiao)率。降(jiang)低了(le)勞動強(qiang)度(du)(du)，又(you)保證了(le)產品(pin)質(zhi)量，適合生產大(da)直(zhi)徑高精度(du)(du)高鋼級鋼管(guan)。
