1. 管(guan)件(jian)的(de)主要尺(chi)寸見7.2條。在沒有規定最大或最小(xiao)尺(chi)寸時，管(guan)件(jian)從端面到端面，端面到中(zhong)心的(de)尺(chi)寸偏(pian)差見表(biao)7-22。
注：活接頭(tou)端面到端面和端面到中心的(de)尺寸，由于管件公差(cha)和設(she)計的(de)綜合影響，最后的(de)裝配結果可能不符合所(suo)給公差(cha)。

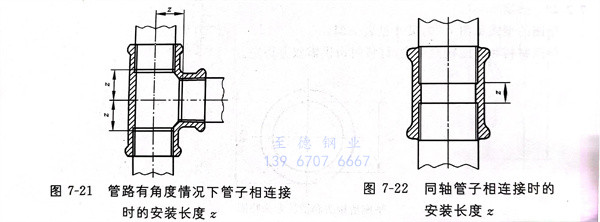

2. 安(an)(an)裝(zhuang)長度(du)（z）用作安(an)(an)裝(zhuang)期間的幫助和(he)指導，其準確性取(qu)決(jue)于7.3.1條中(zhong)所給(gei)公差(cha)及GB／T 7306.1和(he)GB／T 7306.2中(zhong)規定(ding)的螺紋公差(cha)，在7.2條（即管(guan)件(jian)結構(gou)型式及尺(chi)寸(cun)(cun)）中(zhong)給(gei)出(chu)的尺(chi)寸(cun)(cun)（z1、z2與z3）是管(guan)子端(duan)部到(dao)管(guan)件(jian)軸線（見(jian)圖(tu)7-21）或管(guan)子端(duan)部之(zhi)間的平均(jun)距(ju)離（見(jian)圖(tu)7-22）。在管(guan)路有(you)角度(du)的情況下(xia)，管(guan)子相連(lian)接時的安(an)(an)裝(zhuang)長度(du)z1見(jian)圖(tu)7-21。同軸管(guan)子相連(lian)接時的安(an)(an)裝(zhuang)長度(du)z1見(jian)圖(tu)7-22。
這些安裝(zhuang)尺寸(cun)給出(chu)的(de)是端(duan)(duan)面到端(duan)(duan)面或端(duan)(duan)面到中心的(de)尺寸(cun)減去平均配合長度(du)計算得(de)到的(de)，平均配合長度(du)是按GB／T 7306.1和GB／T 7306.2給出(chu)的(de)尺寸(cun)加以圓整。平均配合長度(du)見表7-23。
3. 扳手平面對邊寬度(du)尺寸(cun)，S取(qu)決于管件(jian)的設計，由制造方(fang)確定。
a. 管堵的(de)(de)平(ping)(ping)(ping)面(mian)應是(shi)方形(xing)(xing)的(de)(de)，其他小于(yu)或等于(yu)3/4管件(jian)的(de)(de)平(ping)(ping)(ping)面(mian)應是(shi)六(liu)邊(bian)(bian)(bian)(bian)形(xing)(xing)的(de)(de)，大于(yu)3/4的(de)(de)管件(jian)的(de)(de)平(ping)(ping)(ping)面(mian)可以是(shi)六(liu)邊(bian)(bian)(bian)(bian)形(xing)(xing)或八邊(bian)(bian)(bian)(bian)形(xing)(xing)。活接頭零件(jian)的(de)(de)平(ping)(ping)(ping)面(mian)（除連(lian)接螺(luo)母外(wai)）可以是(shi)六(liu)邊(bian)(bian)(bian)(bian)、八邊(bian)(bian)(bian)(bian)或十邊(bian)(bian)(bian)(bian)形(xing)(xing)的(de)(de)。
b. 扳手(shou)平面的(de)最小厚度見表7-24。對鎖(suo)緊螺母任何形(xing)式的(de)倒角均不應使扳手(shou)平面的(de)厚度小于(yu)表7-24中給出(chu)的(de)尺(chi)寸。
4. 螺紋
a. 管件螺(luo)(luo)(luo)紋(wen)(wen)(wen)應符合(he)GB／T7306.1-2000《55°密(mi)封(feng)管螺(luo)(luo)(luo)紋(wen)(wen)(wen) 第1部分：圓(yuan)(yuan)(yuan)柱內螺(luo)(luo)(luo)紋(wen)(wen)(wen)與圓(yuan)(yuan)(yuan)錐外(wai)螺(luo)(luo)(luo)紋(wen)(wen)(wen)》和GB／T 7306.2-2000《55°密(mi)封(feng)管螺(luo)(luo)(luo)紋(wen)(wen)(wen) 第2部分：圓(yuan)(yuan)(yuan)錐內螺(luo)(luo)(luo)紋(wen)(wen)(wen)與圓(yuan)(yuan)(yuan)錐外(wai)螺(luo)(luo)(luo)紋(wen)(wen)(wen)》的規定(ding)，外(wai)螺(luo)(luo)(luo)紋(wen)(wen)(wen)為圓(yuan)(yuan)(yuan)錐形(xing)(xing)（R），內螺(luo)(luo)(luo)紋(wen)(wen)(wen)可以是圓(yuan)(yuan)(yuan)柱形(xing)(xing)（Rp）或(huo)圓(yuan)(yuan)(yuan)錐形(xing)(xing)（Rc）。
b. 活接頭螺(luo)母(mu)的螺(luo)紋(wen)與螺(luo)母(mu)配(pei)合(he)(he)的螺(luo)紋(wen)應(ying)符(fu)合(he)(he)GB／T 7307-2001《55°非(fei)密封管螺(luo)紋(wen)》的規定，允(yun)許采用公制螺(luo)紋(wen)，應(ying)符(fu)合(he)(he)GB／T 192-2003《普(pu)通(tong)螺(luo)紋(wen) 基(ji)(ji)本牙型》、GB／T 193-2003《普(pu)通(tong)螺(luo)紋(wen) 直徑(jing)與螺(luo)距系列》、GB／T 196-2003《普(pu)通(tong)螺(luo)紋(wen) 基(ji)(ji)本尺寸》和GB／T 197-2003《普(pu)通(tong)螺(luo)紋(wen) 公差(cha)》中外螺(luo)紋(wen)6級(ji)、內螺(luo)紋(wen)7級(ji)的規定。鎖緊螺(luo)母(mu)應(ying)符(fu)合(he)(he)GB／T 7307的規定。
c. 螺紋軸線夾角(jiao)的極限偏差
管件螺紋的軸(zhou)線(xian)應是精確的，測定角度的偏(pian)差不超過±0.5°。
d. 螺紋端(duan)面(mian)的倒角
管件螺(luo)紋(wen)端面必須倒角(jiao)，內螺(luo)紋(wen)最小夾角(jiao)為(wei)90°，端面倒角(jiao)直徑(jing)大于螺(luo)紋(wen)的(de)大徑(jing)。外螺(luo)紋(wen)最小夾角(jiao)為(wei)60°，端面倒角(jiao)的(de)直徑(jing)應(ying)小于端面螺(luo)紋(wen)的(de)小徑(jing)。
