管(guan)(guan)(guan)件(jian)與(yu)管(guan)(guan)(guan)子的(de)連接(jie)方(fang)式采(cai)用螺(luo)紋連接(jie)，而(er)工藝(yi)采(cai)用模鍛(duan)成型(xing)和切(qie)削加工或利用型(xing)材直接(jie)加工等(deng)方(fang)法(fa)制造的(de)管(guan)(guan)(guan)件(jian)稱(cheng)(cheng)為(wei)鍛(duan)鋼(gang)制螺(luo)紋管(guan)(guan)(guan)件(jian)。這種管(guan)(guan)(guan)件(jian)的(de)規格較小，通常公(gong)稱(cheng)(cheng)通徑范圍為(wei)DN8～DN100。


1. 結構型式與尺(chi)寸

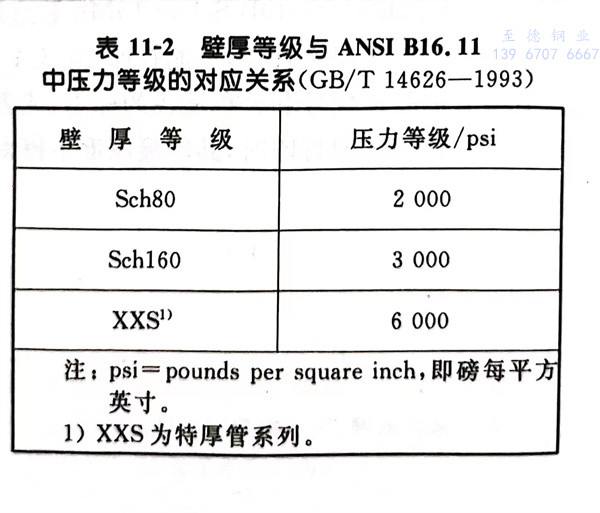

  鑒(jian)于GB/T 14626-1993《鍛(duan)鋼制(zhi)(zhi)螺紋(wen)管件(jian)(jian)》主要參照美國國家標準 ANSI B16.11-1980《鍛(duan)鋼承插焊和螺紋(wen)管件(jian)(jian)》制(zhi)(zhi)定(ding)(ding)，因此(ci)螺紋(wen)管件(jian)(jian)按計算其(qi)壓力額定(ding)(ding)值的基準管子分為Sch80、Sch160和XXS 3個(ge)壁厚(hou)等級。這3個(ge)壁厚(hou)等級與ANSI B16.11中壓力等級的對應關系見(jian)表11-2。

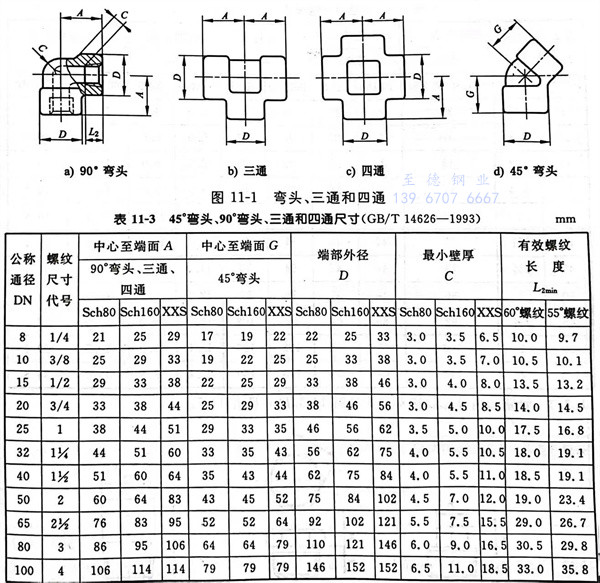

  45°彎頭、90°彎頭、三(san)通(tong)和四通(tong)型(xing)式見圖11-1，尺寸見表(biao)11-3。

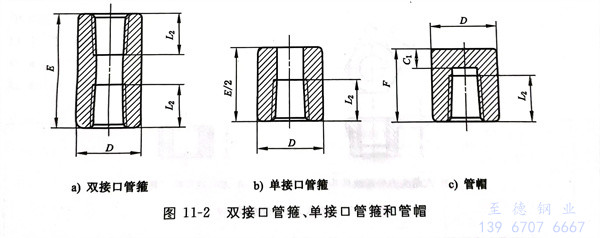

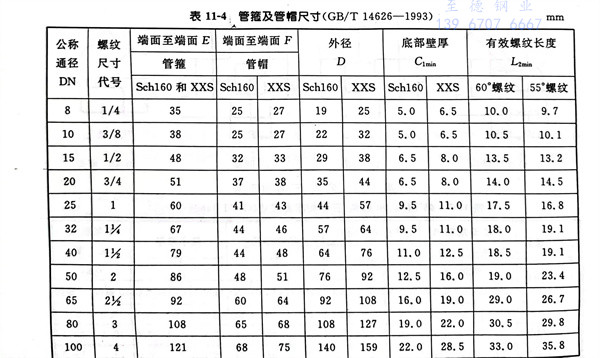

  管箍和管帽型式見(jian)圖 11-2 ，尺寸見(jian)表 11-4 。

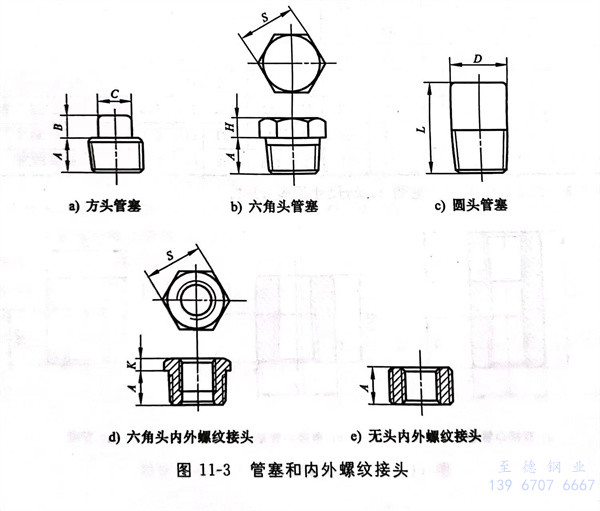

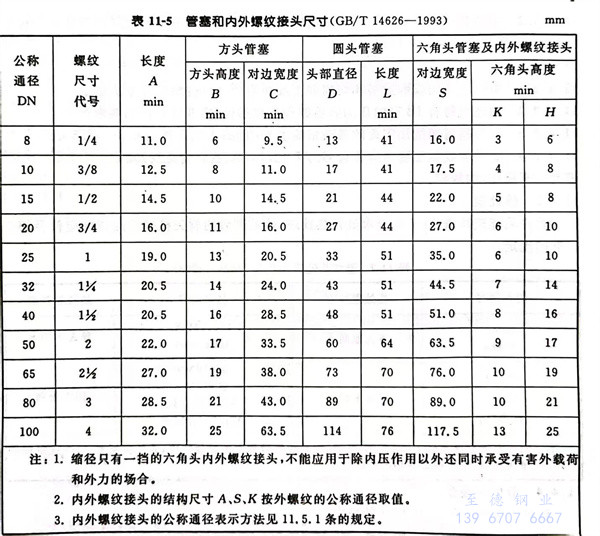

  管(guan)塞(sai)和(he)內(nei)外螺紋接(jie)頭型式見(jian)圖(tu)11-3，尺寸見(jian)表11-5。





2. 公差


  除螺紋(wen)尺(chi)(chi)寸(cun)以外(wai)，管件標準所規定的(de)其(qi)他所有尺(chi)(chi)寸(cun)的(de)未注公(gong)差(cha)采用GB/T 1804《一般(ban)公(gong)差(cha)線性尺(chi)(chi)寸(cun)和未注公(gong)差(cha)》中(zhong)規定的(de)V級。


  管(guan)件相(xiang)對應兩螺(luo)紋軸(zhou)線間的(de)同軸(zhou)度公(gong)差采用GB/T1184《形狀和位置公(gong)差未注公(gong)差的(de)規(gui)定》中規(gui)定的(de)D級(ji)。
