某工程配管(guan)(guan)設(she)(she)計時，由3D軟(ruan)件商(shang)開發了軟(ruan)件插件，使軟(ruan)件內的管(guan)(guan)子顯(xian)示了管(guan)(guan)道焊縫的位(wei)置(zhi)，在三維軟(ruan)件配管(guan)(guan)設(she)(she)計模型內自(zi)動(dong)顯(xian)示了焊縫區域，軟(ruan)件可自(zi)動(dong)檢測焊縫區域與(yu)結構、管(guan)(guan)架等設(she)(she)施沖突的位(wei)置(zhi)，實現了配管(guan)(guan)設(she)(she)計更高效的精(jing)細化、本質安全和自(zi)動(dong)化，見圖(tu)2.72。

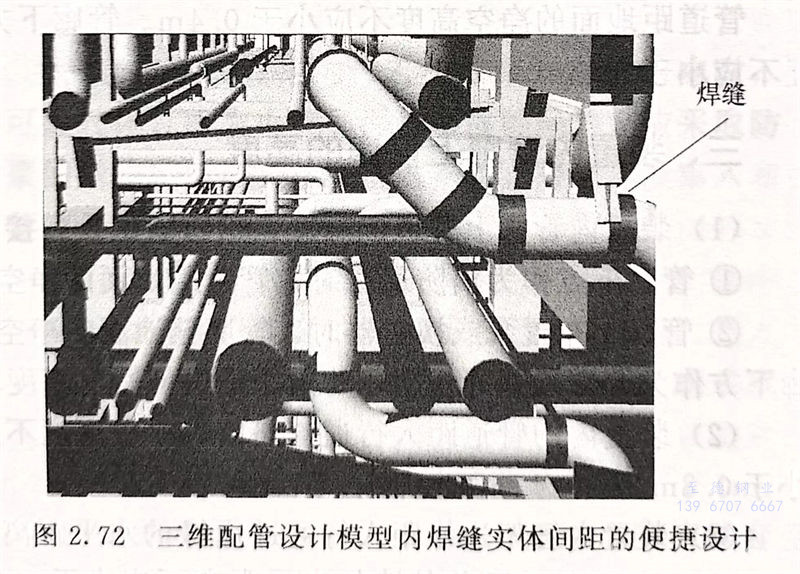

圖2.72 三維配管設計模型內(nei)焊(han)縫(feng)實(shi)體間(jian)距(ju)的(de)便(bian)捷設計
