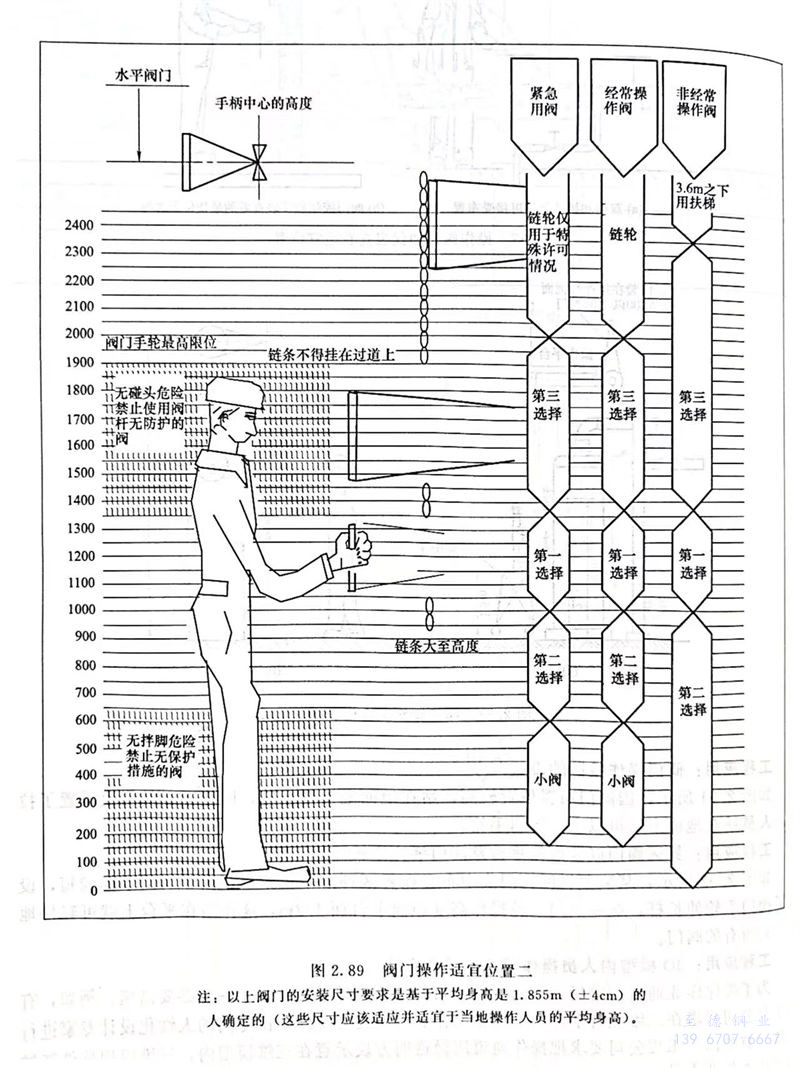

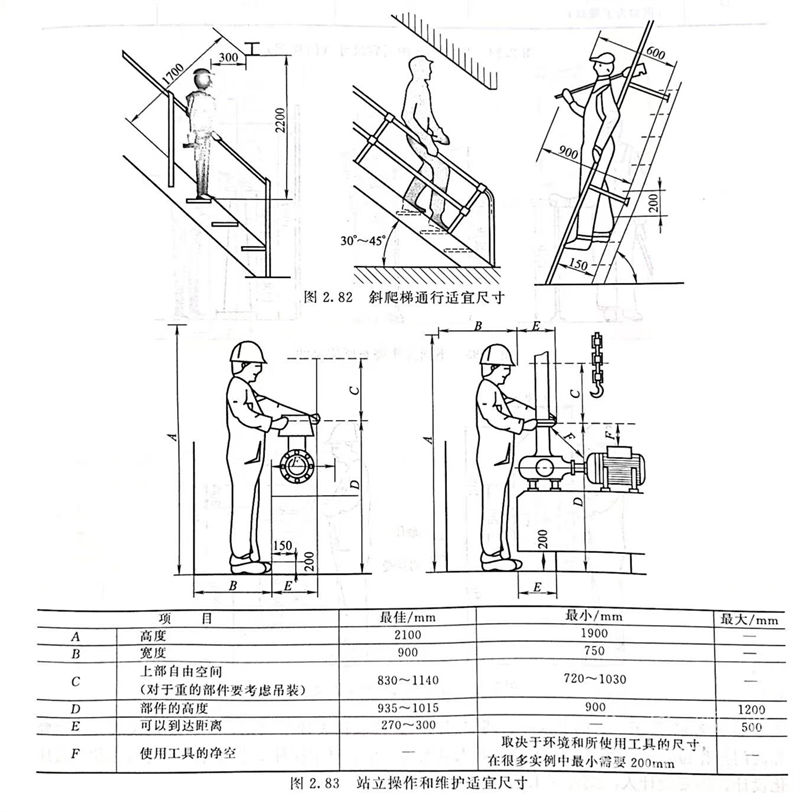

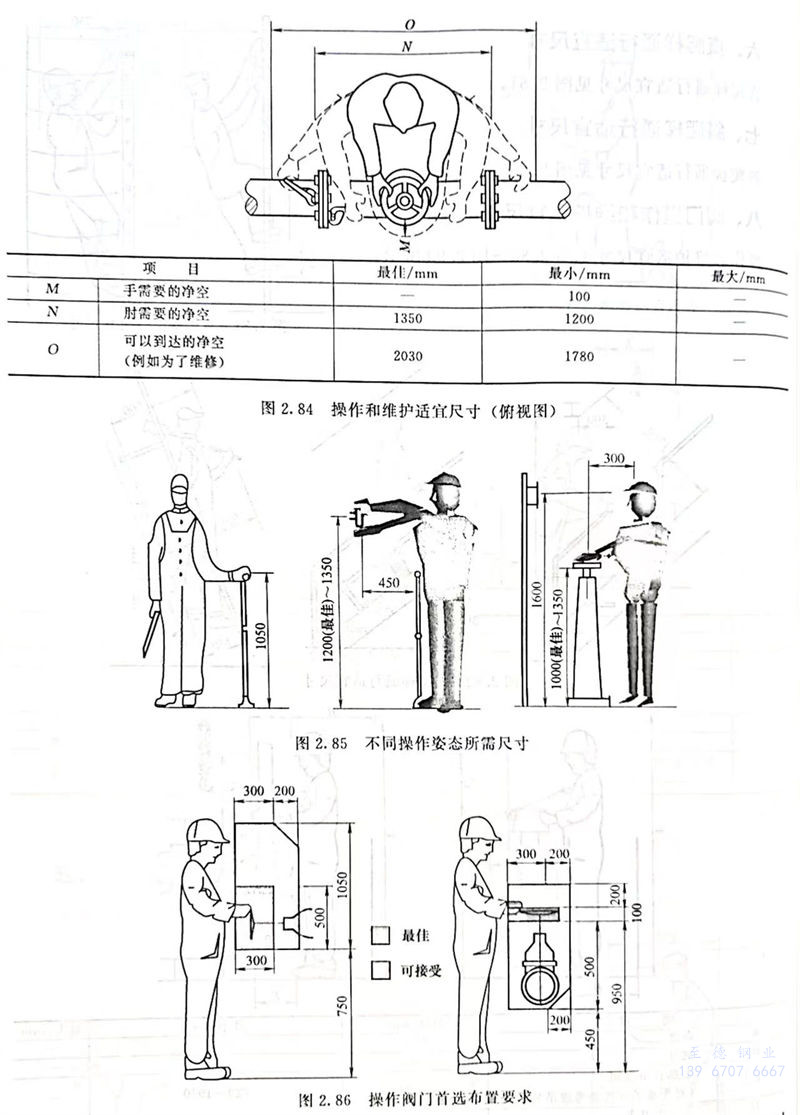

操作和維護適(shi)宜尺寸見圖2.83～圖2.90所(suo)示。

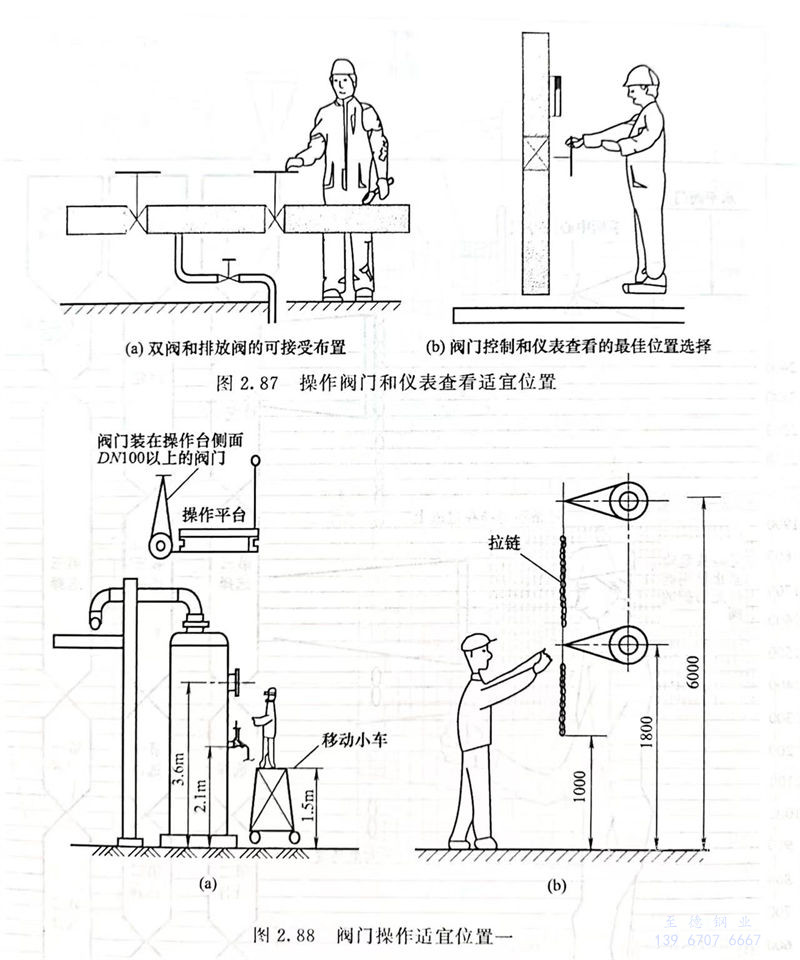

   如圖2.87所示，有的要求一邊調節閥門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工程應用：閥門操作(zuo)拉(la)鏈(lian)的(de)設置

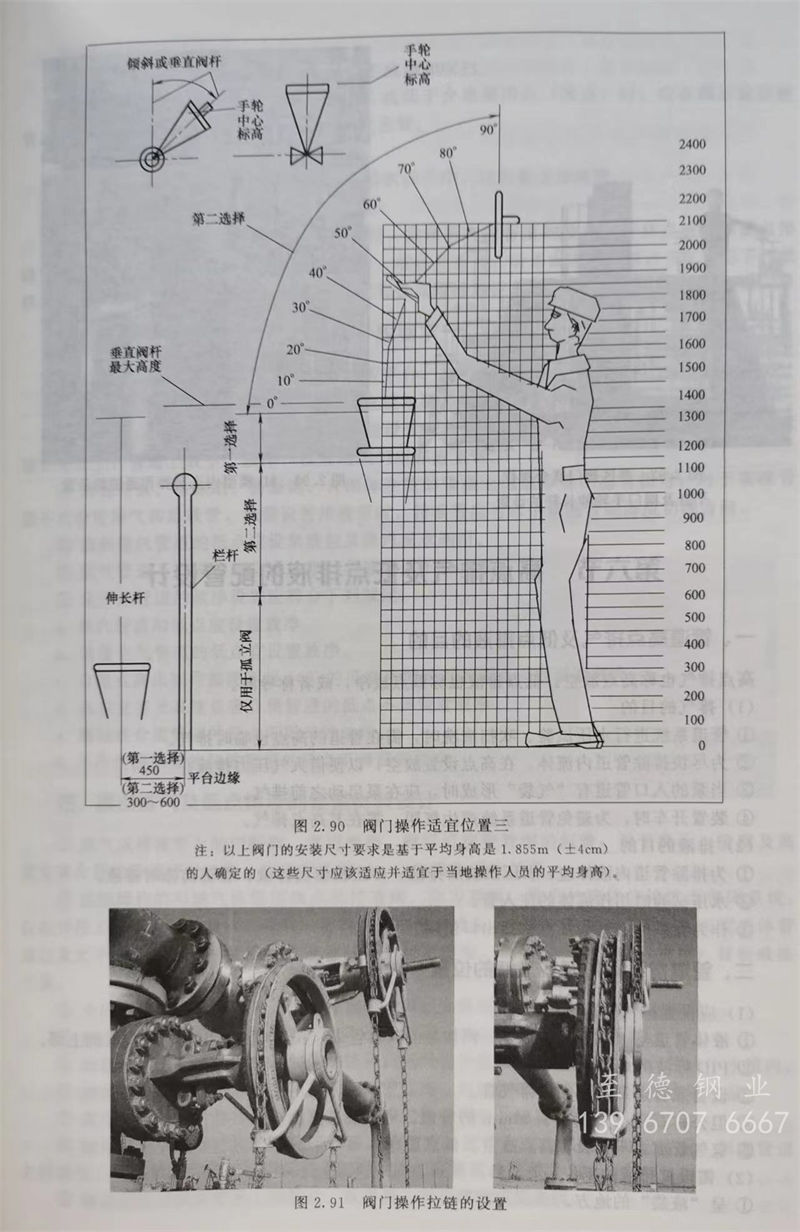

   如圖2.91所示，因閥門布(bu)置(zhi)(zhi)位(wei)置(zhi)(zhi)較高，站(zhan)在(zai)地面上操作(zuo)不到，因此，在(zai)閥門上設(she)置(zhi)(zhi)了拉(la)鏈，人(ren)員(yuan)站(zhan)在(zai)地面上就可以操作(zuo)閥門手(shou)輪(lun)。

工程應用：界區閥門(men)聯合操作(zuo)平臺(tai)及閥門(men)手輪伸(shen)長桿的設置

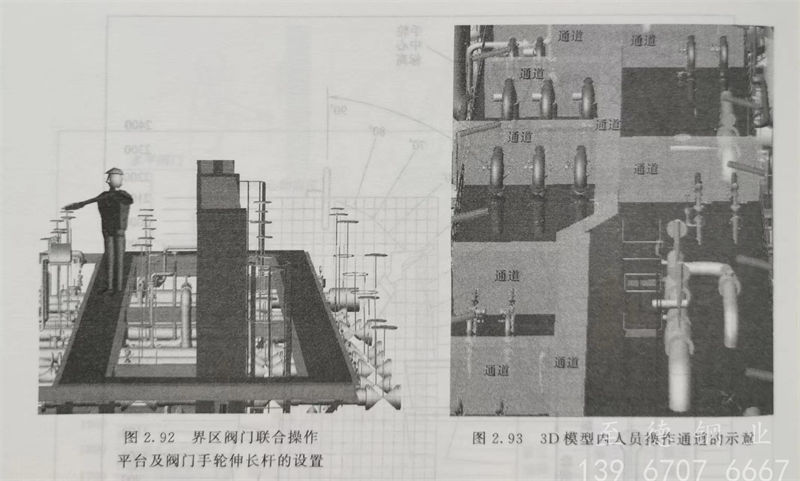

   如圖2.92所示，某裝置界區閥門(men)集中布置在界區環形(xing)平(ping)臺(tai)附(fu)近，由于閥門(men)手柄較短，設(she)計了(le)閥門(men)手輪(lun)伸長桿，統一閥門(men)手輪(lun)操(cao)作(zuo)高度(du)距離平(ping)臺(tai)面(mian)1.2m，這樣站在平(ping)臺(tai)上(shang)就可輕松地操(cao)作(zuo)到所有的閥門(men)。

工程應用：3D模型內人員操(cao)作通道的簡化設計

為(wei)了確保作(zuo)業(ye)通道(dao)的(de)通暢(chang)，有的(de)工(gong)程(cheng)(cheng)公司(si)(si)在配(pei)(pei)管(guan)(guan)設(she)(she)計時(shi)就采取了一些必要(yao)措施。例如，有的(de)工(gong)程(cheng)(cheng)公司(si)(si)要(yao)求在二維(wei)配(pei)(pei)管(guan)(guan)平(ping)面(mian)圖上示(shi)意(yi)出作(zuo)業(ye)人員通行空(kong)間，由專門的(de)人性(xing)化設(she)(she)計專家進行校核。有的(de)國外工(gong)程(cheng)(cheng)公司(si)(si)要(yao)求把操作(zuo)通道(dao)用微透明方(fang)塊示(shi)意(yi)在三(san)維(wei)模(mo)型內，三(san)維(wei)模(mo)型軟件(jian)能夠自(zi)動(dong)檢查(cha)作(zuo)業(ye)人員通行空(kong)間是否符合設(she)(she)計要(yao)求，如圖2.93所示(shi)，這種(zhong)方(fang)法可(ke)以很(hen)大程(cheng)(cheng)度地提高(gao)配(pei)(pei)管(guan)(guan)設(she)(she)計工(gong)作(zuo)效率和(he)人性(xing)化設(she)(she)計質量。
