①. 取(qu)樣裝置應(ying)布置在方便操(cao)作、易于(yu)檢修的地方。極度危(wei)害和(he)高度危(wei)害的介質(zhi),甲類可(ke)燃氣體(ti),液化烴等(deng)介質(zhi)應(ying)采取(qu)密閉循環取(qu)樣。
②. 取樣口(kou)不得設在有振動的設備或管道上(shang),否則應(ying)(ying)采取減振措施。取樣口(kou)不應(ying)(ying)設在彎(wan)頭或彎(wan)管上(shang)。
③. 安全和(he)布置。
a. 可(ke)燃(ran)(ran)氣體、液化烴和可(ke)燃(ran)(ran)液體的(de)取樣管道不得引入化驗(yan)室。
b. 采(cai)樣地點要(yao)(yao)有出入的(de)安全通道(dao),符合(he)要(yao)(yao)求的(de)照明、通風條件。儲罐(guan)或槽(cao)車采(cai)樣時(shi)要(yao)(yao)有預防人(ren)員(yuan)墜落的(de)措施(shi)(如(ru)增(zeng)設護欄)。
c. 對(dui)液體采(cai)樣(yang)(yang)時,為防(fang)止(zhi)溢出,應有(you)(you)排溢槽和漏(lou)斗(dou),并設置防(fang)濺防(fang)護板。液體和氣體采(cai)樣(yang)(yang),應有(you)(you)應急閥門,裝在采(cai)樣(yang)(yang)點附近,但不要太近,以便萬一發生意外時可以安全地控制(zhi)流體。對(dui)氣體采(cai)樣(yang)(yang),應有(you)(you)排出死區體積的措施。
d. 采(cai)樣點應(ying)盡可能引到地面(mian)。采(cai)樣點的高(gao)度(du)位置應(ying)距離地面(mian)1.2m左右。
④. 所取(qu)的樣(yang)品必須純凈。取(qu)樣(yang)時應(ying)(ying)避免(mian)取(qu)樣(yang)介質對(dui)周圍環境的污(wu)染,有毒(du)液體的排液應(ying)(ying)集中回收,有易燃(ran)、易爆(bao)危險的取(qu)樣(yang)氣體應(ying)(ying)排入火炬系統。
⑤. 在滿足(zu)取(qu)樣(yang)要求(qiu)的(de)前提下,應(ying)盡可(ke)能縮短取(qu)樣(yang)閥到工(gong)藝(yi)主(zhu)管道(dao)之間的(de)距離,取(qu)樣(yang)閥盡量靠近工(gong)藝(yi)主(zhu)管道(dao)或設備(bei),應(ying)避免將高處(chu)的(de)取(qu)樣(yang)點引到低(di)處(chu)取(qu)樣(yang)。

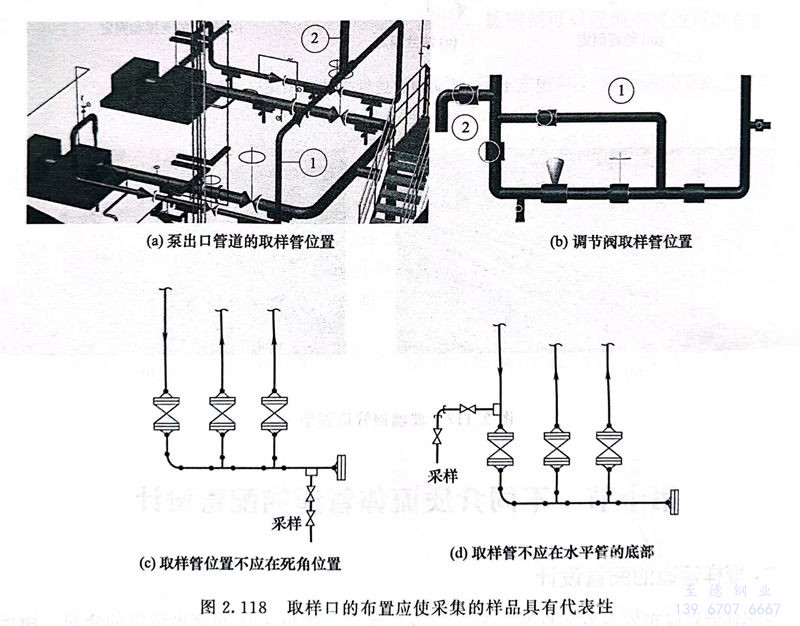

⑥. 取(qu)(qu)樣(yang)(yang)(yang)口的(de)(de)(de)布(bu)置(zhi)應(ying)(ying)使(shi)采(cai)集(ji)的(de)(de)(de)樣(yang)(yang)(yang)品(pin)(pin)具有(you)(you)代表性,不(bu)應(ying)(ying)布(bu)置(zhi)在(zai)(zai)管(guan)(guan)道(dao)的(de)(de)(de)死(si)(si)(si)區。如(ru)(ru)圖(tu)2.118(a)所示,泵(beng)出(chu)口管(guan)(guan)道(dao)的(de)(de)(de)取(qu)(qu)樣(yang)(yang)(yang)管(guan)(guan)應(ying)(ying)安裝在(zai)(zai)兩臺泵(beng)出(chu)口的(de)(de)(de)共用(yong)管(guan)(guan)道(dao)上,應(ying)(ying)確保(bao)使(shi)用(yong)任何一(yi)臺泵(beng)時,均能采(cai)出(chu)有(you)(you)代表性的(de)(de)(de)試樣(yang)(yang)(yang)。如(ru)(ru)圖(tu)2.118(b)所示,調(diao)節(jie)閥組(zu)管(guan)(guan)道(dao)的(de)(de)(de)取(qu)(qu)樣(yang)(yang)(yang)管(guan)(guan)應(ying)(ying)安裝在(zai)(zai)當旁路操作時不(bu)形成死(si)(si)(si)角(jiao)處(chu)。如(ru)(ru)圖(tu)2.118(c)所示,取(qu)(qu)樣(yang)(yang)(yang)點應(ying)(ying)設在(zai)(zai)主管(guan)(guan)上,且在(zai)(zai)分支前,不(bu)得在(zai)(zai)死(si)(si)(si)角(jiao)處(chu)采(cai)樣(yang)(yang)(yang),以(yi)確保(bao)采(cai)出(chu)的(de)(de)(de)樣(yang)(yang)(yang)品(pin)(pin)是具有(you)(you)代表性的(de)(de)(de)。
如(ru)圖2.118(d)所(suo)示,取樣管(guan)不應在(zai)水平管(guan)的(de)底部(bu),以防止鐵(tie)銹或其(qi)他異物堵(du)塞(sai)采樣閥。
⑦. 樣品出(chu)口(kou)管端與(yu)漏(lou)斗、地面或平(ping)臺之(zhi)間(jian)應(ying)有安放(fang)取樣器皿的空間(jian)。
⑧. 氣體管道上(shang)取樣口的布(bu)置應符合下列規(gui)定。
a. 從水平管(guan)(guan)上取(qu)(qu)樣時(shi),當(dang)管(guan)(guan)徑小于或等(deng)于DN80時(shi),取(qu)(qu)樣管(guan)(guan)應從水平管(guan)(guan)頂(ding)部(bu)接出(chu);當(dang)管(guan)(guan)徑大于或等(deng)于DN100時(shi),取(qu)(qu)樣管(guan)(guan)可從水平管(guan)(guan)頂(ding)部(bu)或側面接出(chu)。為避(bi)免凝(ning)液進(jin)入取(qu)(qu)樣管(guan)(guan),不能從管(guan)(guan)道底部(bu)取(qu)(qu)樣,如圖2.119所示。
b. 在垂直管道上(shang),當介(jie)質自下(xia)而上(shang)流動時(shi)(shi),取樣應設在管道的側面(mian)向上(shang)傾斜45°。當介(jie)質自上(shang)而下(xia)流動時(shi)(shi),取樣口應設在管道的側面(mian),如圖2.120所(suo)示。
c. 含有固體介質的氣體管(guan)道上的取樣(yang)口應(ying)設在垂直管(guan)道上,并將取樣(yang)管(guan)伸入(ru)管(guan)道的中心。
⑨. 液體管道上取(qu)樣(yang)口的布置應(ying)符(fu)合下(xia)列規(gui)定。
a. 壓力(li)輸送(song)的(de)(de)(de)水平(ping)管(guan)道(dao)(dao)(dao)上的(de)(de)(de)取樣口宜(yi)設在管(guan)道(dao)(dao)(dao)的(de)(de)(de)頂部(bu)或側面,如圖(tu)2.121(a)所(suo)示(shi)。含(han)有固體(ti)介質的(de)(de)(de)液(ye)體(ti)管(guan)道(dao)(dao)(dao)的(de)(de)(de)取樣口應設在管(guan)道(dao)(dao)(dao)的(de)(de)(de)側面。自流水平(ping)管(guan)道(dao)(dao)(dao)上的(de)(de)(de)取樣口宜(yi)設在管(guan)道(dao)(dao)(dao)的(de)(de)(de)側部(bu)。液(ye)體(ti)管(guan)道(dao)(dao)(dao)上取樣不(bu)能(neng)從管(guan)道(dao)(dao)(dao)的(de)(de)(de)底部(bu)接出。
b. 垂(chui)直管(guan)(guan)道上(shang)的取(qu)樣口(kou)宜設在介(jie)質自下而(er)上(shang)流動管(guan)(guan)道的側面,如圖(tu)2.121(b)所示。介(jie)質自上(shang)而(er)下流動時,除能保證液(ye)體充滿取(qu)樣管(guan)(guan)外,不宜設置取(qu)樣點。
⑩. 粉料(liao)取樣時,取樣口設(she)(she)在(zai)立管上,不(bu)能設(she)(she)在(zai)彎管上,接管口采用凸緣(yuan)法蘭,接管口位置距地面或平臺約1.2m。
?. 粒料取樣(yang)(yang)(yang)時,取樣(yang)(yang)(yang)口(kou)設在(zai)立管(guan)(guan)上,取樣(yang)(yang)(yang)管(guan)(guan)與(yu)主(zhu)管(guan)(guan)道的(de)(de)夾角應(ying)小(xiao)于此種粒料的(de)(de)休止(zhi)角,取樣(yang)(yang)(yang)管(guan)(guan)應(ying)伸(shen)入管(guan)(guan)道中(zhong)心,且取樣(yang)(yang)(yang)接管(guan)(guan)口(kou)至取樣(yang)(yang)(yang)閥之間(jian)的(de)(de)距(ju)離(li)在(zai)保證法(fa)蘭安裝的(de)(de)前提下盡(jin)可能(neng)短。
?. 當(dang)液(ye)體取(qu)樣(yang)前排放的物料允許(xu)向地(di)漏(lou)或(huo)廢(fei)(fei)料桶(tong)排放時,取(qu)樣(yang)管出口(kou)距地(di)漏(lou)或(huo)廢(fei)(fei)料桶(tong)口(kou)的距離應大于300mm,使取(qu)樣(yang)口(kou)下方留有安放取(qu)樣(yang)器等設施的空間。
?. 取樣管徑和閥門的設置
a. 取(qu)樣(yang)(yang)管(guan)(guan)道(dao)(dao)(dao)管(guan)(guan)徑一般選用DN15或DN20,如果需(xu)要(yao)縮(suo)(suo)小(xiao)管(guan)(guan)徑,宜在取(qu)樣(yang)(yang)閥(fa)后(hou)縮(suo)(suo)小(xiao)。除(chu)有特殊(shu)要(yao)求外,取(qu)樣(yang)(yang)管(guan)(guan)道(dao)(dao)(dao)與工(gong)藝主管(guan)(guan)道(dao)(dao)(dao)的管(guan)(guan)道(dao)(dao)(dao)材(cai)料等級應一致(zhi)。取(qu)樣(yang)(yang)管(guan)(guan)道(dao)(dao)(dao)的壓力(li)等級不(bu)應低于工(gong)藝主管(guan)(guan)道(dao)(dao)(dao)的壓力(li)等級。
b. 取樣(yang)點靠(kao)近設備(bei)或管道根部的(de)閥門。取樣(yang)閥的(de)口(kou)徑通常與(yu)取樣(yang)管管徑相同。
c. 取樣(yang)(yang)閥門(men)的設(she)置一般為(wei)雙(shuang)閥或三閥,無取樣(yang)(yang)冷(leng)卻器時(shi)為(wei)雙(shuang)閥,有取樣(yang)(yang)冷(leng)卻器時(shi)為(wei)三閥,取樣(yang)(yang)冷(leng)卻器前設(she)雙(shuang)閥,冷(leng)卻器后(hou)為(wei)取樣(yang)(yang)閥。
d. 切斷閥(fa)(fa)一般采用閘閥(fa)(fa),閥(fa)(fa)門直徑(jing)與相連接的管(guan)徑(jing)相同,通常為(wei)DN15或DN20的閥(fa)(fa)門,切斷閥(fa)(fa)應(ying)盡量(liang)靠近工藝管(guan)道或設備。
e. 取(qu)樣(yang)閥一般采用(yong)(yong)截止閥、球(qiu)閥或針形閥,對于黏稠物(wu)料(liao)(liao)或易(yi)結晶物(wu)料(liao)(liao),可按其性質(zhi)選用(yong)(yong)帶(dai)沖(chong)洗的取(qu)樣(yang)專(zhuan)用(yong)(yong)閥門或三通旋(xuan)塞閥,如(ru)圖2.122所(suo)示(shi)。
f. 流體取樣一般情(qing)況(kuang)下宜選用循環流程。取樣管道進口為高壓、放料(liao)或(huo)上游管道;取樣管道出口為低壓、吸入或(huo)下游管道。
g. 需要頻繁(fan)取樣的(de)點,且介質(zhi)具有毒、易(yi)燃(ran)、易(yi)爆及強腐蝕性,公稱壓力大于(yu)等于(yu)1.0MPa時,以及一般介質(zhi)公稱壓力大于(yu)等于(yu)4.0MPa時,取樣管(guan)上(shang)除根部閥外(wai),在取樣閥的(de)上(shang)游應再(zai)加一個切斷閥。不經(jing)常取樣的(de)點或不屬于(yu)上(shang)述范圍的(de)可設一個切斷閥。
?. 典型取樣(yang)配管

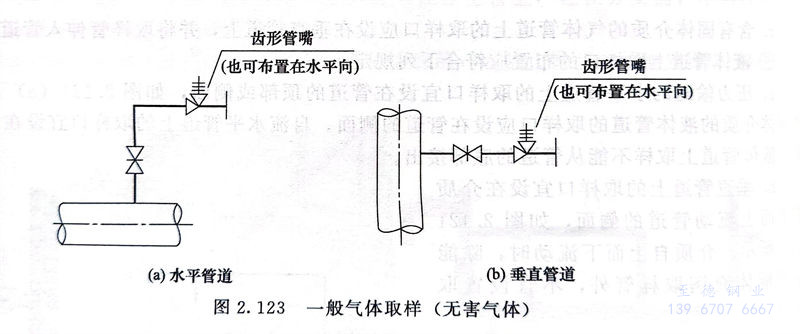

a. 一般氣(qi)體(ti)(無害(hai)氣(qi)體(ti))采用球膽取樣(yang)時(shi),取樣(yang)閥出(chu)口應帶有(you)齒形管嘴,如(ru)圖2.123所示。
b. 一般液體(ti)取樣,在取樣閥下應設有(you)漏斗,管端與(yu)漏斗的(de)距離約150mm。不允許直接排放的(de)介質可改用收集桶,見圖2.124。
c. 對于(yu)需(xu)要隔離空氣取(qu)樣(yang)的(de)介質,應按照工藝要求設取(qu)樣(yang)管,如(ru)采用密閉取(qu)樣(yang)器或經氮氣置換的(de)鋼(gang)瓶(ping)取(qu)樣(yang)等(deng)措施。
d. 帶氮氣保護的取樣見圖2.125。
e. 對黏度大(da)、易(yi)結晶液體的(de)取樣管,必要時設置伴熱,見圖2.126。

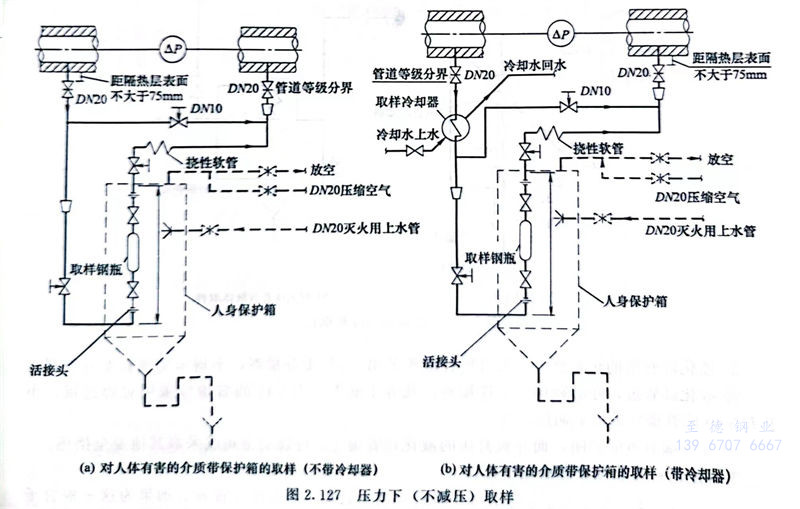

f. 對人(ren)體有(you)害有(you)毒(du)的或(huo)(huo)易(yi)燃易(yi)爆的危險介質(zhi)在壓力下(不減壓)取樣(yang)時,應(ying)采取鋼瓶取樣(yang),同時還(huan)應(ying)設置人(ren)身保護(hu)箱或(huo)(huo)其他防(fang)護(hu)措施,見(jian)圖2.127。
g. 真空(kong)介質取樣要設置破真空(kong)設施。
h. 部分取樣(yang)點帶有蒸汽吹掃,見圖2.128。

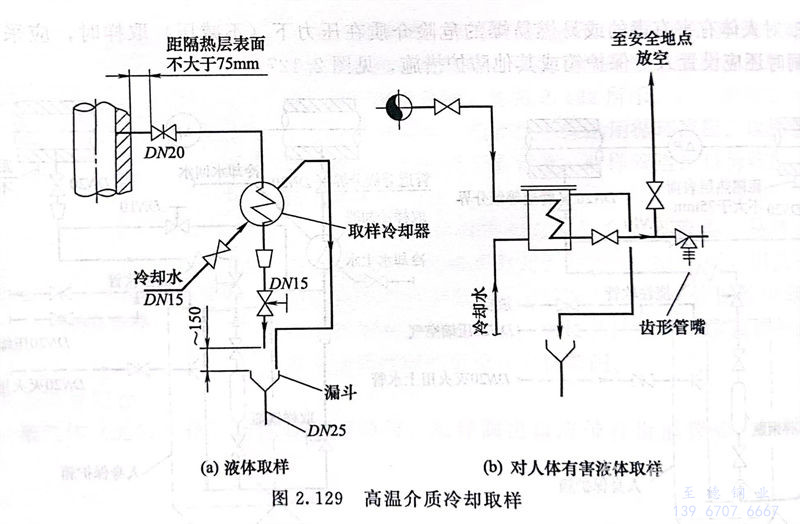

i. 高溫介(jie)質取(qu)樣要設(she)置取(qu)樣冷(leng)卻器。減壓后為常溫的氣體管道(dao)可不設(she)取(qu)樣冷(leng)卻器,見(jian)圖2.129。
j. 取樣(yang)冷卻器的配管(guan)應便(bian)于冷卻器的清理(li)。應設有漏斗將(jiang)水排(pai)入下水道。對人(ren)體(ti)有害(hai)的氣體(ti)取樣(yang)應在冷卻器后增加放空管(guan)。
k. 取(qu)樣(yang)冷卻器應固(gu)定(ding)在合(he)適的構件上(shang),且不影響通(tong)行(xing),便于操(cao)作及維修。
