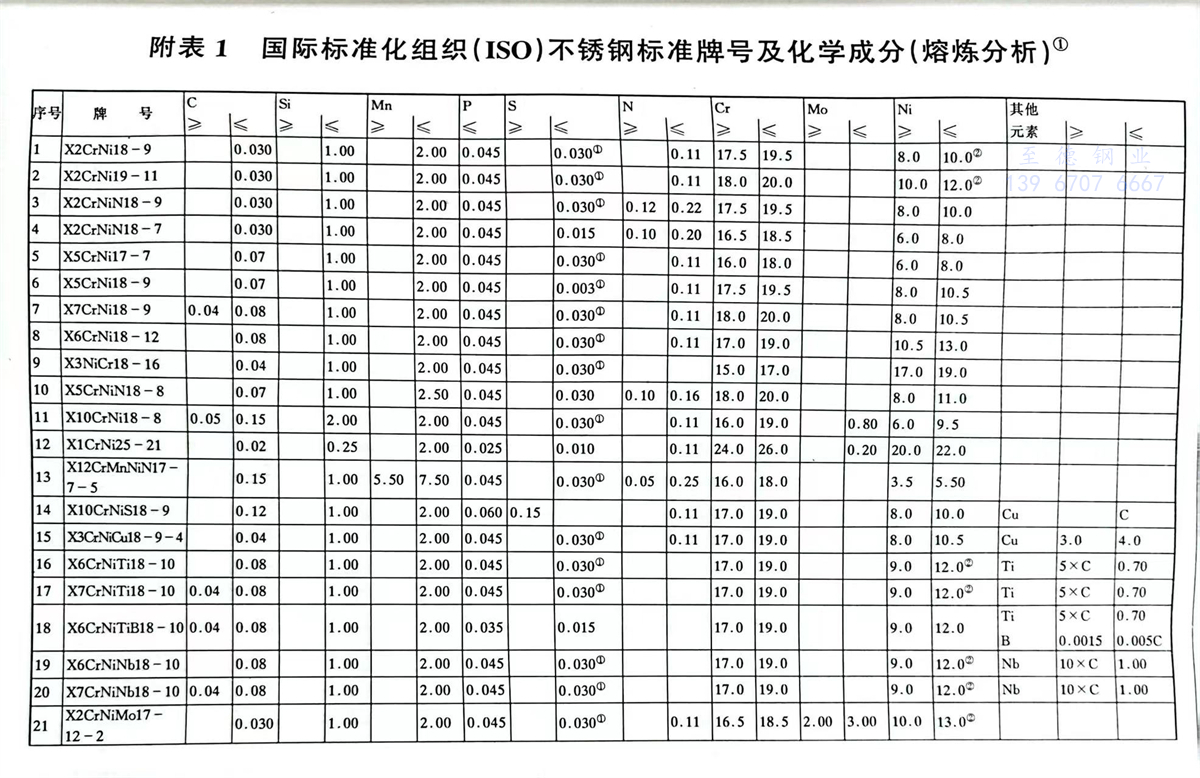

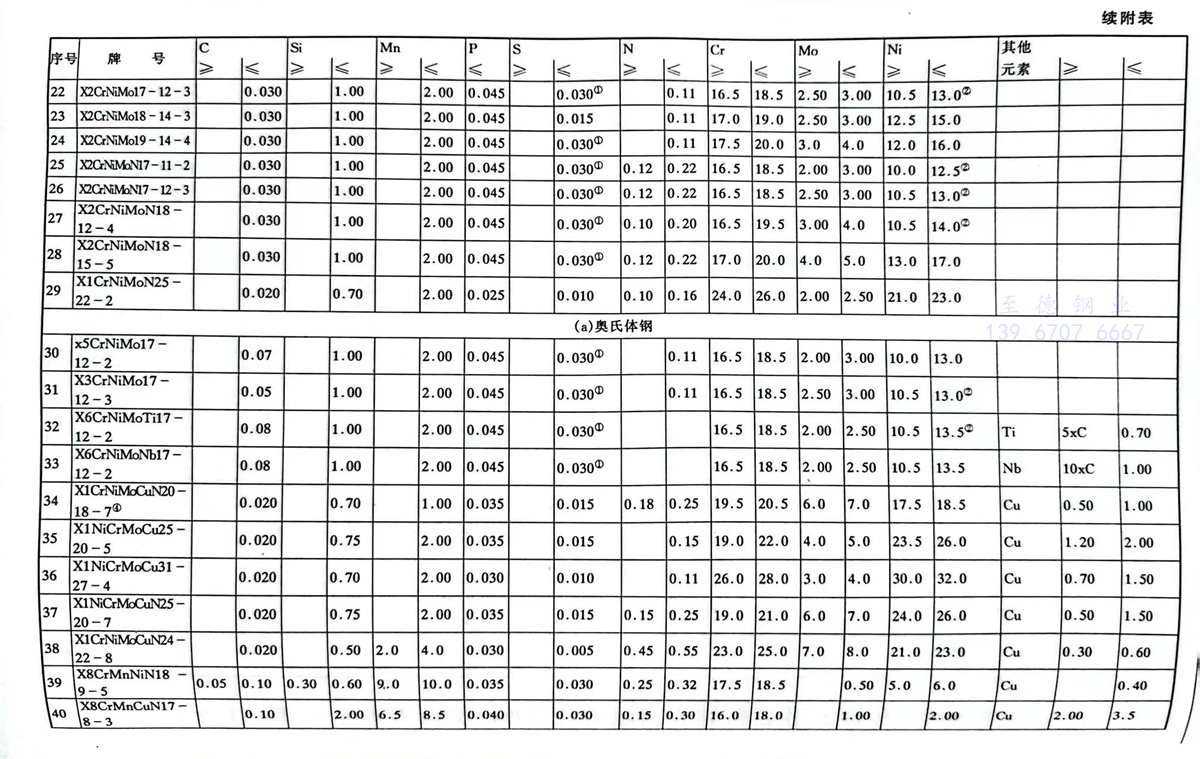

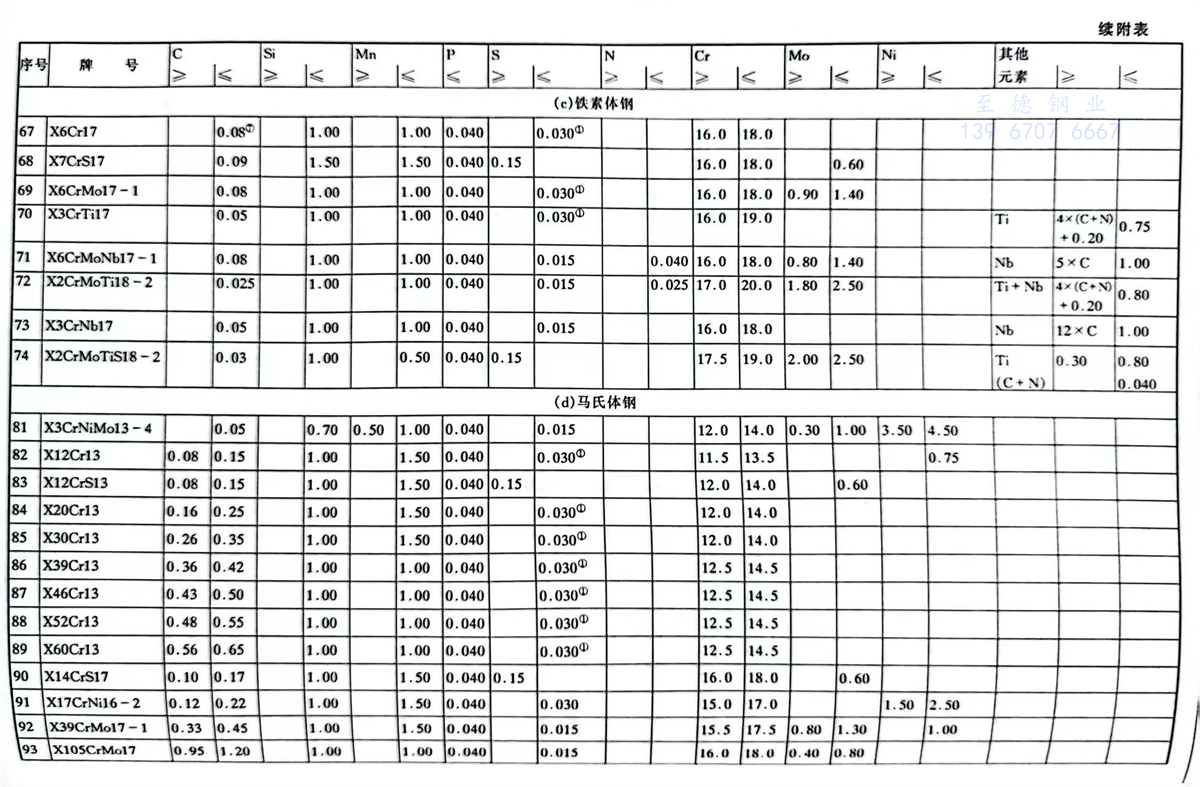

國際標準化組織（ISO）不銹鋼標準(zhun)牌號及化學成分（熔煉分析）

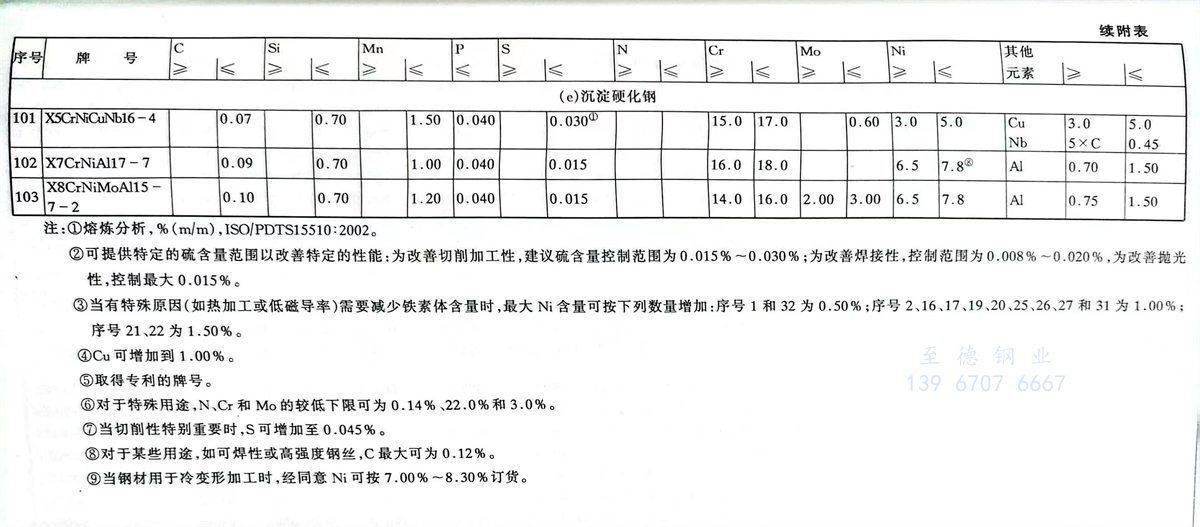

注：①. 熔煉(lian)分析(xi)，％（m/m），ISO/PDTS15510：2002。

      ②. 可提(ti)供(gong)特(te)定(ding)的硫含(han)量范圍(wei)以改善特(te)定(ding)的性能：為(wei)改善切削(xue)加工(gong)性，建議硫含(han)量控制(zhi)范圍(wei)為(wei)0.015％～0.030％；為(wei)改善焊接性，控制(zhi)范圍(wei)為(wei)0.008％～0.020％，為(wei)改善拋光性，控制(zhi)最大(da)0.015％。

      ③. 當有特殊(shu)原(yuan)因（如熱(re)加工或低(di)磁導率）需要減少鐵素體含(han)量(liang)時，最大Ni含(han)量(liang)可(ke)按下列數量(liang)增加：序(xu)號1和(he)32為(wei)0.50％；序(xu)號2、16、17、19、20、25、26、27和(he)31為(wei)1.00％；序(xu)號21、22為(wei)1.50％。

      ④. Cu可增加(jia)到(dao)1.00％。

      ⑤. 取(qu)得專利(li)的牌(pai)號。

      ⑥. 對于特殊(shu)用途，N、Cr和Mo的較(jiao)低下限可為0.14％、22.0％和3.0％。

      ⑦. 當切削(xue)性特別重(zhong)要時，S可增(zeng)加至0.045％。

      ⑧. 對于(yu)某些用(yong)途，如可(ke)焊性或(huo)高強(qiang)度鋼絲，C最大(da)可(ke)為0.12％。

      ⑨. 當鋼材用于冷變形加(jia)工時，經同(tong)意Ni可(ke)按(an)7.00％～8.30％訂(ding)貨(huo)。
