橡膠是(shi)一種(zhong)良好的耐酸又(you)耐堿(jian)的非金(jin)屬防腐(fu)蝕材料，特別對氫(qing)氟酸有(you)很好的耐蝕性。

 橡膠分天(tian)然橡膠和合成(cheng)橡膠兩大類。用于(yu)化(hua)工(gong)防腐(fu)蝕襯里，以天(tian)然橡膠為(wei)多，經過硫化(hua)處理而成(cheng)，具有(you)一定的耐(nai)熱性(xing)能(neng)(neng)、機械(xie)強度和耐(nai)蝕性(xing)能(neng)(neng)。它(ta)可分為(wei)軟橡膠、半(ban)硬橡膠和硬橡膠三種(zhong)（表4-20）。

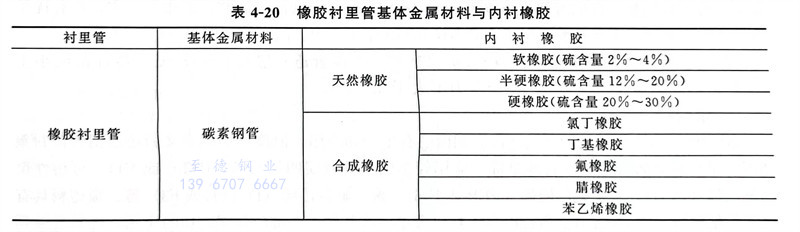

表4-20 橡(xiang)膠襯(chen)(chen)里管基體金屬(shu)材料與內襯(chen)(chen)橡(xiang)膠

橡(xiang)膠襯里層的(de)選擇(ze)原則，主要應考慮腐(fu)蝕(shi)介質的(de)特性、操作條件及具體(ti)施工(gong)的(de)可能性。

 ①. 介質腐蝕(shi)性強(qiang)，但(dan)溫度(du)(du)變化不大，無機械振動的管道、管件，宜用(yong)1～2層(ceng)硬橡(xiang)膠，總(zong)厚度(du)(du)約(yue)為3~6mm。

 ②. 對(dui)于腐蝕性氣(qi)體(ti)，為(wei)了避免氣(qi)體(ti)的擴(kuo)散(san)滲透作用(yong)，用(yong)2層硬橡(xiang)膠襯里為(wei)宜。

 ③. 凡(fan)介(jie)質(zhi)含有固體懸浮(fu)物，需考慮耐磨性(xing)時，可采(cai)用厚2mm硬橡膠制(zhi)作底層(ceng)，再(zai)襯貼所需厚度(du)軟橡膠制(zhi)作面(mian)層(ceng)。

 ④. 管(guan)道、設備外表面可能經(jing)受撞(zhuang)擊時，可采用軟橡膠制作底層，半硬橡膠制作面層。

 ⑤. 在真空條件下，一般不采(cai)用軟橡(xiang)膠制(zhi)作底(di)層。

 ⑥. 在(zai)有劇(ju)烈振動的場合(he)，不(bu)能使用橡膠襯里。

 ⑦. 在同(tong)一管(guan)件、設備上，不能同(tong)時(shi)用硫(liu)化條件不同(tong)的兩種硬橡膠(jiao)(jiao)或軟橡膠(jiao)(jiao)進行(xing)橡膠(jiao)(jiao)襯里。

 1. 使(shi)用溫度

  硬橡(xiang)膠(jiao)(jiao)襯(chen)里長期(qi)使用溫度為0～65℃，短時間(jian)加熱允許提高至(zhi)80℃；半(ban)硬橡(xiang)膠(jiao)(jiao)、軟橡(xiang)膠(jiao)(jiao)及硬橡(xiang)膠(jiao)(jiao)復合襯(chen)里的使用溫度為-25～75℃，軟橡(xiang)膠(jiao)(jiao)襯(chen)里短時間(jian)加熱允許提高至(zhi)100℃。

  根據目前資源，天然橡(xiang)膠(jiao)、順丁橡(xiang)膠(jiao)、丁基橡(xiang)膠(jiao)等制(zhi)作(zuo)軟橡(xiang)膠(jiao)襯里(li)，使(shi)用(yong)溫(wen)度約(yue)為(wei)-60～＋65℃；丁腈橡(xiang)膠(jiao)、丁苯橡(xiang)膠(jiao)、乙丙橡(xiang)膠(jiao)等也可在-30～＋50℃的情況(kuang)下制(zhi)作(zuo)襯里(li)使(shi)用(yong)。

  橡膠(jiao)的(de)使(shi)用(yong)壽命(ming)與(yu)使(shi)用(yong)溫(wen)度有關，溫(wen)度過(guo)高，會加(jia)速橡膠(jiao)的(de)老化，破壞橡膠(jiao)與(yu)金屬間的(de)結合力，導致(zhi)脫落：溫(wen)度過(guo)低(di)，橡膠(jiao)會失去(qu)彈性（橡膠(jiao)的(de)線脹系數比(bi)(bi)金屬大(da)3倍）。由于兩種基材收縮不一，導致(zhi)應力集中(zhong)而拉裂橡膠(jiao)層(ceng)。由于軟(ruan)橡膠(jiao)的(de)彈性比(bi)(bi)硬橡膠(jiao)好，故它的(de)耐寒性也較(jiao)好。

2. 使用壓(ya)力

  一般用于(yu)壓力低于(yu)0.6MPa、真(zhen)空度不大于(yu)80kPa的(de)場合。橡膠襯(chen)里(li)的(de)管(guan)件有彎頭、三通、四通等。襯(chen)膠管(guan)子與管(guan)件均應用焊接(jie)法(fa)蘭連接(jie)。
