管道等級(ji)代(dai)號（Piping Class Code Number）沒有統一的(de)規定(ding)，不同(tong)的(de)行業、國家或公司，代(dai)號的(de)組(zu)(zu)成和包含的(de)內(nei)容也不盡相同(tong)，有的(de)工(gong)程項目(mu)用七單元(yuan)(yuan)組(zu)(zu)成，有的(de)工(gong)程項目(mu)用八(ba)單元(yuan)(yuan)組(zu)(zu)成，有的(de)工(gong)程項目(mu)只用三單元(yuan)(yuan)組(zu)(zu)成，不管怎樣(yang)，管道等級(ji)代(dai)號，三單元(yuan)(yuan)形(xing)式是最基本的(de)，一般需要包含材料類別、順序號和壓力等級(ji)等信息。


  例如，2006年某石(shi)化乙烯(xi)改擴(kuo)建工程的管道等(deng)級(ji)代號為(wei)八單元組成，如下所示為(wei)等(deng)級(ji)代號。


   等級：03CS1S01


   03 表示ASME Class300。


   CS 表(biao)示碳鋼。


   1 表示腐蝕裕(yu)量1.5mm。


   S 表(biao)示小口徑承插焊連接，大口徑法蘭或對焊。


   01 表(biao)示序列號。


  下(xia)面僅以三單元的管(guan)道(dao)等級號為(wei)例說明(ming)管(guan)道(dao)等級代號的組成。

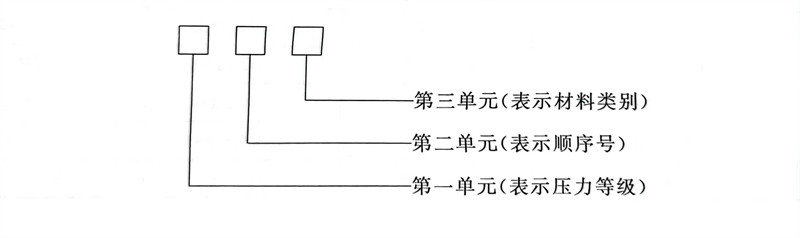

1. 管道(dao)等級代號(hao)的組成





2. 各單(dan)元內(nei)容


  第(di)一單元由一位大寫的英(ying)文字母表示(shi)管(guan)道公稱壓力（MPa）等(deng)級（表4-74）。

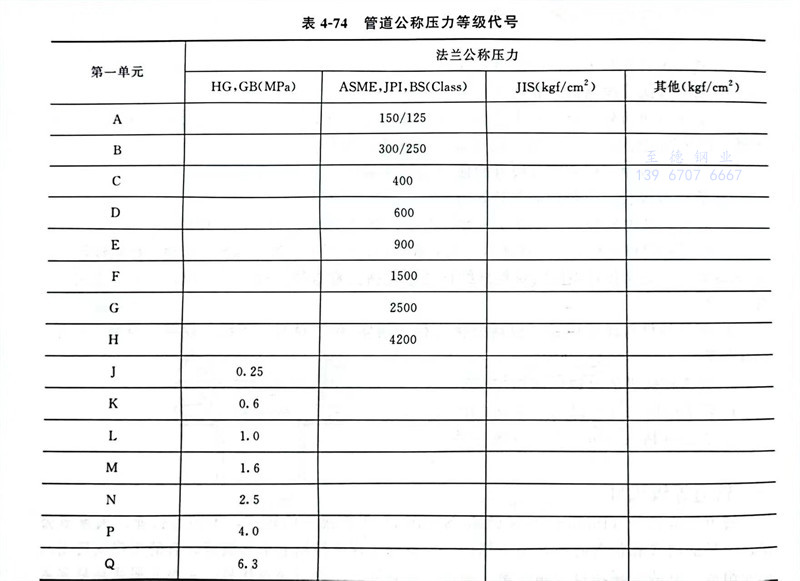

    表4-74 管(guan)道公稱(cheng)壓(ya)力等(deng)級(ji)代號




  第(di)二單元由(you)阿(a)拉伯數字表示(shi)順序號（11~9)9）。順序號用于表示(shi)一、三(san)單元相同時，不同的(de)材(cai)質和(he)管(guan)道連接形式(shi)等。

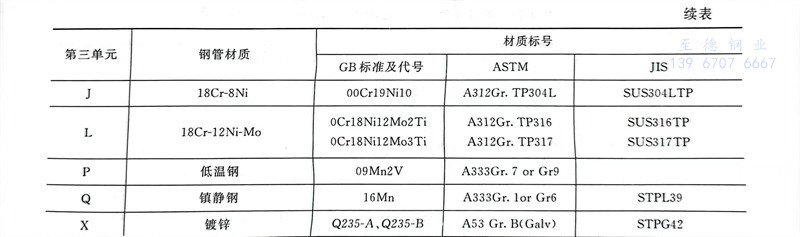

  第三單元(yuan)由一(yi)位(wei)大寫的英文(wen)字母表(biao)示管道材料類(lei)別（表(biao)4-75）。

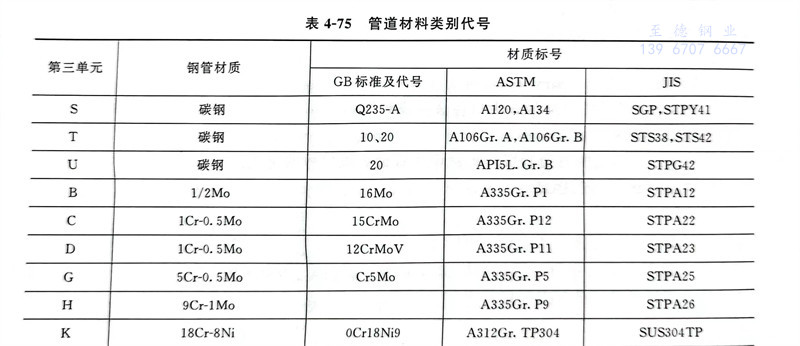

    表4-75 管(guan)道材料類(lei)別代號(hao)





3. 管道等級(ji)索引


  管(guan)(guan)(guan)道(dao)等級(ji)索(suo)引是管(guan)(guan)(guan)道(dao)材料專(zhuan)業編制的主(zhu)要文件之一，一般應有管(guan)(guan)(guan)道(dao)等級(ji)代碼、物(wu)料代號、介質(zhi)種類、設(she)計(ji)(ji)溫(wen)度(du)、壓力范(fan)圍、管(guan)(guan)(guan)子(zi)材料及尺(chi)寸范(fan)圍，供工藝系統、管(guan)(guan)(guan)道(dao)、儀表(biao)、采購(gou)等專(zhuan)業使用(yong)，是工藝系統專(zhuan)業在基(ji)礎設(she)計(ji)(ji)階段設(she)計(ji)(ji)的主(zhu)要依(yi)據文件。

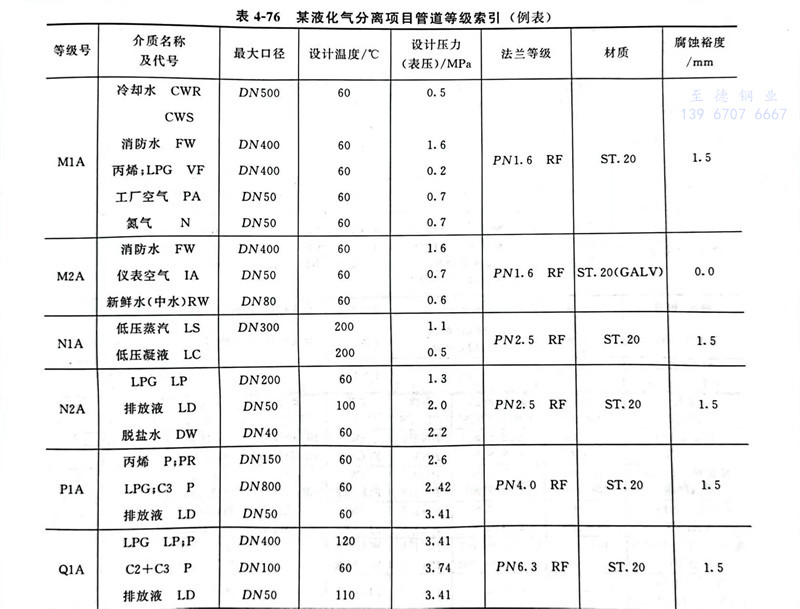

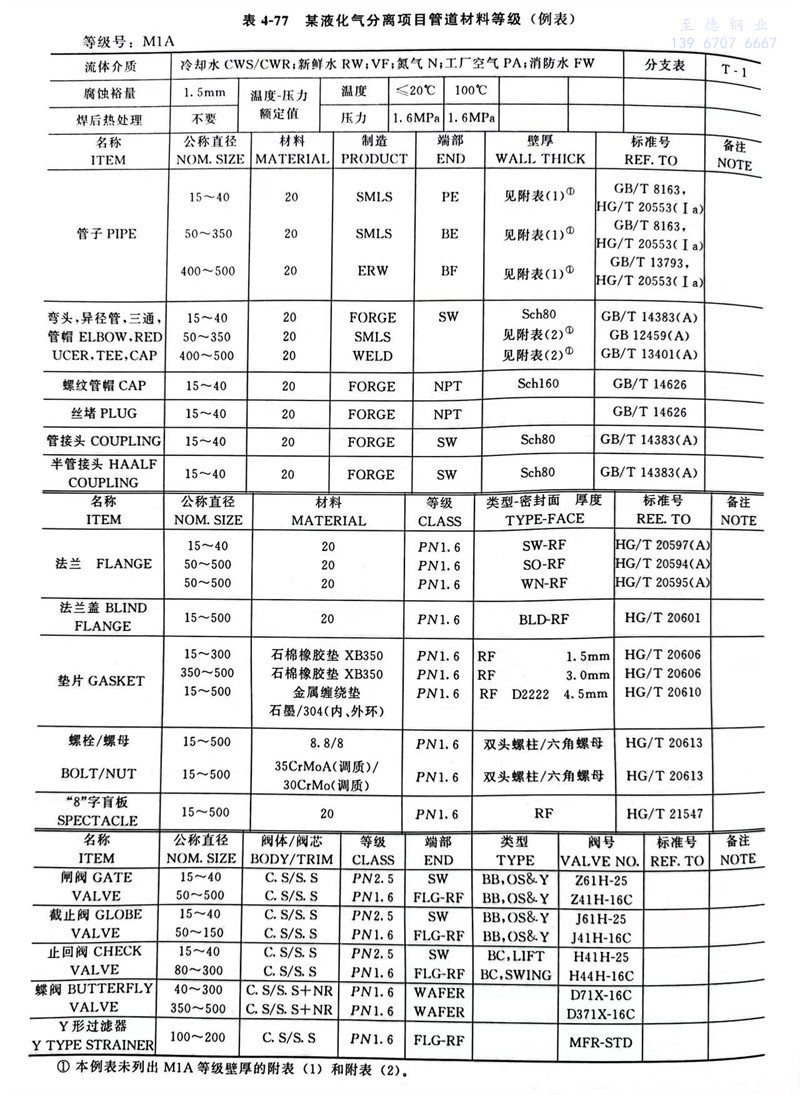

  管(guan)道等級(ji)索引(yin)表的(de)基本內容和(he)格式見表4-76。管(guan)道材料(liao)等級(ji)表見表4-77。
