目前應用的不銹鋼，按基體組織大致可分為以下幾類。

1. 奧氏(shi)體不銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素(su)體不(bu)銹鋼(gang)

    這(zhe)類鋼在加熱和冷卻(que)時(shi)都不(bu)發(fa)生α?γ相(xiang)變，始終保(bao)持(chi)鐵(tie)素體組(zu)織，如(ru)06Cr11Ti、008Cr27Mo等(deng)。

3. 馬氏體不銹鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體(ti)+鐵(tie)素體(ti)雙(shuang)相不(bu)銹鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬化型不銹鋼(gang)

  具有馬氏(shi)體十鐵素體的(de)基體再加(jia)金屬化(hua)合(he)物強化(hua)相(xiang)的(de)組(zu)織(zhi)；或者是馬氏(shi)體基體加(jia)金屬化(hua)合(he)物強化(hua)相(xiang)的(de)組(zu)織(zhi)，如07Cr17Ni7Al、09Cr17Ni5Mo3N等鋼。

  為了簡便(bian)起(qi)見(jian)，將(jiang)(jiang)鐵素體形成(cheng)(cheng)(cheng)元(yuan)素折合(he)成(cheng)(cheng)(cheng)鉻的(de)(de)作用(yong)，將(jiang)(jiang)奧氏體形成(cheng)(cheng)(cheng)元(yuan)素折合(he)成(cheng)(cheng)(cheng)鎳的(de)(de)作用(yong)，而制成(cheng)(cheng)(cheng)鉻當量［Cr］和(he)(he)鎳當量［Ni］圖，來表明(ming)鋼的(de)(de)實際成(cheng)(cheng)(cheng)分和(he)(he)得(de)到的(de)(de)組(zu)織狀態。

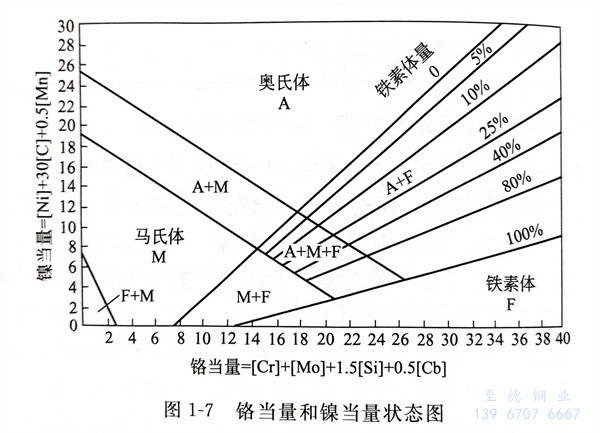

  圖(tu)1-7為鉻(ge)當(dang)(dang)量和(he)鎳當(dang)(dang)量狀(zhuang)態圖(tu)，該(gai)圖(tu)適用于Cr-Ni鋼系統，可以根據(ju)鋼的(de)化學成(cheng)分換算成(cheng)鉻(ge)當(dang)(dang)量和(he)鎳當(dang)(dang)量，來估計鋼的(de)組(zu)織狀(zhuang)態。
