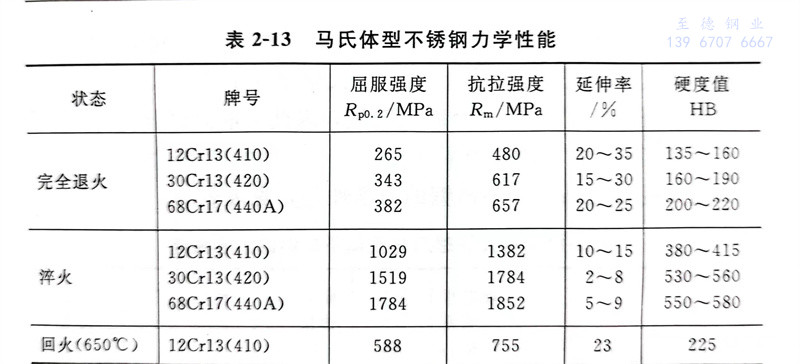

馬氏體型不銹鋼管因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從香蕉視頻app破解碼:12Cr13（410）不銹鋼管(guan)到高碳68Cr17（440A）不銹鋼管(guan)，不同熱(re)處理條件(jian)相應的力學性能，見表2-13。

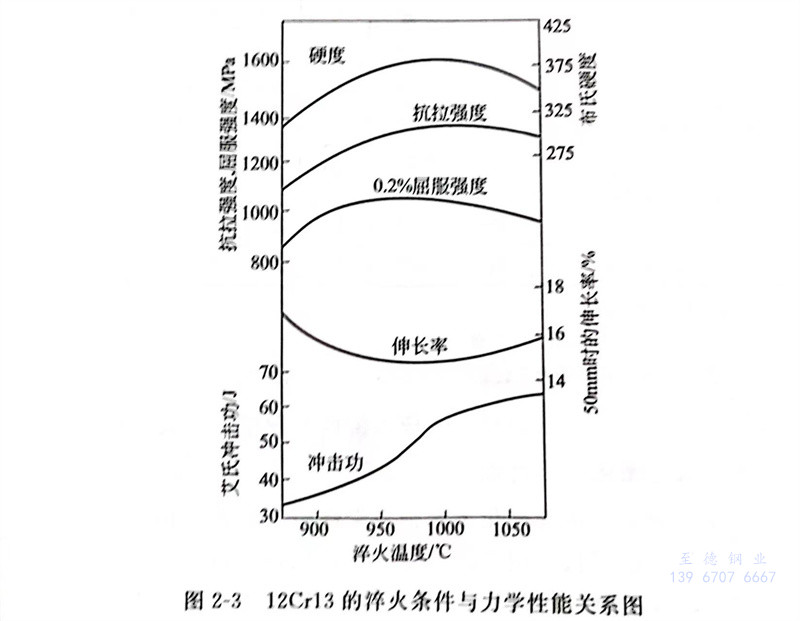

  完全(quan)退(tui)火(huo)是(shi)從(cong)變態點以(yi)(yi)上升開始，一(yi)般(ban)的(de)(de)(de)(de)(de)是(shi)從(cong)800～900℃緩慢(man)地冷(leng)卻(que)下來。含碳(tan)量越高(gao)則其強(qiang)度(du)也越高(gao)。淬(cui)火(huo)一(yi)般(ban)情況下是(shi)從(cong)925～1070℃開始快速冷(leng)卻(que)，因(yin)為其淬(cui)火(huo)性好，無(wu)論是(shi)油(you)冷(leng)還是(shi)水冷(leng)都可以(yi)(yi)充分硬化(hua)。但淬(cui)火(huo)溫(wen)度(du)過(guo)高(gao)時，殘(can)留的(de)(de)(de)(de)(de)奧氏體就多(duo)，回火(huo)以(yi)(yi)后的(de)(de)(de)(de)(de)強(qiang)度(du)降低(di)。12Cr13（410）不(bu)銹(xiu)鋼管的(de)(de)(de)(de)(de)淬(cui)火(huo)條件與力學性能(neng)的(de)(de)(de)(de)(de)關系如(ru)圖2-3所示。淬(cui)火(huo)狀態下的(de)(de)(de)(de)(de)殘(can)留變形(xing)大，金相(xiang)組(zu)織不(bu)穩定(ding)，所以(yi)(yi)淬(cui)火(huo)后要(yao)進行(xing)回火(huo)處理，力學性能(neng)依回火(huo)溫(wen)度(du)的(de)(de)(de)(de)(de)不(bu)同而變化(hua)。回火(huo)時一(yi)定(ding)要(yao)避開400～550℃這個脆化(hua)區域(yu)，因(yin)此(ci)一(yi)般(ban)只進行(xing)250℃的(de)(de)(de)(de)(de)低(di)溫(wen)回火(huo)或700℃左右的(de)(de)(de)(de)(de)高(gao)溫(wen)回火(huo)。

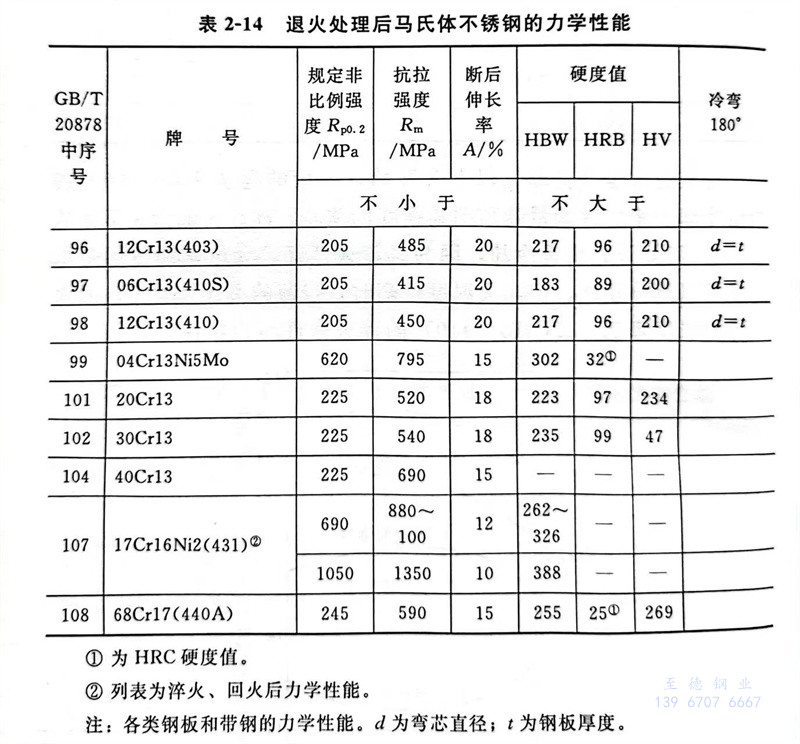

 退(tui)火處理后馬氏體不銹(xiu)鋼管的力學性能，見表2-14。

      ①. 為(wei)HRC硬(ying)度值。

      ②. 列表為淬火、回火后力學(xue)性能。

  注：各類鋼板和帶鋼的力學性(xing)能。d為彎芯直徑；t為鋼板厚(hou)度(du)。

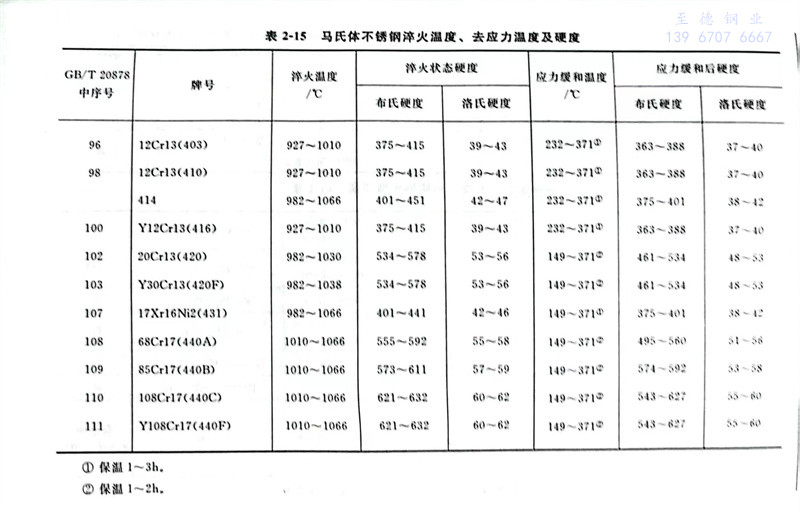

 馬氏體不(bu)銹鋼淬火溫度、去應力溫度及硬(ying)度，見表2-15。
