一(yi)、疏水閥前異(yi)徑管的配管設計(ji)

  ①. 同心(xin)為(wei)同一中(zhong)(zhong)心(xin)軸(zhou)(zhou)的位置(zhi)(zhi)，偏(pian)心(xin)為(wei)小頭的中(zhong)(zhong)心(xin)軸(zhou)(zhou)位置(zhi)(zhi)大頭為(wei)偏(pian)離小頭中(zhong)(zhong)心(xin)軸(zhou)(zhou)。

  ②. 當大小頭布置在(zai)疏水閥前的立(li)管上(shang)時，用(yong)同心的，防(fang)止阻力大。

  ③. 當大小頭布(bu)置在疏水(shui)閥前(qian)的水(shui)平(ping)管(guan)上時，用底(di)平(ping)偏心的，防止同心的造(zao)成(cheng)積液。

二、泵入(ru)口前異徑管(guan)的配管(guan)設計(ji)

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工業金(jin)屬管(guan)(guan)道設計(ji)規(gui)范(fan)》、API RP686《機械裝(zhuang)(zhuang)置和(he)裝(zhuang)(zhuang)置設計(ji)的(de)推薦實施(shi)規(gui)程》規(gui)定：離心泵(beng)入(ru)口(kou)處水(shui)平的(de)偏(pian)心異(yi)徑(jing)管(guan)(guan)一般采用頂(ding)平布置，但(dan)在異(yi)徑(jing)管(guan)(guan)與(yu)向上彎的(de)彎頭直接連接的(de)情況下，可(ke)采用底平布置。異(yi)徑(jing)管(guan)(guan)應靠近泵(beng)入(ru)口(kou)。

三、其(qi)他(ta)位(wei)置異徑管(guan)的配管(guan)設計

  ①. 管廊上水(shui)平(ping)(ping)管道變徑(jing)連接，如無特(te)殊要求(qiu)，一般應選(xuan)用(yong)底(di)平(ping)(ping)偏心異(yi)徑(jing)管。

  ②. 垂直管(guan)上宜(yi)選(xuan)用同心異徑管(guan)。

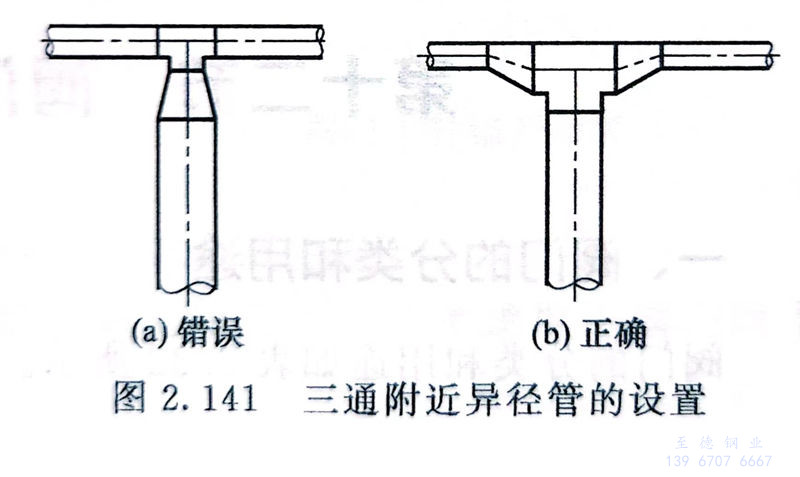

  ③. 在三(san)通附近設(she)置異徑(jing)管時，對(dui)于匯流三(san)通，異徑(jing)管應(ying)布置在匯流前(qian)的管道上(shang)；對(dui)于分流三(san)通，異徑(jing)管應(ying)布置在分流后的管道上(shang)，見圖(tu)2.141。

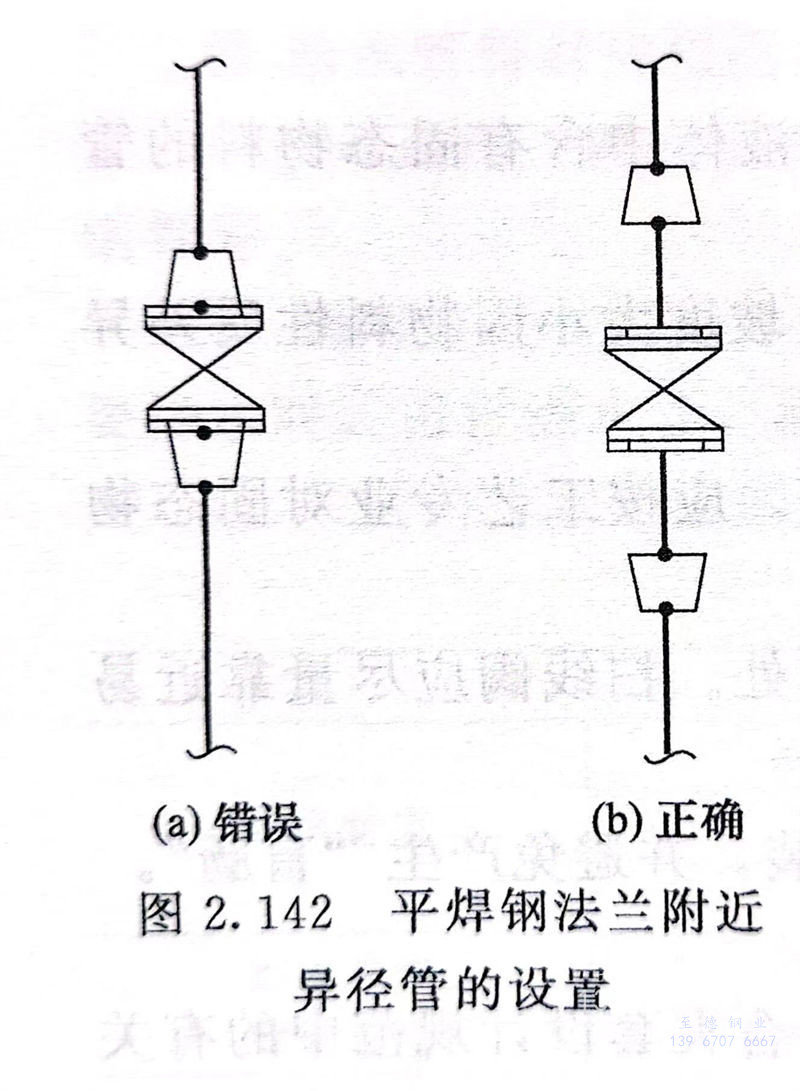

  ④. 平焊鋼法蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四(si)、調節(jie)閥(fa)兩側管道上的(de)異徑管的(de)配管設計

  ①. 調節閥(fa)兩側管道上的異徑管應緊靠(kao)調節閥(fa)。

  ②. 調節(jie)閥兩側管道上的異徑管宜采用底平布(bu)置。
