1. 管(guan)道過(guo)濾(lv)器的作(zuo)用(yong)及適用(yong)范圍

  管(guan)(guan)道過濾器是輸送介質(zhi)管(guan)(guan)道上不(bu)可缺少的(de)一種裝置(zhi)，是清(qing)除流體(ti)中(zhong)固體(ti)雜(za)質(zhi)的(de)管(guan)(guan)道附件(jian)(jian)，用以保(bao)護工藝(yi)設(she)備(bei)(bei)與特(te)殊管(guan)(guan)件(jian)(jian)（如壓縮機(ji)、泵、燃油噴嘴、疏(shu)水閥等(deng)），防止雜(za)物(wu)進入設(she)備(bei)(bei)、管(guan)(guan)件(jian)(jian)損(sun)壞部件(jian)(jian)或堵(du)塞管(guan)(guan)件(jian)(jian)影響正常生產運行，起到穩(wen)定(ding)工藝(yi)過程、保(bao)障安全生產的(de)作用。當流體(ti)流過安裝有一定(ding)規格濾網的(de)濾筒后(hou)，其雜(za)質(zhi)被(bei)阻擋，當需要清(qing)洗(xi)時，只要將(jiang)可拆(chai)卸的(de)濾筒取(qu)出，處(chu)理(li)后(hou)重(zhong)新裝入即可。

2. 管道(dao)過濾器的分類

 ①. 按用(yong)途分(fen)類

   a. 永久性過濾器

      與(yu)所保護的設備一(yi)同投(tou)入正常(chang)運行(xing)，滿(man)足工藝系統專(zhuan)業工程設計的要求。永久性過(guo)濾器(qi)(qi)的器(qi)(qi)體材料應相當(dang)于同一(yi)用(yong)途的管道材料。永久性過(guo)濾器(qi)(qi)按(an)結構形式可分(fen)為網(wang)式、線隙式、燒結式、磁濾式等(deng)。網(wang)式永久性過(guo)濾器(qi)(qi)濾網(wang)的有效面(mian)積不得小于操作(zuo)管道橫截面(mian)積的3倍。

   b. 臨時(shi)性過濾器(qi)

      僅在(zai)開工試運轉或(huo)停(ting)車(che)較(jiao)(jiao)久后開車(che)時使用(yong)(yong)，初始操作完畢后可拆除。臨(lin)時性(xing)過(guo)(guo)濾(lv)器濾(lv)網的(de)(de)有效面積(ji)(ji)不得小于操作管道(dao)橫截面積(ji)(ji)的(de)(de)2倍，臨(lin)時性(xing)過(guo)(guo)濾(lv)器材料(liao)，一般(ban)采用(yong)(yong)碳鋼(gang)，如物料(liao)有嚴格要求(qiu)，可考(kao)慮選用(yong)(yong)特(te)殊材質。臨(lin)時性(xing)過(guo)(guo)濾(lv)器按結構可分為(wei)平板型、籃式(shi)、T形、Y形等。平板（多孔(kong)(kong)）型通常(chang)(chang)用(yong)(yong)于離(li)心泵的(de)(de)吸入管道(dao)上(shang)，籃式(shi)、T形、Y形通常(chang)(chang)用(yong)(yong)于往復式(shi)壓(ya)縮(suo)機或(huo)油(you)類(lei)等黏度較(jiao)(jiao)大的(de)(de)液(ye)體(ti)的(de)(de)吸入管道(dao)上(shang)。臨(lin)時性(xing)過(guo)(guo)濾(lv)器一般(ban)選用(yong)(yong)100孔(kong)(kong)／c㎡的(de)(de)濾(lv)網。

 ②. 按結(jie)構分類

   a. 網式(shi)過(guo)濾器

      網式過濾器在化工裝置中應用較為普遍，可作為臨時性過濾器或永久性過濾器設于離心泵、齒輪泵、螺桿泵、蒸汽往復泵及工業爐燃料噴嘴之前。用于泵前的網孔數一般為144～256孔／c㎡，按泵和噴嘴產品資料要求來定。網孔數最大可達400孔/c㎡。網式過濾器有SY型、ST型、SC型、SD型等，其外殼可以是鑄鐵、碳鋼、低合金鋼、不銹鋼或其他材料，濾網可分為銅絲網或不銹鋼絲網。特殊情況還可與制造廠商定材質。

  b. 藍式過濾器

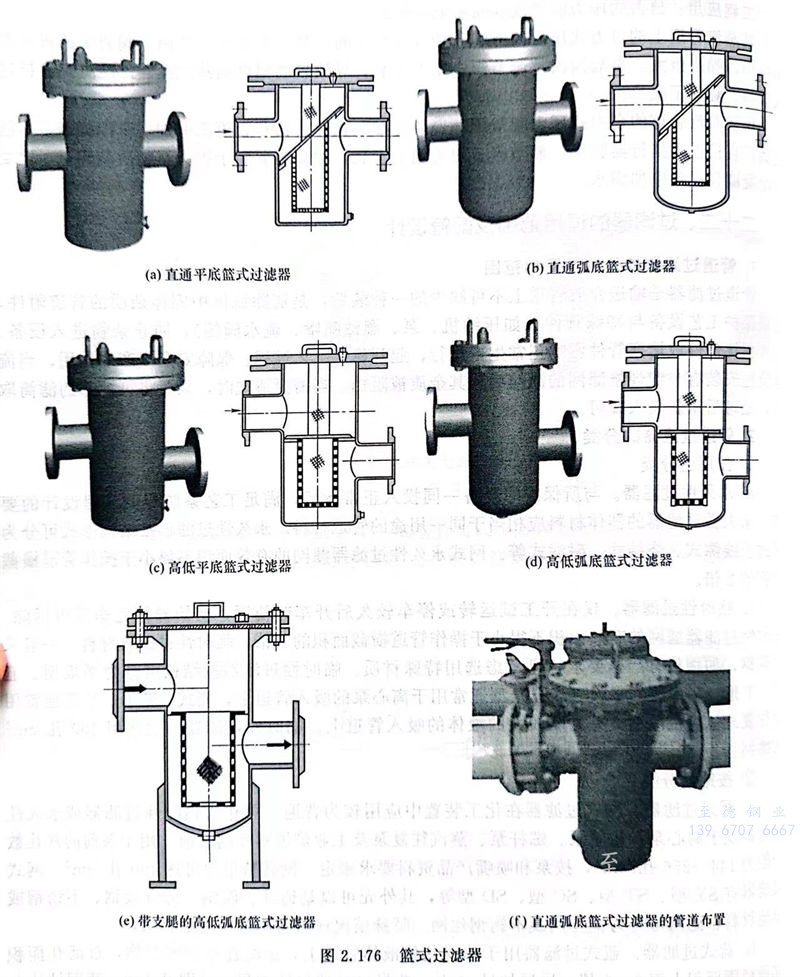

      藍式過(guo)(guo)濾(lv)器(qi)用于油或其他(ta)液體管(guan)道上(shang)，過(guo)(guo)濾(lv)管(guan)道里(li)的雜(za)物，過(guo)(guo)濾(lv)孔面積比通徑管(guan)面積大(da)于2～3倍，遠遠超過(guo)(guo)Y形(xing)、T形(xing)過(guo)(guo)濾(lv)器(qi)過(guo)(guo)濾(lv)面積，見(jian)圖2.176。濾(lv)網(wang)結構與其他(ta)過(guo)(guo)濾(lv)網(wang)不一樣(yang)，因形(xing)狀像籃子，故名籃式過(guo)(guo)濾(lv)器(qi)。籃式過(guo)(guo)濾(lv)器(qi)主要由接管(guan)、筒(tong)體、濾(lv)籃、法蘭(lan)、法蘭(lan)蓋及(ji)緊固件等(deng)組成(cheng)。安裝在管(guan)道上(shang)能除(chu)去流體中的較大(da)固體雜(za)質。

  c. T形(xing)過濾(lv)器

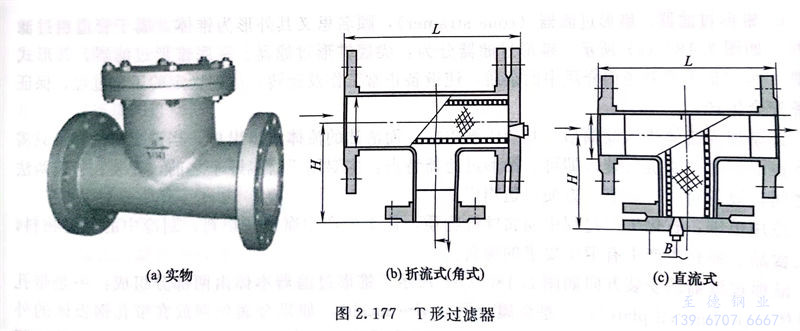

     T形過(guo)濾(lv)器外形上像(xiang)字母“T”，因此，稱為T形過(guo)濾(lv)器。T形過(guo)濾(lv)器是除去(qu)液(ye)體(ti)(ti)中少量固(gu)體(ti)(ti)顆(ke)粒的小型設備，可保護設備的正常工作(zuo)。當流體(ti)(ti)進(jin)入(ru)通過(guo)置有一定規格濾(lv)網(wang)的濾(lv)筒后，其雜質(zhi)被(bei)阻擋，而(er)清潔的濾(lv)液(ye)則由(you)過(guo)濾(lv)器出口(kou)排(pai)出，當需要(yao)清洗時，只要(yao)將可拆卸的濾(lv)筒取出，處理后重新裝入(ru)即可。T形過(guo)濾(lv)器見圖2.177。

    原則(ze)上(shang)過(guo)濾器(qi)的(de)(de)(de)進(jin)(jin)、出口通徑(jing)不(bu)(bu)應(ying)小于(yu)相配套的(de)(de)(de)泵的(de)(de)(de)進(jin)(jin)口通徑(jing)，一般(ban)(ban)與進(jin)(jin)口管路口徑(jing)一致。過(guo)濾器(qi)的(de)(de)(de)材(cai)質一般(ban)(ban)選擇與所連(lian)接(jie)的(de)(de)(de)工藝管道材(cai)質相同，對于(yu)不(bu)(bu)同的(de)(de)(de)服役條件可考慮選擇鑄鐵、碳鋼(gang)(gang)、低合(he)金鋼(gang)(gang)或不(bu)(bu)銹(xiu)鋼(gang)(gang)材(cai)質的(de)(de)(de)過(guo)濾器(qi)。

    T形過(guo)濾(lv)器適合物料(liao)：化工、石油(you)化工生(sheng)產(chan)(chan)中的(de)(de)弱腐蝕性物料(liao)，如(ru)水、氨(an)、油(you)品、烴類(lei)等；化工生(sheng)產(chan)(chan)的(de)(de)腐蝕性物料(liao)，如(ru)燒堿、純堿、濃稀(xi)硫(liu)酸、碳酸、醋酸等；制冷中的(de)(de)低(di)溫(wen)物料(liao)，如(ru)液甲烷(wan)、液氨(an)、液氧及各種制冷劑；輕工食(shi)品、制藥生(sheng)產(chan)(chan)中有衛生(sheng)要求(qiu)的(de)(de)物料(liao)，如(ru)啤酒、飲料(liao)、乳制品、糧漿醫藥用品等。

  d. Y形過濾器(qi)

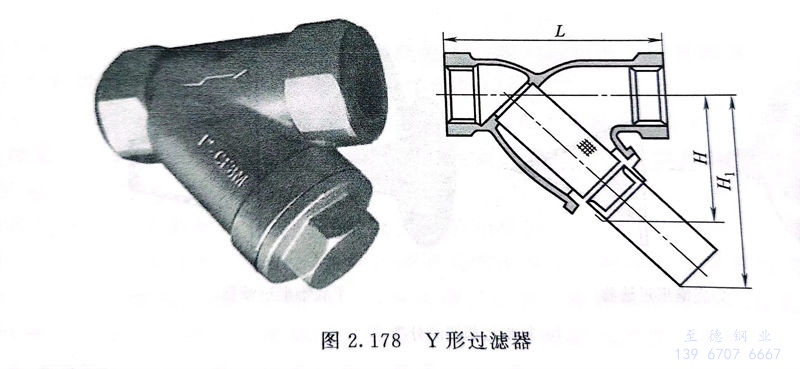

     Y形過(guo)濾(lv)器（圖2.178）屬(shu)于管道粗過(guo)濾(lv)器系列(lie)，一(yi)端(duan)是(shi)使(shi)液(ye)態流體(ti)(ti)等(deng)流質(zhi)經過(guo)，一(yi)端(duan)是(shi)沉淀廢棄物、雜質(zhi)，可用于氣體(ti)(ti)或其他(ta)介(jie)質(zhi)大(da)顆粒物過(guo)濾(lv)，安(an)裝在管道上能除去流體(ti)(ti)中的較大(da)固體(ti)(ti)雜質(zhi)，使(shi)機器設備（包括壓縮機、泵等(deng)）、儀表能正常工作和運轉，達到穩定工藝過(guo)程(cheng)，保障(zhang)安(an)全生產。

    Y形過濾(lv)(lv)(lv)器(qi)的(de)(de)進(jin)、出口通徑(jing)不應(ying)小于(yu)相配套的(de)(de)泵的(de)(de)進(jin)口通徑(jing)，一般(ban)與進(jin)口管(guan)路口徑(jing)一致。Y形過濾(lv)(lv)(lv)器(qi)孔目數的(de)(de)選(xuan)擇，主要考慮(lv)需(xu)攔截的(de)(de)雜質(zhi)(zhi)粒徑(jing)，依據介質(zhi)(zhi)流程(cheng)工藝要求而定。各種規(gui)格絲網(wang)可(ke)(ke)攔截的(de)(de)粒徑(jing)尺(chi)寸(cun)可(ke)(ke)以查標準規(gui)范上(shang)的(de)(de)“濾(lv)(lv)(lv)網(wang)規(gui)格”進(jin)行(xing)選(xuan)用。過濾(lv)(lv)(lv)器(qi)的(de)(de)材質(zhi)(zhi)一般(ban)選(xuan)擇與所(suo)連接(jie)的(de)(de)工藝管(guan)道材質(zhi)(zhi)相同，對于(yu)不同的(de)(de)服役條件可(ke)(ke)考慮(lv)選(xuan)擇鑄鐵、碳(tan)鋼(gang)、低合金鋼(gang)或不銹鋼(gang)等(deng)材質(zhi)(zhi)的(de)(de)過濾(lv)(lv)(lv)器(qi)。

    Y形(xing)過(guo)濾(lv)器(qi)適合物(wu)料：化(hua)工(gong)(gong)、石油化(hua)工(gong)(gong)生產中的(de)(de)弱腐蝕(shi)性物(wu)料，如(ru)(ru)水、氨、油品、烴類等；化(hua)工(gong)(gong)生產的(de)(de)腐蝕(shi)性物(wu)料，如(ru)(ru)燒(shao)堿、純堿、濃稀硫(liu)酸(suan)(suan)、碳酸(suan)(suan)、醋酸(suan)(suan)、酯酸(suan)(suan)等；制(zhi)冷(leng)中的(de)(de)低溫物(wu)料，如(ru)(ru)液甲(jia)烷、液氨、液氧及各(ge)種制(zhi)冷(leng)劑；輕工(gong)(gong)食品、制(zhi)藥(yao)生產中有(you)衛生要求的(de)(de)物(wu)料，如(ru)(ru)啤酒、飲料、乳制(zhi)品、糧漿醫藥(yao)用(yong)品等。

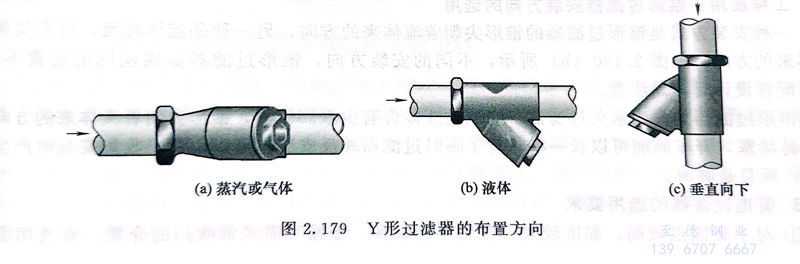

   Y形過濾(lv)器可以水(shui)平(ping)安裝或(huo)垂(chui)直向下(xia)安裝，見圖(tu)2.179。

  e. 錐形過濾器

     錐(zhui)(zhui)(zhui)形(xing)過(guo)濾(lv)器(qi)(qi)（cone strainer），顧名思義其外形(xing)為錐(zhui)(zhui)(zhui)體，屬于管道(dao)(dao)粗過(guo)濾(lv)系列。如圖2.180（a）所示，錐(zhui)(zhui)(zhui)形(xing)過(guo)濾(lv)器(qi)(qi)分為：尖(jian)底錐(zhui)(zhui)(zhui)形(xing)過(guo)濾(lv)器(qi)(qi)、平底錐(zhui)(zhui)(zhui)形(xing)過(guo)濾(lv)器(qi)(qi)。其形(xing)式簡單，作用是去除管道(dao)(dao)內介質(zhi)中的(de)雜質(zhi)，使設(she)備(bei)正常工(gong)作及運轉(zhuan)，達到(dao)穩定的(de)工(gong)藝過(guo)程，保證設(she)備(bei)安全生(sheng)產。

   其原理為流體進入濾(lv)筒后，其雜質被(bei)阻攔，而清(qing)潔的流體流出(chu)出(chu)口(kou)，當需(xu)要(yao)清(qing)洗(xi)時，只(zhi)需(xu)卸(xie)下錐形(xing)濾(lv)筒，清(qing)洗(xi)后裝(zhuang)入即(ji)可(ke)。錐形(xing)過濾(lv)器特點：主(zhu)要(yao)用(yong)于管線開車(che)之(zhi)前，安裝(zhuang)在(zai)管道兩法蘭之(zhi)間，設備(bei)簡(jian)單、可(ke)靠(kao)、方(fang)便，適用(yong)廣泛。

   適用范(fan)圍(wei)：石化生(sheng)產過程中弱腐蝕性物質，化工生(sheng)產中腐蝕性物料，制冷中的低溫(wen)物料，輕工食品、制藥(yao)生(sheng)產中有衛生(sheng)要求(qiu)的物料。

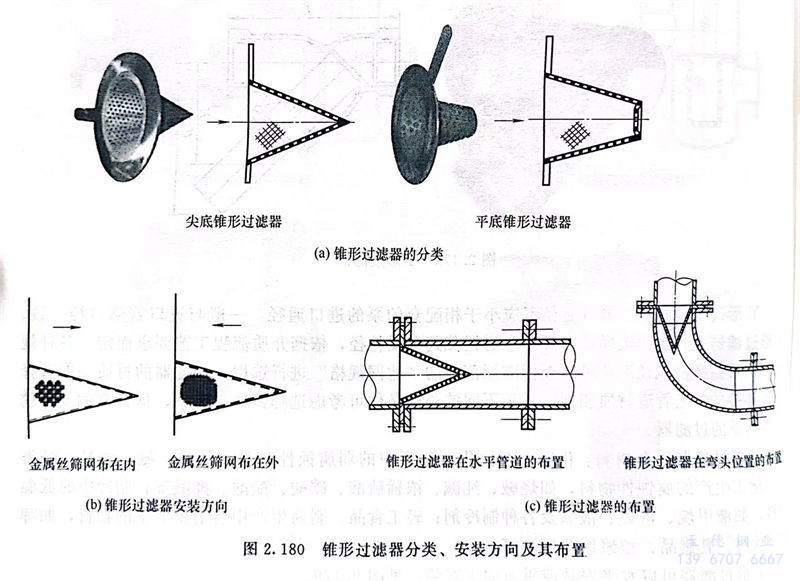

  錐(zhui)形(xing)過濾(lv)器(qi)的(de)安(an)裝(zhuang)方向如圖2.180（b）所示。錐(zhui)形(xing)過濾(lv)器(qi)本(ben)體(ti)由(you)(you)兩(liang)部分組成：一是(shi)帶(dai)孔(kong)鋼板(ban)體(ti)（perforated plate），二是(shi)金屬(shu)絲網(wang)(wang)（wire mesh），如果金屬(shu)絲網(wang)(wang)放在(zai)帶(dai)孔(kong)鋼板(ban)體(ti)的(de)外面，則流(liu)(liu)向應該是(shi)由(you)(you)外向內；如果金屬(shu)絲網(wang)(wang)放在(zai)帶(dai)孔(kong)鋼板(ban)體(ti)里面，則流(liu)(liu)向是(shi)由(you)(you)內向外。圖2.180（c）所示的(de)是(shi)錐(zhui)形(xing)過濾(lv)器(qi)的(de)布置。

工程應用：錐形過濾器安裝方向的(de)選用

   一種安裝(zhuang)方(fang)式是錐(zhui)形(xing)過濾(lv)器(qi)的(de)(de)錐(zhui)形(xing)尖(jian)朝(chao)著流體來的(de)(de)方(fang)向，另一種是流體相反，錐(zhui)形(xing)尖(jian)順著流體來的(de)(de)方(fang)向，如圖2.180（b）所示，不同的(de)(de)安裝(zhuang)方(fang)向，錐(zhui)形(xing)過濾(lv)器(qi)金屬絲網的(de)(de)位置不同，安裝(zhuang)配管設(she)計時，需注意。

  錐(zhui)(zhui)形(xing)過濾器(qi)(qi)如作為(wei)永久過濾器(qi)(qi)，應該(gai)是液(ye)體含有少量固體物，錐(zhui)(zhui)形(xing)尖(jian)朝著流(liu)體來(lai)的(de)方向安裝不(bu)易堵塞，開車(che)周期可(ke)以長一些。對于臨時(shi)過濾器(qi)(qi)相反安裝也可(ke)以，便于收集安裝時(shi)產生的(de)雜物，而且是臨時(shi)。

3. 管道過濾器(qi)的選用要(yao)求

  ①. 對于凝固點較高、黏度較大、含懸浮物較多(duo)、停輸時需經(jing)常吹掃(sao)的介質，宜選用臥式安(an)裝的反沖洗過濾(lv)器。

  ②. 對固體雜質(zhi)含量較多、黏(nian)度較大的介(jie)質(zhi)，宜選用籃式過(guo)濾器。

  ③. 對易燃、易爆、有毒的介(jie)質，宜采用對焊(han)連接的過(guo)濾器(qi)，當直徑小于(yu)DN40時，宜采用承插焊(han)連接的過(guo)濾器(qi)。

  ④. 介質流向有90°變化處宜選用折(zhe)流式T形過濾器。

  ⑤. 設置(zhi)在(zai)泵(beng)入口管道(dao)上的臨時(shi)性過(guo)濾(lv)器，宜選用錐形過(guo)濾(lv)器。

  ⑥. 管道直徑小于DN400時(shi)(shi)，宜(yi)選用(yong)Y形(xing)及T形(xing)過(guo)濾器；管道直徑大于或等(deng)于DN400時(shi)(shi)，宜(yi)選用(yong)籃式(shi)過(guo)濾器。

4. 管道(dao)過濾器的布置

  ①. 機泵入(ru)口(kou)均應安裝(zhuang)(zhuang)過(guo)濾器(qi)。過(guo)濾器(qi)的(de)安裝(zhuang)(zhuang)位置應靠(kao)近被保護的(de)設備。

  ②. 折流式(shi)（角(jiao)式(shi)）T形過濾(lv)(lv)器(qi)必(bi)須安(an)(an)(an)裝(zhuang)在(zai)(zai)管(guan)(guan)道(dao)90°拐彎的場合。直通(tong)式(shi)T形過濾(lv)(lv)器(qi)必(bi)須安(an)(an)(an)裝(zhuang)在(zai)(zai)管(guan)(guan)道(dao)的直管(guan)(guan)上(shang)(shang)，安(an)(an)(an)裝(zhuang)在(zai)(zai)立管(guan)(guan)上(shang)(shang)時，應考(kao)(kao)慮方(fang)便濾(lv)(lv)網的抽(chou)出(chu)(chu)；安(an)(an)(an)裝(zhuang)在(zai)(zai)水(shui)平管(guan)(guan)時，濾(lv)(lv)網抽(chou)出(chu)(chu)方(fang)向(xiang)(xiang)應向(xiang)(xiang)下。Y形過濾(lv)(lv)器(qi)安(an)(an)(an)裝(zhuang)在(zai)(zai)水(shui)平管(guan)(guan)道(dao)上(shang)(shang)時，濾(lv)(lv)網抽(chou)出(chu)(chu)方(fang)向(xiang)(xiang)應向(xiang)(xiang)下，并應考(kao)(kao)慮Y形過濾(lv)(lv)器(qi)抽(chou)芯的空間。

  ③. 安裝在立(li)管(guan)上(shang)的泵(beng)入口過濾(lv)器，為降低(di)泵(beng)入口閥門的高度，可采用(yong)異徑過濾(lv)器。Y形過濾(lv)器安裝在介質自下(xia)向(xiang)上(shang)的垂直(zhi)管(guan)道上(shang)時，應選用(yong)反流式(shi)。

  ④. 壓縮機入口(kou)管(guan)道(dao)上應裝(zhuang)過(guo)濾(lv)器或可拆(chai)卸短節(jie)，以便開(kai)車前(qian)安裝(zhuang)臨時過(guo)濾(lv)器和(he)清掃管(guan)道(dao)。

  ⑤. 過濾器上下游可根據工藝生產的需要設置(zhi)壓差計或壓力表，以(yi)判斷堵塞情況，并(bing)應按工藝需要配(pei)置(zhi)反(fan)吹清(qing)洗管(guan)道。

  ⑥. 管道配管時應考慮永久和臨(lin)時過濾器的安裝和拆除。

  ⑦. 管道(dao)過(guo)(guo)濾器(qi)對管道(dao)設計要求。裝(zhuang)有過(guo)(guo)濾器(qi)的(de)管道(dao)在工作(zuo)時(shi)可分為間(jian)斷操作(zuo)與連續(xu)操作(zuo)。間(jian)斷操作(zuo)時(shi)，在過(guo)(guo)濾器(qi)前后設置(zhi)(zhi)切(qie)斷閥，以便清理過(guo)(guo)濾器(qi)。連續(xu)操作(zuo)時(shi)，對永久性(xing)過(guo)(guo)濾器(qi)需設置(zhi)(zhi)并聯的(de)兩套過(guo)(guo)濾器(qi)，分別在過(guo)(guo)濾器(qi)前、后設置(zhi)(zhi)切(qie)斷閥（線隙式過(guo)(guo)濾器(qi)除外）。

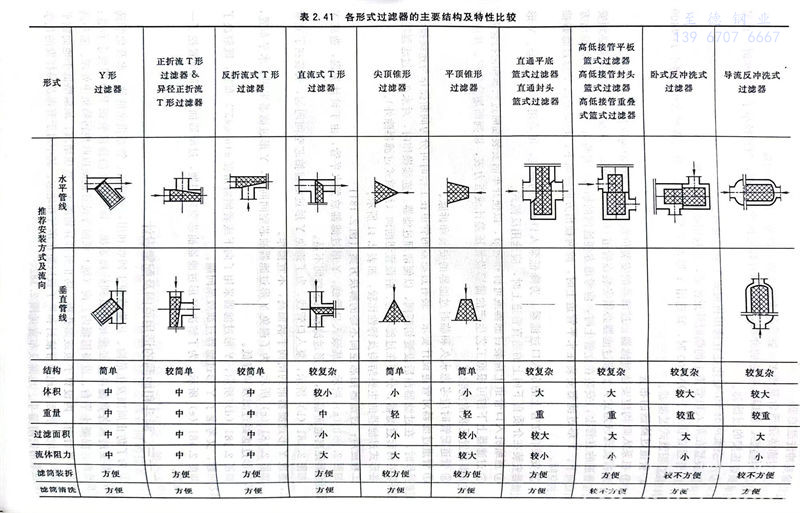

 各形式過濾器的(de)主要結構及(ji)特(te)性比較(jiao)，如(ru)表2.41所(suo)示。

工(gong)程應用：過(guo)濾器抽(chou)芯空間不(bu)夠的解(jie)決方案(an)（圖2.181）

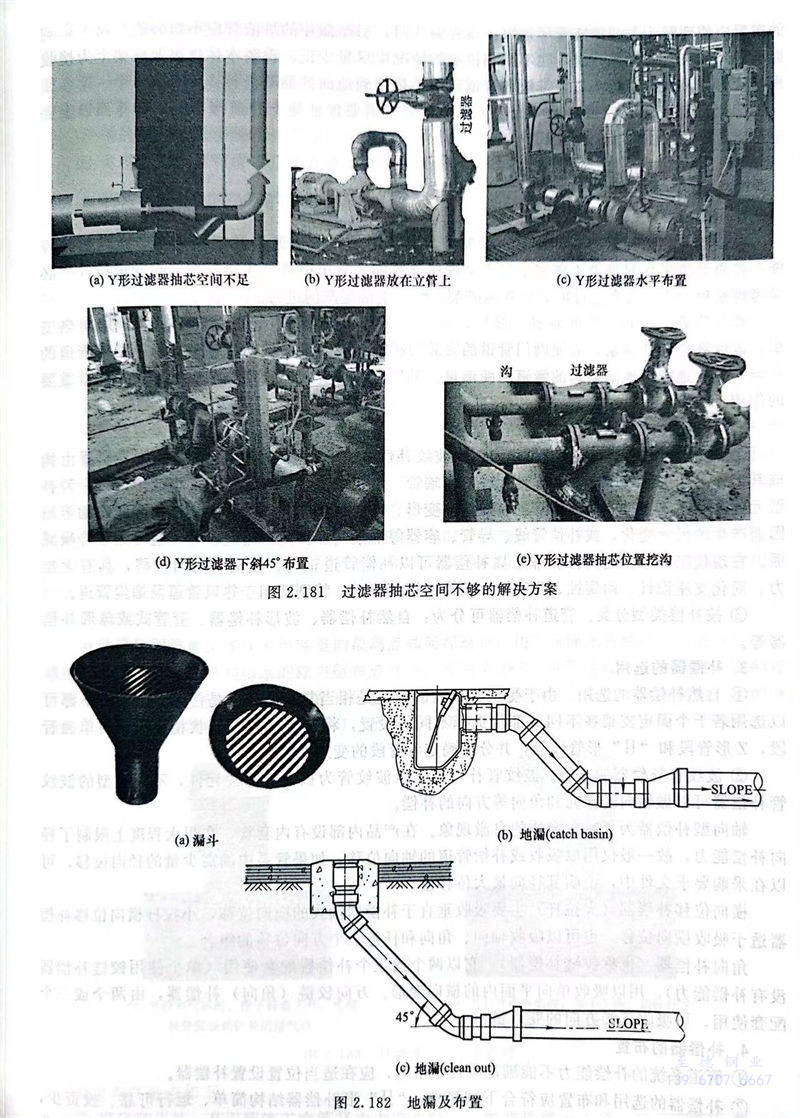

  如圖(tu)2.181（a）所示，某(mou)泵(beng)入口管線，Y形過濾(lv)器(qi)放置水(shui)平管，由(you)于設計(ji)失誤，造(zao)成Y形過濾(lv)器(qi)距(ju)離地面偏近，Y形過濾(lv)器(qi)抽芯空間不足。

  如圖2.181（b）所示(shi)，泵入(ru)口(kou)管(guan)線，為(wei)了(le)避免(mian)Y形過濾器抽芯空間問題，安(an)裝在了(le)立管(guan)上，造成Y形過濾器前的閘閥(fa)手柄偏(pian)高，不宜操作。

  如(ru)圖2.181（c）所示，為了(le)避(bi)免Y形(xing)過濾器抽芯空(kong)間問題(ti)，Y形(xing)過濾器采用了(le)水平布置，造成Y形(xing)過濾器過濾效(xiao)果(guo)降(jiang)低。

  如(ru)圖(tu)2.181（d）所示，Y形過(guo)濾(lv)(lv)器(qi)采用(yong)了向下或(huo)者傾斜角度(du)布置(zhi)，既解決了抽芯問題，又考慮(lv)了Y形過(guo)濾(lv)(lv)器(qi)過(guo)濾(lv)(lv)效果問題。

  如圖(tu)2.181（e）所(suo)示，為了解決Y形過濾器抽芯空間問題，過濾器抽芯空間位置挖了一(yi)個地(di)溝。
