簡單(dan)控(kong)(kong)制系統是由被控(kong)(kong)對象、測量(liang)元件、變(bian)送(song)器、控(kong)(kong)制期和執行器所組成的單(dan)回(hui)路負反饋控(kong)(kong)制系統。它是最(zui)基本(ben)、最(zui)常見、應(ying)用最(zui)為廣泛的控(kong)(kong)制系統。

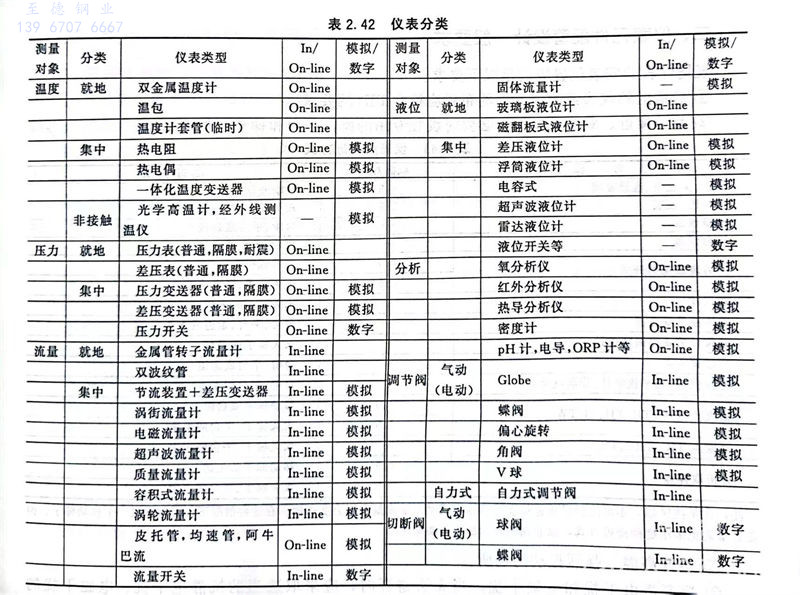

  按測量的工藝參(can)數分為：溫度、壓力、流量、液(ye)(ye)位、分析(xi)儀(yi)(yi)表(biao)(biao)(biao)。按操作需(xu)要(yao)分為：就地、遠傳(chuan)類儀(yi)(yi)表(biao)(biao)(biao)。按控制要(yao)求分為：調節閥(fa)、切斷閥(fa)等(deng)。按儀(yi)(yi)表(biao)(biao)(biao)使用能源分為：氣動(dong)、電動(dong)和液(ye)(ye)動(dong)儀(yi)(yi)表(biao)(biao)(biao)（較少用）。按儀(yi)(yi)表(biao)(biao)(biao)信號分為：模擬(ni)儀(yi)(yi)表(biao)(biao)(biao)、數字儀(yi)(yi)表(biao)(biao)(biao)。按儀(yi)(yi)表(biao)(biao)(biao)安(an)裝位置(zhi)分為：In-line（在管(guan)道里(li)）、On-line（在管(guan)道上(shang)）儀(yi)(yi)表(biao)(biao)(biao)。具體見(jian)表(biao)(biao)(biao)2.42。

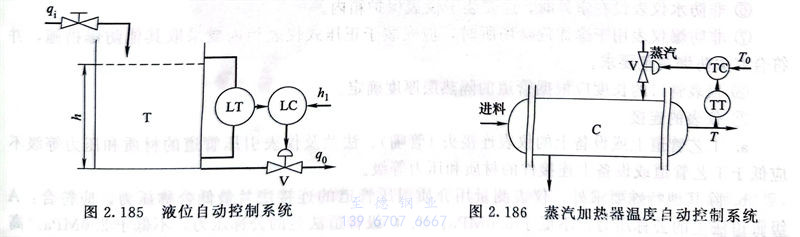

  如圖2.185所示，一個液位(wei)(wei)自動調(diao)節(jie)系(xi)統，液體儲(chu)罐（T）作為被控對(dui)象、一個液位(wei)(wei)變(bian)送(song)器(qi)(qi)(qi)(qi)（LT），一個液位(wei)(wei)控制器(qi)(qi)(qi)(qi)（LC）和一個執行(xing)器(qi)(qi)(qi)(qi)（V）組(zu)成(cheng)一個簡單的控制系(xi)統，通(tong)過執行(xing)器(qi)(qi)(qi)(qi)的開度變(bian)化調(diao)節(jie)輸出量qo的量值大小(xiao)，從而(er)實現儲(chu)罐液面穩(wen)定，保持在一定范(fan)圍內。一般情況下，液位(wei)(wei)變(bian)送(song)器(qi)(qi)(qi)(qi)（LT）和執行(xing)器(qi)(qi)(qi)(qi)（V）屬于配管設計范(fan)圍。

  如圖2.186所示，一(yi)個(ge)蒸(zheng)(zheng)汽(qi)加(jia)熱器(qi)(qi)作(zuo)為(wei)被控(kong)對(dui)象（C）、一(yi)個(ge)溫度變送器(qi)(qi)（TT）、一(yi)個(ge)溫度控(kong)制器(qi)(qi)（TC）和一(yi)個(ge)蒸(zheng)(zheng)汽(qi)流量控(kong)制閥作(zuo)為(wei)執(zhi)行器(qi)(qi)（V）組(zu)成(cheng)一(yi)個(ge)蒸(zheng)(zheng)汽(qi)加(jia)熱器(qi)(qi)溫度自動(dong)控(kong)制系統。

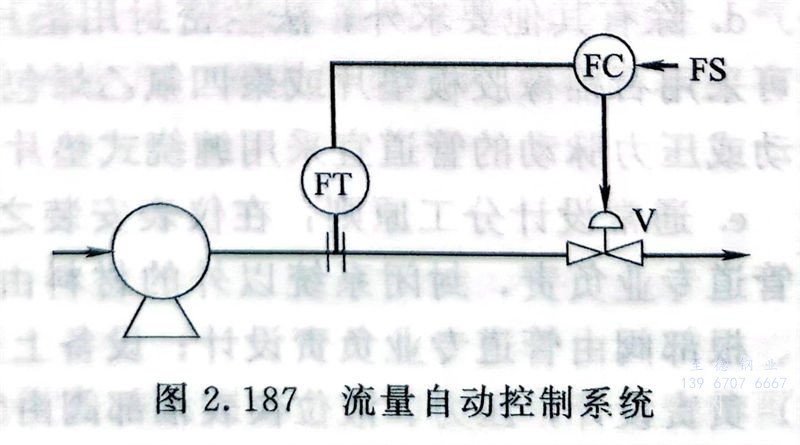

  如圖2.187所示，是一個流(liu)量(liang)(liang)(liang)自動控(kong)制(zhi)系，其中，管理系統作為(wei)被控(kong)對象、一個流(liu)量(liang)(liang)(liang)計（FT）、一個流(liu)量(liang)(liang)(liang)控(kong)制(zhi)器（FC）和一個流(liu)量(liang)(liang)(liang)控(kong)制(zhi)閥作為(wei)執行(xing)器。

工程應用：不明(ming)白儀表(biao)控制(zhi)基本原(yuan)理造成的配(pei)管設計錯誤

  儲(chu)罐(guan)（T）的(de)直徑40m，某配管設計人，因不清楚基本的(de)儀表(biao)控制(zhi)原理(li)，把液位(wei)變送器(qi)(qi)（LT）和(he)執行器(qi)(qi)（V）分別布置在了儲(chu)罐(guan)的(de)兩側，造(zao)成液位(wei)變送器(qi)(qi)（LT）和(he)執行器(qi)(qi)（V）距離偏(pian)遠，無(wu)法(fa)連接的(de)設計錯誤(wu)。
