1. 限流孔板(ban)的(de)工作原理(li)及(ji)分類(lei)

  在石(shi)油化工(gong)裝置中，限流(liu)孔板用于(yu)限制流(liu)體的流(liu)量或(huo)降(jiang)低流(liu)體的壓(ya)力(li)，但通(tong)常用于(yu)工(gong)藝物(wu)料壓(ya)力(li)降(jiang)要求(qiu)精度不(bu)高的場合(he)。

  限(xian)流(liu)(liu)(liu)孔板(ban)(ban)為同心銳孔板(ban)(ban)，流(liu)(liu)(liu)體(ti)(ti)通(tong)過(guo)孔板(ban)(ban)就會產生壓差(cha)(cha)，流(liu)(liu)(liu)量(liang)隨壓差(cha)(cha)的(de)增(zeng)大而增(zeng)大。但當壓差(cha)(cha)超過(guo)一定數值，即超過(guo)臨界(jie)壓差(cha)(cha)時，不論壓差(cha)(cha)如何增(zeng)加，流(liu)(liu)(liu)量(liang)將(jiang)維持一定的(de)數值而不再增(zeng)加。限(xian)流(liu)(liu)(liu)孔板(ban)(ban)就是根(gen)據這個原理來限(xian)制流(liu)(liu)(liu)體(ti)(ti)的(de)流(liu)(liu)(liu)量(liang)或降低流(liu)(liu)(liu)體(ti)(ti)的(de)壓力。限(xian)流(liu)(liu)(liu)孔板(ban)(ban)按(an)孔板(ban)(ban)上開(kai)孔數分為單孔板(ban)(ban)和多(duo)孔板(ban)(ban)；按(an)板(ban)(ban)數可分為單板(ban)(ban)和多(duo)板(ban)(ban)。

2. 限流孔板的(de)應用

  ①. 蒸(zheng)(zheng)(zheng)汽吹(chui)掃管路，為了(le)保證既能達(da)到(dao)連續吹(chui)掃，又保證提供(gong)最小蒸(zheng)(zheng)(zheng)汽流(liu)量的目的，設計中在蒸(zheng)(zheng)(zheng)汽管線設置限流(liu)孔板(ban)，一(yi)方面(mian)限制蒸(zheng)(zheng)(zheng)汽流(liu)量，另(ling)一(yi)方面(mian)降低了(le)蒸(zheng)(zheng)(zheng)汽的壓(ya)力，保證了(le)管路的暢通和安(an)全運行。

  ②. 儲(chu)罐(guan)保壓。

  ③. 管線壓(ya)力平(ping)衡。

  ④. 在管道中閥(fa)(fa)門(men)上、下(xia)游需要有較(jiao)大(da)壓降(jiang)時(shi)，為減少流(liu)(liu)體對閥(fa)(fa)門(men)的沖蝕，當經孔(kong)板(ban)節流(liu)(liu)不會產(chan)生氣相(xiang)時(shi)，可在閥(fa)(fa)門(men)上游串(chuan)聯孔(kong)板(ban)。

  ⑤. 流(liu)體需要小流(liu)量且連續流(liu)通的地方，如泵(beng)的沖洗(xi)管道、熱備用(yong)泵(beng)的旁路管道（低流(liu)量保護管道）、分析取樣管等場所(suo)。

  ⑥. 需要降壓以減少噪(zao)聲或磨損的(de)地方，如(ru)放(fang)空系統。

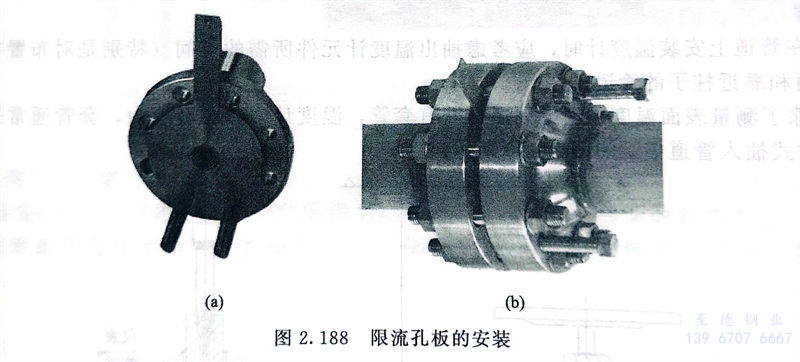

  限流孔板的安(an)裝見圖 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截止閥以控制熱水量分配均勻。

3. 孔板(ban)流量計的(de)布(bu)置

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥(fa)門(men)、管件支管和大小頭等。
