一(yi)、管廊管道支吊架設計一(yi)般要求
①. 管廊(lang)(lang)上(shang)管道(dao)支(zhi)架的間(jian)距，受到管廊(lang)(lang)結(jie)構的梁(liang)及柱(zhu)間(jian)距的限制。小(xiao)管道(dao)支(zhi)架需(xu)要在次梁(liang)上(shang)作支(zhi)撐(cheng)。對于(yu)大直徑管道(dao)只需(xu)在主梁(liang)上(shang)支(zhi)撐(cheng)就夠了。
②. 管(guan)廊(lang)上敷設有(you)坡(po)度的管(guan)道，可通過調(diao)整管(guan)托(tuo)下加型鋼(gang)或鋼(gang)板(ban)墊枕(zhen)的辦法來實現。對于(yu)放(fang)空氣體總(zong)管(guan)（或去(qu)火(huo)炬(ju)總(zong)管(guan)）宜(yi)布置在管(guan)廊(lang)柱子的上方，以(yi)便于(yu)調(diao)整標高。
二、管(guan)廊(lang)管(guan)道固定架設計的注意點(dian)
①. 一般應(ying)在柱子軸線的主梁上設置，不(bu)要(yao)設在次梁上。
②. 盡量使(shi)固(gu)定架兩側的推(tui)力相(xiang)差不要(yao)過大。

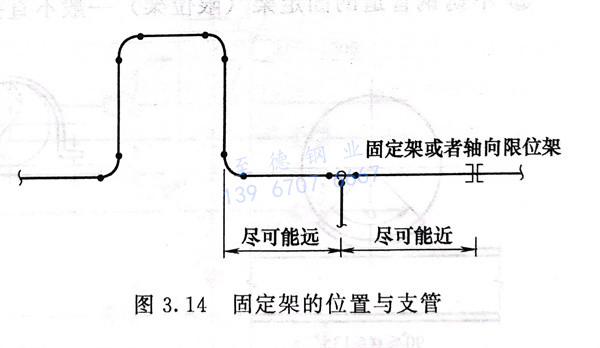

③. 管(guan)廊上不應在應力或位(wei)移量較大處連接支(zhi)(zhi)管(guan)，支(zhi)(zhi)管(guan)附近應設(she)固定架（或軸(zhou)向限位(wei)架），如圖(tu)3.14所示。
三、管廊(lang)管道(dao)導向架(jia)設計的注(zhu)意點
①. 導向架的間距(ju)與對應(ying)的軸向力及管徑有關。
②. 有(you)橫向引出管(guan)(guan)道的(de)接(jie)點時，導向架與接(jie)點或(huo)彎頭的(de)距離(li)（沿管(guan)(guan)廊縱向）不宜太近，應(ying)使(shi)管(guan)(guan)道有(you)一定的(de)柔性。
③. “II”形膨脹(zhang)彎附(fu)近(jin)(jin)導向架的(de)設置(zhi)及波(bo)形補償器附(fu)近(jin)(jin)導向架的(de)設置(zhi)見(jian)圖3.15。
④. 設有“II”形膨脹(zhang)彎時，如圖3.16所示，4點(dian)及(ji)6～7點(dian)的(de)距(ju)離要適當，可按柔(rou)性分(fen)析決定，同(tong)時考(kao)慮管道的(de)橫向位移(yi)不(bu)至(zhi)于太大，1~22點(dian)之間管道應有充分(fen)的(de)柔(rou)性。
四、管廊上不銹鋼管道管架的設計
①. 管廊上管道的支承時，對于奧氏體不銹鋼(gang)裸管，宜在支點處的管道底部焊與管道材質相同的弧形墊板或墊橡膠板，見圖3.17。
②. 不銹鋼(gang)管道的固定架（限位架）一般不直接焊到管道上，如圖3.18所示。
五、管(guan)(guan)廊上管(guan)(guan)道支(zhi)架易碰撞的位置
①. 大口徑彎頭(tou)或大半徑彎管在梁拐(guai)彎時，易與支承(cheng)梁（管架）發生碰(peng)撞，如圖3.19所示(shi)。
②. 支(zhi)管(guan)(guan)（積液包(bao)）的位(wei)置應與支(zhi)承梁（管(guan)(guan)架）保持必要的距離，防止管(guan)(guan)子(zi)發(fa)生熱(re)位(wei)移后與支(zhi)承梁（管(guan)(guan)架）碰撞，如圖(tu)3.20所示。
六、管廊上管道(dao)支吊架需開長圓孔的位置(zhi)
設(she)計(ji)吊架(jia)時不僅(jin)要計(ji)算承載(zai)力(li)，同時要考慮管(guan)道在該處的位(wei)移(yi)量，如果吊桿(gan)的位(wei)移(yi)過大，使(shi)得(de)吊桿(gan)傾(qing)斜超過4°，應該在吊桿(gan)的生(sheng)根(gen)部位(wei)設(she)置長圓孔，如圖3.21所示(shi)。
七(qi)、管道出裝置(zhi)界(jie)區前管架的設計

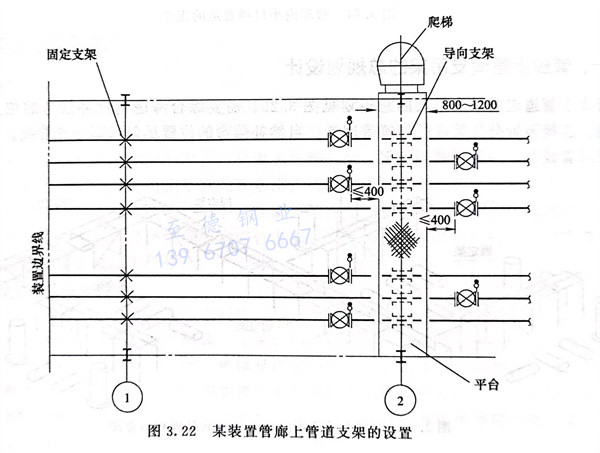

管道出裝(zhuang)置(zhi)界區前需要(yao)設置(zhi)固定架。保護界區內閥門(men)和法(fa)蘭連接位(wei)置(zhi)的受力安全。同時固定架界區內、外兩側(ce)的設計單(dan)位(wei)可以(yi)分別計算應力，互相不干涉，見(jian)圖3.22。
八、易(yi)被扭彎的側(ce)縱連系梁(liang)計算
結構(gou)側(ce)(ce)縱連(lian)系梁(liang)經常被管(guan)道(dao)(dao)的(de)支架(jia)扭彎，如圖(tu)3.23中(zhong)箭頭所示的(de)鋼梁(liang)。某工程約定管(guan)道(dao)(dao)符合標準M（力矩）＜7.5B（kN·mm）的(de)可以不向結構(gou)專業提(ti)轉矩條(tiao)件，不會(hui)產生扭彎的(de)現象，其中(zhong)Br為結構(gou)側(ce)(ce)縱連(lian)系梁(liang)翼(yi)緣寬度。
九、管(guan)廊內小口徑管(guan)道的(de)支撐

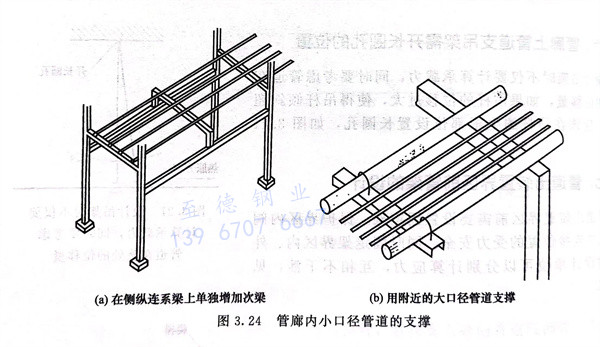

管(guan)廊(lang)的主橫梁間距(ju)較(jiao)大，小(xiao)口(kou)徑(jing)管(guan)道的最大允許(xu)跨距(ju)較(jiao)小(xiao)，為了滿足小(xiao)口(kou)徑(jing)管(guan)道的支撐可以采取圖3.24所(suo)示結構。
十、管廊上管道支吊架的(de)總規劃設計
管(guan)(guan)廊(lang)(lang)上管(guan)(guan)道走向及支吊架(jia)的(de)總規劃見圖3.25，需(xu)要(yao)綜(zong)合考慮自然補(bu)償(chang)彎的(de)位(wei)置(zhi)(zhi)(zhi)、固定架(jia)的(de)位(wei)置(zhi)(zhi)(zhi)、連接裝置(zhi)(zhi)(zhi)分支管(guan)(guan)線(xian)的(de)位(wei)置(zhi)(zhi)(zhi)等因素。自然補(bu)償(chang)彎的(de)位(wei)置(zhi)(zhi)(zhi)盡量遠離分支管(guan)(guan)線(xian)。裝置(zhi)(zhi)(zhi)管(guan)(guan)線(xian)連接主管(guan)(guan)廊(lang)(lang)管(guan)(guan)線(xian)前，一般設置(zhi)(zhi)(zhi)固定架(jia)。
