1. 公稱(cheng)壓力(li)（nominal pressure，PN）

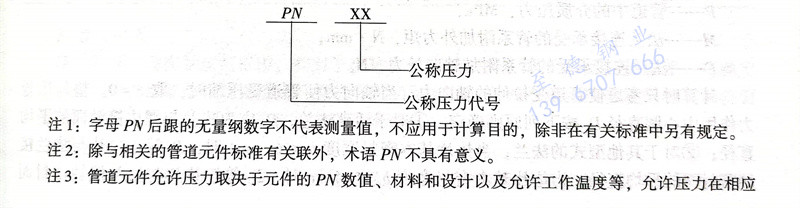

不銹鋼管道組成件的公稱壓力一般表示管道組成件在規定溫度下的最大許用壓力。目前，國內外管道組成件的公稱壓力已經標準化，各國不銹(xiu)鋼(gang)管道元件公稱壓力雖然不同，但基本上可分為兩個系列，即美洲系列和歐洲系列。PN與管道系統元件的力學性能和尺寸特性相關，用于參考的字母和數字組合的標識。它由字母PN和后跟無因次量綱的數字組成。公稱壓力標記示例：
PN 公(gong)(gong)稱壓(ya)力 、XX 公(gong)(gong)稱壓(ya)力代(dai)號
注1：字(zi)母PN后跟的無量(liang)綱數字(zi)不代(dai)表測(ce)量(liang)值，不應用于計(ji)算目的，除(chu)非在有(you)關標準(zhun)中另有(you)規定。
注2：除與相關(guan)的不銹鋼管道元件(jian)標準有(you)關(guan)聯外，術語PN不具有(you)意義(yi)。
注3：不銹鋼管道元(yuan)件(jian)允(yun)許(xu)壓力取決于元(yuan)件(jian)的(de)PN數值(zhi)、材(cai)料和(he)設計(ji)以及允(yun)許(xu)工(gong)作(zuo)溫度(du)等，允(yun)許(xu)壓力在相(xiang)應標準的(de)壓力溫度(du)等級(ji)表(biao)中(zhong)給出。
注(zhu)4：具有同樣PN和DN數值的(de)所有管道元(yuan)件(jian)同與其相(xiang)配(pei)的(de)法蘭應具有相(xiang)同的(de)配(pei)合尺(chi)寸(cun)。
PN、Class 與實際壓力的關系詳細講述見本書第(di)五章。

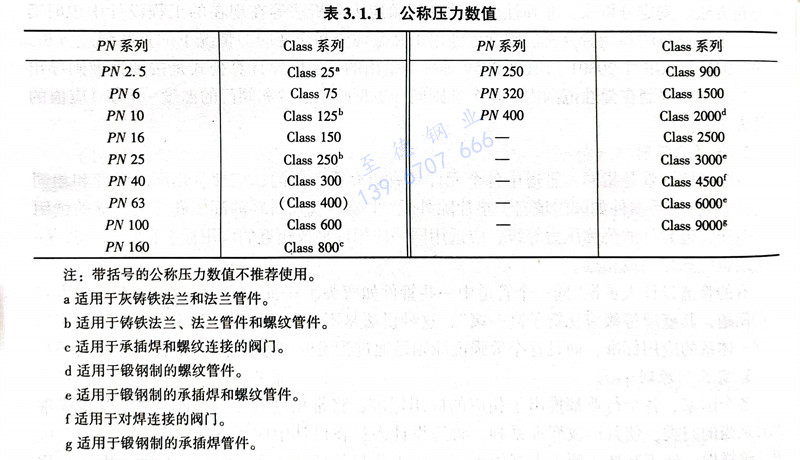

ISO 7268（管道(dao)元(yuan)件 公稱(cheng)壓(ya)力(li)(li)的定(ding)義(yi)）介紹(shao)了公稱(cheng)壓(ya)力(li)(li)。國內標(biao)準GB／T 1048《管道(dao)元(yuan)件公稱(cheng)壓(ya)力(li)(li)》規定(ding)的公稱(cheng)壓(ya)力(li)(li)系(xi)列見表3.1.1。
注：帶括號的公稱(cheng)壓力數值不推薦使(shi)用。
a 適用(yong)于灰鑄鐵法蘭和法蘭管件。
b 適用于鑄鐵(tie)法蘭、法蘭管件(jian)和螺紋(wen)管件(jian)。
c 適用于(yu)承插焊和(he)螺紋連(lian)接的閥門。
d 適用于鍛鋼(gang)制(zhi)的螺(luo)紋管(guan)件。
e 適用于鍛鋼制(zhi)的承(cheng)插(cha)焊和(he)螺紋(wen)管(guan)件。
f 適用于對焊連接的閥門。
g 適用(yong)于(yu)鍛鋼制的承(cheng)插焊管件。
2. 公(gong)稱壓力等級(ji)的確定(ding)

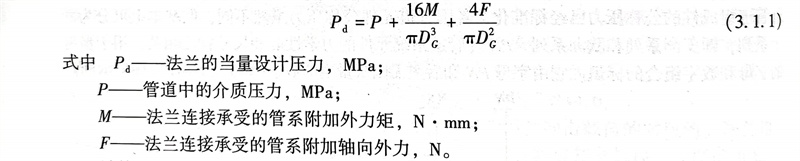

一條管(guan)(guan)(guan)(guan)(guan)道中如果同(tong)(tong)時(shi)(shi)含(han)有兩(liang)個或兩(liang)個以上不同(tong)(tong)溫(wen)度-壓(ya)(ya)力(li)(li)表的不同(tong)(tong)標準(zhun)，應(ying)逐一核(he)對(dui)使它們均得(de)到(dao)(dao)滿足(zu)。管(guan)(guan)(guan)(guan)(guan)道系(xi)(xi)統在熱態(tai)下(xia)工作(zuo)時(shi)(shi)，各(ge)不銹鋼管(guan)(guan)(guan)(guan)(guan)道元件(jian)(jian)會(hui)因(yin)熱膨脹而發生變形(xing)和(he)位(wei)移(yi)(yi)(yi)，當(dang)(dang)這(zhe)個變形(xing)和(he)位(wei)移(yi)(yi)(yi)受到(dao)(dao)阻礙時(shi)(shi)，會(hui)產生附(fu)(fu)加位(wei)移(yi)(yi)(yi)載荷。由于這(zhe)個附(fu)(fu)加載荷與(yu)(yu)管(guan)(guan)(guan)(guan)(guan)系(xi)(xi)的空間(jian)走向和(he)支架的設(she)計(ji)有關(guan)，因(yin)此又叫管(guan)(guan)(guan)(guan)(guan)系(xi)(xi)力(li)(li)。當(dang)(dang)管(guan)(guan)(guan)(guan)(guan)道元件(jian)(jian)承受管(guan)(guan)(guan)(guan)(guan)系(xi)(xi)力(li)(li)后，應(ying)將它折算成(cheng)當(dang)(dang)量(liang)設(she)計(ji)壓(ya)(ya)力(li)(li)來校(xiao)核(he)管(guan)(guan)(guan)(guan)(guan)道所需要的公稱(cheng)壓(ya)(ya)力(li)(li)，因(yin)為一般(ban)的法(fa)蘭(lan)標準(zhun)給出的溫(wen)度-壓(ya)(ya)力(li)(li)等級(ji)對(dui)應(ying)值(zhi)都(dou)是僅(jin)考慮內壓(ya)(ya)作(zuo)用(yong)時(shi)(shi)的對(dui)應(ying)值(zhi)。當(dang)(dang)法(fa)蘭(lan)同(tong)(tong)時(shi)(shi)承受內壓(ya)(ya)和(he)管(guan)(guan)(guan)(guan)(guan)系(xi)(xi)力(li)(li)作(zuo)用(yong)時(shi)(shi)，其當(dang)(dang)量(liang)設(she)計(ji)壓(ya)(ya)力(li)(li)可按(an)式(shi)（3.1.1）計(ji)算。附(fu)(fu)加荷載的計(ji)算詳細講述見《管(guan)(guan)(guan)(guan)(guan)道應(ying)力(li)(li)分析(xi)與(yu)(yu)工程應(ying)用(yong)》一書。
計算時只考(kao)慮(lv)使管道(dao)受拉(la)伸的(de)軸向力(li)。當(dang)軸向力(li)使管道(dao)受壓(ya)(ya)縮時，取。墊片(pian)壓(ya)(ya)緊力(li)作(zuo)用(yong)中心圓直徑(jing)Dc按(an)下列原則確定：①對于(yu)(yu)(yu)活套法(fa)蘭(lan)(lan)，Dc應(ying)為(wei)法(fa)蘭(lan)(lan)與翻邊接(jie)觸(chu)面的(de)平均(jun)直徑(jing)；②對于(yu)(yu)(yu)其(qi)他(ta)型(xing)式的(de)法(fa)蘭(lan)(lan)，當(dang)墊片(pian)基本(ben)(ben)密封(feng)寬度m時，Dc等(deng)于(yu)(yu)(yu)墊片(pian)與法(fa)蘭(lan)(lan)接(jie)觸(chu)密封(feng)面的(de)平均(jun)直徑(jing)；當(dang)墊片(pian)基本(ben)(ben)密封(feng)寬度m時，D6等(deng)于(yu)(yu)(yu)墊片(pian)與法(fa)蘭(lan)(lan)接(jie)觸(chu)密封(feng)面的(de)外徑(jing)減去墊片(pian)有效密封(feng)寬度b的(de)2倍。
3. 管道的級別

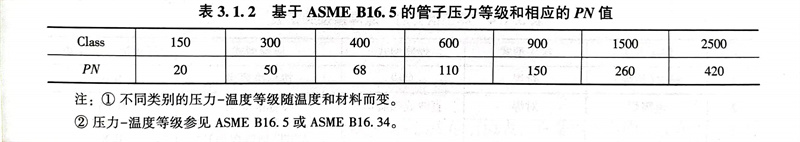

管(guan)(guan)道(dao)的(de)(de)級(ji)別(bie)一般由最(zui)弱的(de)(de)受壓單元的(de)(de)壓力-溫度等(deng)(deng)級(ji)來確定，不銹鋼(gang)管(guan)(guan)道(dao)中最(zui)弱的(de)(de)單元可(ke)能是(shi)低材質或低等(deng)(deng)級(ji)的(de)(de)管(guan)(guan)件(jian)。表3.1.2是(shi)基于ASME B16.5和PN等(deng)(deng)級(ji)命(ming)名的(de)(de)標準(zhun)管(guan)(guan)子的(de)(de)等(deng)(deng)級(ji)的(de)(de)劃(hua)分。管(guan)(guan)道(dao)的(de)(de)等(deng)(deng)級(ji)也可(ke)由其(qi)他的(de)(de)ASME標準(zhun)來劃(hua)分，例(li)如(ru)：ASME B16.1、B16.3、B16.24、B16.42。
注：①. 不(bu)同類別的壓力-溫度(du)等級隨溫度(du)和材料而變。
②. 壓(ya)力-溫(wen)度等(deng)級(ji)參見 ASME B16.5或ASME B16.34。
ASME系(xi)列的公(gong)稱壓力(li)（PN）表示(shi)等級(ji)(ji)(ji)的命名，PN以bar為(wei)單位表示(shi)壓力(li)等級(ji)(ji)(ji)的近(jin)似值，114.5psi（100kPa）。不同公(gong)稱壓力(li)值之間，PN等級(ji)(ji)(ji)數值不能反映(ying)其比例關系(xi)，不1bar=14.5psi(100kPa)過Class數值卻將此關系(xi)反映(ying)了出來(lai)。因此，用(yong)Class數值來(lai)表示(shi)等級(ji)(ji)(ji)。
