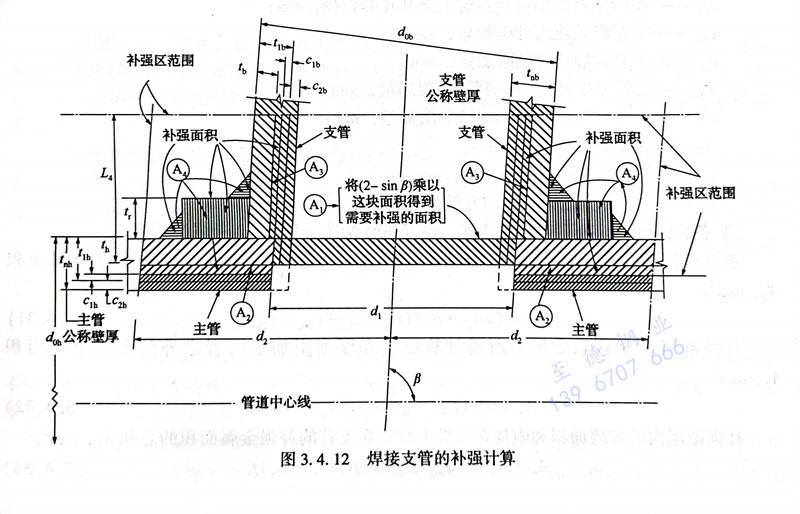

1. 焊接(jie)支(zhi)管(guan)的補(bu)強計算(suan)（如圖3.4.12所示），應符合下列要求。

2. 支(zhi)管(guan)軸線與主管(guan)軸線斜交的結(jie)構(gou)型式，圖中支(zhi)管(guan)軸線與主管(guan)軸線的夾角(jiao)β應(ying)介于45°～90°。主管(guan)為焊接管(guan)時，焊縫(feng)應(ying)位于主管(guan)的斜下方。

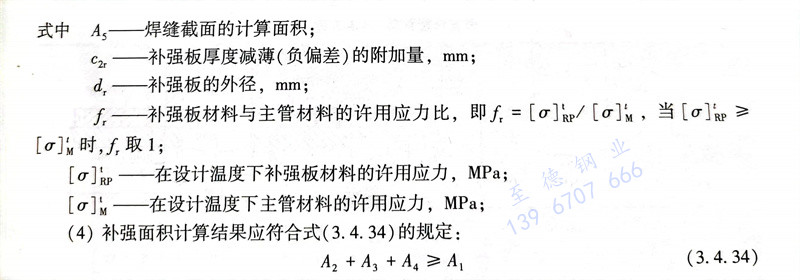

3. 開(kai)孔補強面(mian)積(ji)的計算方法：

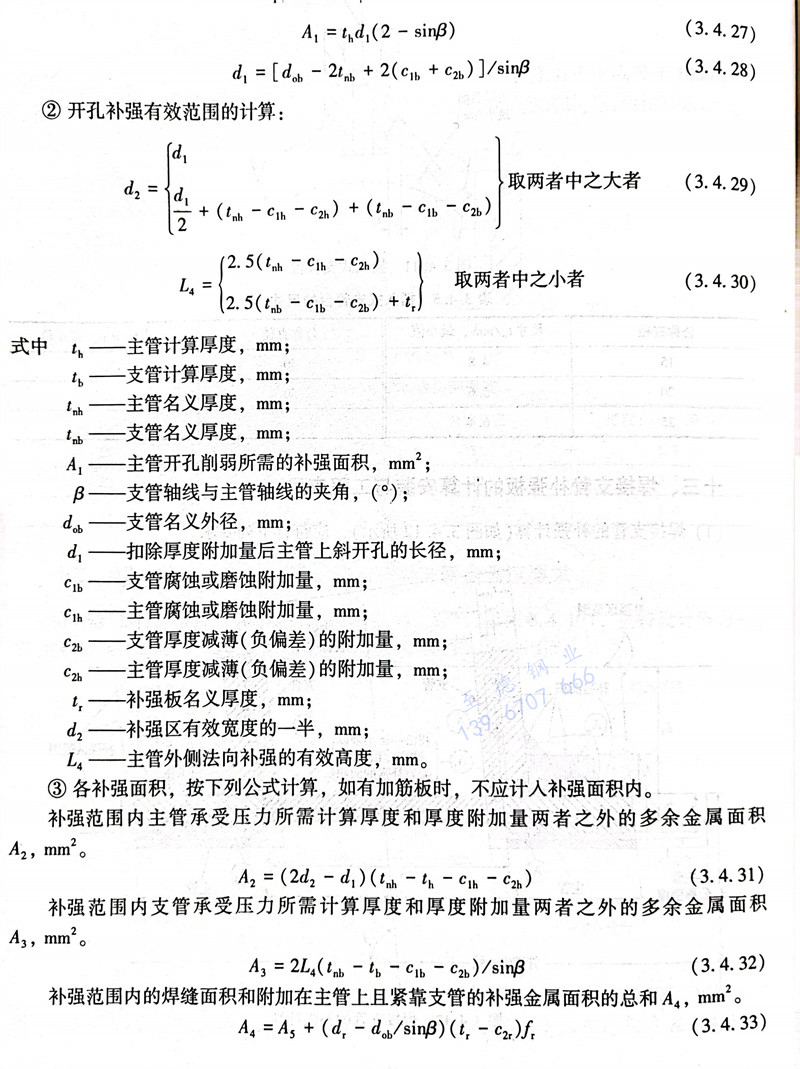

  ①. 主管開孔(kong)需補強的面積A41，應按式（3.4.27）確定：

5. 主(zhu)管上多(duo)支管的(de)補強(qiang)，應符合(he)下列(lie)要求：

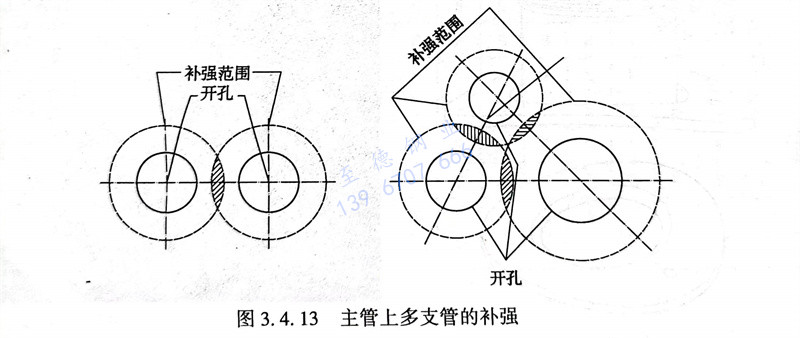

  ①. 當主(zhu)管(guan)上(shang)任意兩(liang)(liang)個或(huo)(huo)兩(liang)(liang)個以上(shang)相(xiang)鄰開孔的(de)中(zhong)心距(ju)小于相(xiang)鄰兩(liang)(liang)孔平均(jun)直(zhi)徑的(de)2倍(bei)，其補強(qiang)范圍重疊時（如圖3.4.13所示），此兩(liang)(liang)個或(huo)(huo)兩(liang)(liang)個以上(shang)的(de)開孔必(bi)須(xu)按前面的(de)敘述(shu)進行補強(qiang)計算，并采用(yong)聯合補強(qiang)方式進行補強(qiang)。

  ②. 采用聯(lian)合(he)補強(qiang)(qiang)時，總(zong)補強(qiang)(qiang)面積不應小于各(ge)孔(kong)單(dan)獨補強(qiang)(qiang)所需補強(qiang)(qiang)面積之和，置于兩相鄰孔(kong)之間的補強(qiang)(qiang)面積至少(shao)應等于各(ge)孔(kong)所需補強(qiang)(qiang)面積之和的50％，且此兩相鄰孔(kong)中心距(ju)至少(shao)應等于兩開孔(kong)平均(jun)直徑的1.5倍。在計(ji)算補強(qiang)(qiang)面積時，任何部(bu)分(fen)截面不得重復計(ji)入。

6. 管道開孔補強的兩種方法：

   ①. 補(bu)強(qiang)圈補(bu)強(qiang)：以(yi)全(quan)熔(rong)透焊縫將內部或外部補(bu)強(qiang)圈與(yu)支(zhi)管、主管相焊。

   ②. 整體補(bu)強：增加(jia)主管(guan)厚度，或以(yi)全熔透焊縫將厚壁(bi)支(zhi)管(guan)或整體補(bu)強鍛(duan)件(jian)與主管(guan)相焊。

7. 采用(yong)補強圈(quan)補強時應遵守的規(gui)定(ding)：

   ①. 采用的(de)鋼材標準抗(kang)拉強度σb≤540MPa;

   ②. 主(zhu)管壁名義厚度δn≤38mmm；

   ③. 補強圈厚度應不大(da)于1.58m。

8. 工程應(ying)用。

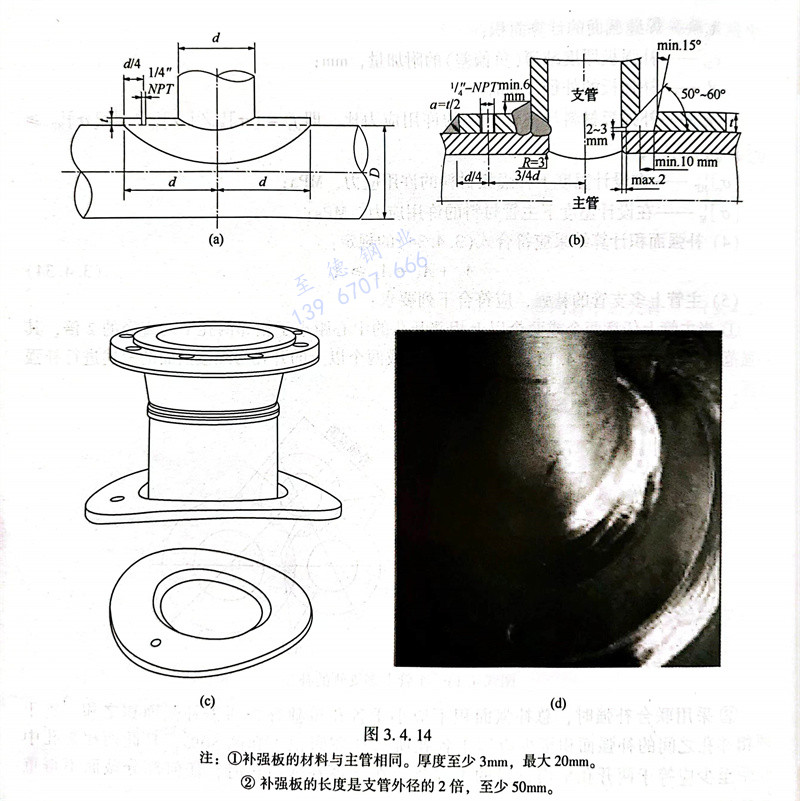

  ①. 某(mou)國外工程補強(qiang)板設(she)計簡化見圖3.4.14。

  ②. 分支表對補(bu)強板的規定(ding)

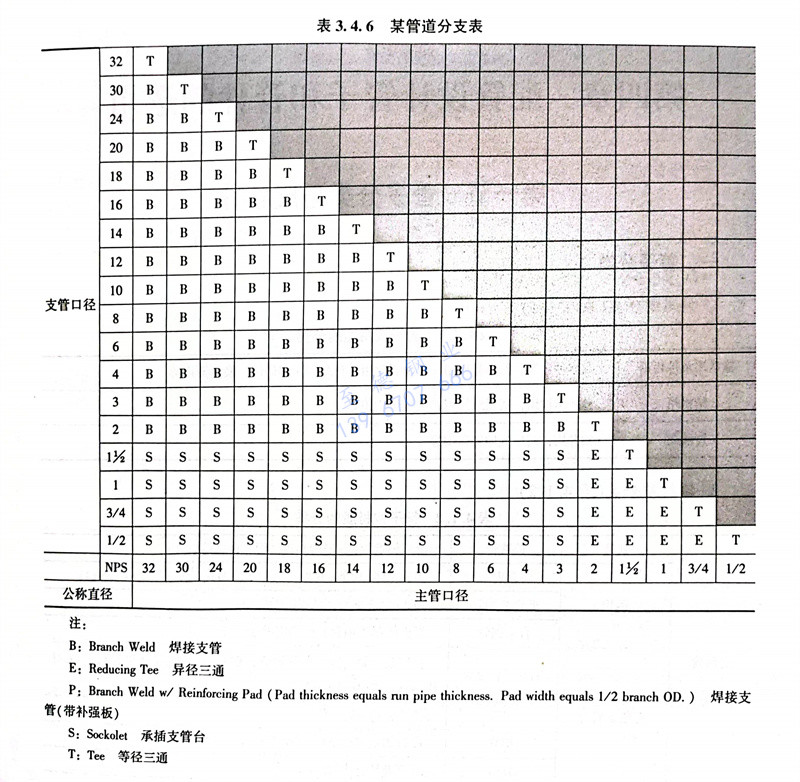

      對于(yu)國內外設(she)計(ji)單(dan)位，對于(yu)分支(zhi)連(lian)接形式的選用(yong)規(gui)定可能不(bu)同(tong)，根據具體工程的特點(dian)、管(guan)道(dao)物料(liao)、設(she)計(ji)壓力和溫度、采購市場等(deng)因素，通常編制“分支(zhi)表”（見(jian)表3.4.6示例(li)）來規(gui)定，在管(guan)道(dao)支(zhi)管(guan)帶或不(bu)帶加(jia)強板。

  ③. 補強板的安裝(zhuang)

     下面是一個(ge)補(bu)強板(ban)(ban)的(de)組裝示例。a.確(que)定(ding)支(zhi)管(guan)的(de)位(wei)置(zhi)(zhi)，并在主管(guan)上開一個(ge)圓(yuan)孔(kong)，其直徑(jing)(jing)應等于支(zhi)管(guan)的(de)內徑(jing)(jing)。b.對支(zhi)管(guan)進行(xing)修整，使其與管(guan)道外徑(jing)(jing)相等，并形成約30mm的(de)焊(han)(han)(han)接(jie)坡口。c．將(jiang)(jiang)支(zhi)管(guan)放置(zhi)(zhi)在管(guan)道上的(de)孔(kong)位(wei)置(zhi)(zhi)周圍，間隙約為3～4mm，并在足夠(gou)(gou)多的(de)位(wei)置(zhi)(zhi)點焊(han)(han)(han)支(zhi)管(guan)。然(ran)后新的(de)分(fen)支(zhi)可以完全焊(han)(han)(han)接(jie)。根據要求進行(xing)無損(sun)檢測（NDE）。d.通過分(fen)支(zhi)將(jiang)(jiang)補(bu)強板(ban)(ban)放置(zhi)(zhi)。在足夠(gou)(gou)數量的(de)地方點焊(han)(han)(han)，然(ran)后將(jiang)(jiang)補(bu)強板(ban)(ban)內外完全焊(han)(han)(han)接(jie)；根據規定(ding)再(zai)次(ci)進行(xing)無損(sun)檢測。注意，如果支(zhi)管(guan)處(chu)的(de)法蘭是焊(han)(han)(han)接(jie)的(de)，必(bi)須(xu)確(que)保(bao)補(bu)強板(ban)(ban)環放置(zhi)(zhi)得(de)更早。

  ④. 通氣孔（weep-hole）

     見圖(tu)3.4.14（c）和(he)（d），可(ke)(ke)能看到補強(qiang)板（加強(qiang)墊）上有一個圓孔(kong)(kong)(kong)。這是一個“通氣孔(kong)(kong)(kong)”，通常可(ke)(ke)設置為1／4”NPT，可(ke)(ke)能有多(duo)種(zhong)功(gong)能。有時也稱為信(xin)號(hao)孔(kong)(kong)(kong)（tell tale hole）或(huo)通氣孔(kong)(kong)(kong)（vent hole）。關于這個孔(kong)(kong)(kong)的(de)使用眾說紛紜，因此筆者(zhe)給出了泄(xie)放孔(kong)(kong)(kong)的(de)兩(liang)種(zhong)可(ke)(ke)能用途：a.通氣孔(kong)(kong)(kong)可(ke)(ke)以通過肥皂泡(pao)方(fang)法測試，以檢查是否(fou)泄(xie)漏(lou)。b.在焊接過程中，這個孔(kong)(kong)(kong)可(ke)(ke)作(zuo)為截(jie)留(liu)氣體(ti)的(de)通風口，防止補強(qiang)板變(bian)成“夾套”容器。

壓力試驗(yan)完(wan)成后，應密封補強墊上的(de)通(tong)氣孔。

ASME B31.3第304規定：應在襯墊或鞍座的(de)側面提供一個通氣(qi)孔(kong)，以顯示支管(guan)和管(guan)路之(zhi)間焊縫的(de)泄漏，并允許(xu)在焊接和熱處(chu)理期間通氣(qi)。
