襯(chen)塑鋼管(guan)和(he)管(guan)件(jian)是在鋼管(guan)和(he)管(guan)件(jian)內部(bu)襯(chen)以(yi)聚丙(bing)烯（PP）、聚乙(yi)烯（PE）及聚氯乙(yi)烯（PVC）等(deng)(deng)非金(jin)(jin)屬材料，以(yi)適(shi)應化工(gong)、石油(you)化工(gong)，醫(yi)藥、紡織和(he)冶金(jin)(jin)等(deng)(deng)部(bu)門輸送腐蝕性介(jie)質的需要。這(zhe)種襯(chen)塑鋼管(guan)和(he)管(guan)件(jian)的公稱壓(ya)力(li)為PN20，相當于2.0 MPa。

1. 襯(chen)塑直(zhi)管

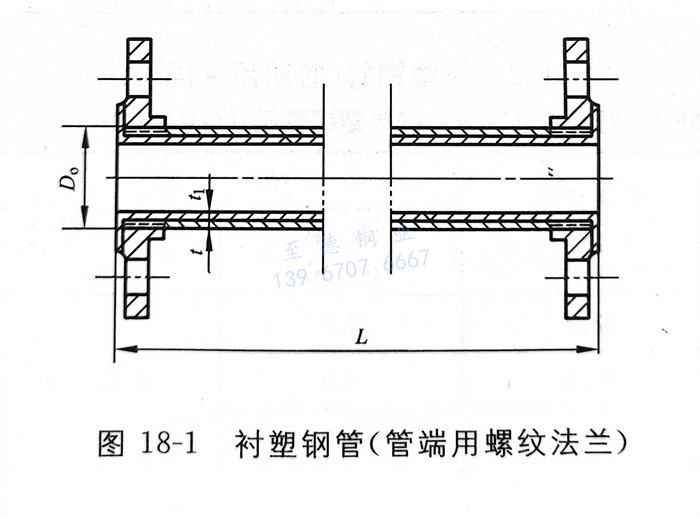

  a. 管端用螺紋法蘭連接的襯塑(su)鋼(gang)管型(xing)式見(jian)圖18-1，尺寸見(jian)表18-2。

  b. 管(guan)端(duan)用平法蘭連接的襯塑鋼管(guan)型式見圖18-2，尺寸見表18-3。

2. 襯塑管(guan)件(jian)

 a. 襯塑鋼(gang)制彎頭

   襯塑鋼(gang)制彎頭(tou)型式見圖18-3，尺寸見表18-4。

 b. 襯塑(su)鋼制三通(tong)、異徑管

   襯塑(su)鋼制三通、異徑管(guan)型(xing)式見(jian)圖18-4，尺(chi)寸見(jian)表18-5。

 c. 襯塑(su)鑄鋼彎頭

   襯塑鑄鋼彎頭型式見圖18-5，尺寸見表18-6。

 d. 襯塑鋼制三(san)通(tong)、異(yi)徑管

   襯(chen)塑(su)鑄(zhu)鋼三通、異徑管型(xing)式見圖18-6，尺寸(cun)見表18-7。

 e. 襯塑層

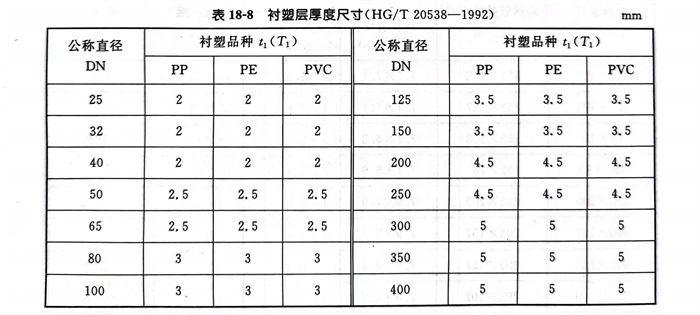

   襯塑層厚(hou)度尺寸見表(biao) 18-8

3. 襯(chen)塑管(guan)端部連接(jie)法蘭

  根(gen)據(ju)襯塑工藝的不(bu)同(tong)，對于DN≤200mm襯塑管端部，可采用突面帶頸螺紋法蘭連接(jie)，其公(gong)稱壓(ya)力PN為1.0MPa及2.0MPa兩級。

    PN1.0MPa突面帶頸螺紋鋼制管法(fa)蘭型式見圖18-7，尺寸見表18-9。

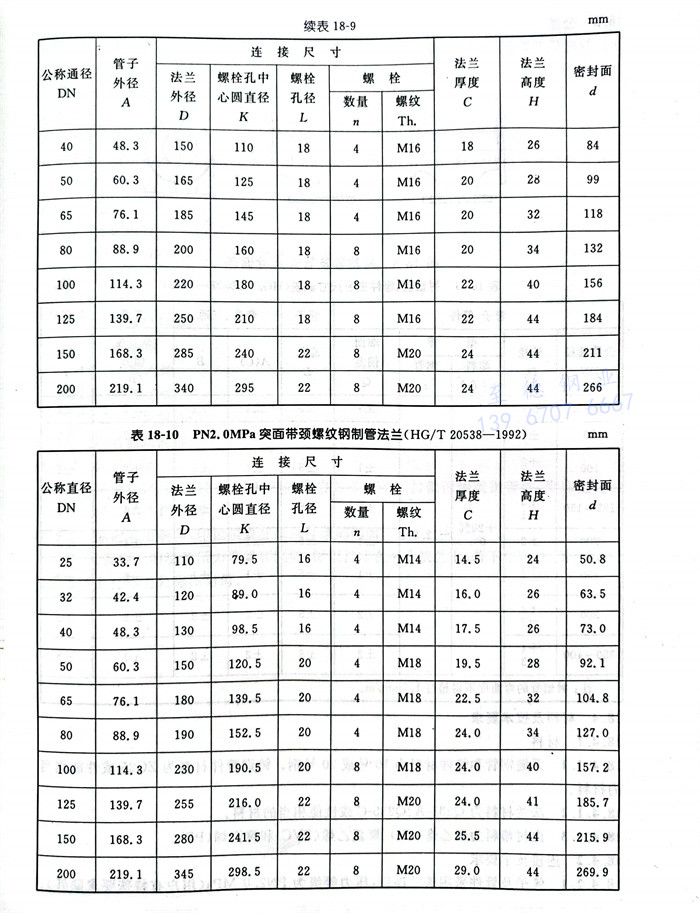

    PN2.0MPa突面帶頸螺紋(wen)鋼(gang)制(zhi)管法蘭型(xing)式見(jian)圖18-7，尺寸見(jian)表18-10。

4. 公差

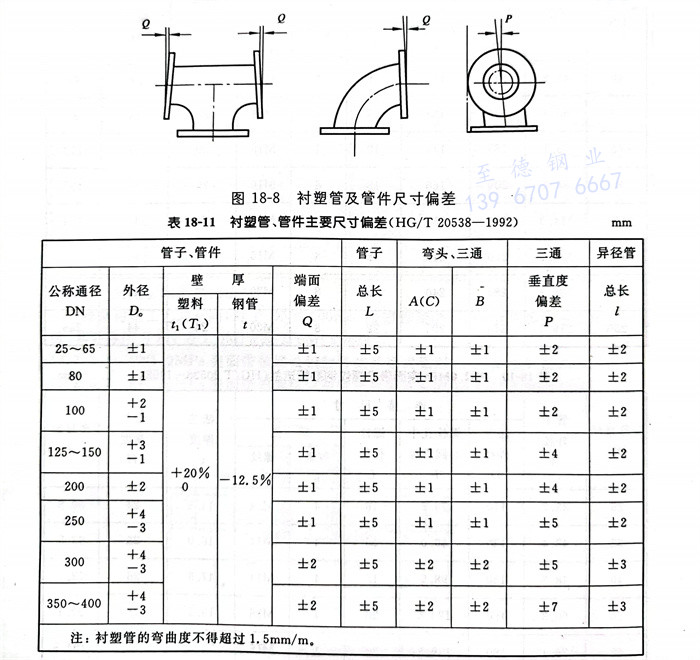

  襯塑管及管件主要尺寸(cun)偏差(cha)見圖 18-8 及表 18-11。
