本章所(suo)介紹的美國(guo)管件(jian)(jian)標準主要(yao)為美國(guo)機械工程師協會（即ASME）近期發布的最新標準，這(zhe)些管件(jian)(jian)標準主要(yao)為：灰鑄(zhu)鐵螺(luo)紋(wen)(wen)管件(jian)(jian)（ASME B16.4-1998）、可鍛(duan)鑄(zhu)鐵螺(luo)紋(wen)(wen)管件(jian)(jian)（ASME B16.3-1998）、承(cheng)插(cha)焊和螺(luo)紋(wen)(wen)連接鍛(duan)鋼(gang)制管件(jian)(jian)（ASME B16.11-2005）、工廠制造的鍛(duan)鋼(gang)對焊管件(jian)(jian)及鍛(duan)鋼(gang)制對焊短(duan)半徑彎頭(tou)和180°彎頭(tou)等。
鍛鋼(gang)制對(dui)焊短半徑(jing)彎(wan)頭和180°彎(wan)頭 ASME B16.28 標準
一、適用(yong)范(fan)圍
1. 總則
ASME B16.28-1994標(biao)準規(gui)定了鍛(duan)(duan)軋制碳素鋼(gang)及合金鋼(gang)對焊短半徑彎頭和(he)(he)短半徑180°彎頭的(de)等級、總體尺寸、試驗、公差以及標(biao)記。術語“鍛(duan)(duan)制的(de)”（wrought）是(shi)指由管材（鋼(gang)管和(he)(he)管子）、板材或鍛(duan)(duan)件制成的(de)管件。
2. 管件制品
本標準(zhun)沒有規(gui)定采用交叉焊接的管(guan)件制品。這(zhe)種管(guan)件的設計，包括在ASME B31《壓(ya)(ya)力管(guan)道規(gui)范》中或ASME鍋爐和壓(ya)(ya)力容器(qi)規(gui)范中。
3. 使用條(tiao)件
選擇(ze)適合于(yu)特定流體使用條(tiao)件(jian)的管(guan)件(jian)形式(shi)和材料不屬于(yu)本標準的范圍(wei)。
4. 焊接(jie)
安裝焊接(jie)要求已超出本標準的范圍。安裝焊接(jie)應按適用的管道規范或包括安裝該管件的管道系統在內的規程進行。
二、設計和壓(ya)力等(deng)級
1. 管件的(de)設(she)計(ji)
管(guan)(guan)件設計(ji)應按美國國內公(gong)認的壓力容(rong)器或管(guan)(guan)道規范(fan)中所包含的數學分析方法確定(ding)，或按制造廠的意見，依(yi)據20.5.9條(tiao)，采用驗證方法進(jin)行。為了(le)滿足設計(ji)要求，可以(yi)預料，成型管(guan)(guan)件某些部分的壁(bi)厚(hou)可能(neng)需(xu)要比準備(bei)使用該管(guan)(guan)件的管(guan)(guan)道壁(bi)厚(hou)要厚(hou)。
2. 等級基準
按本標準設計的(de)(de)(de)(de)管件的(de)(de)(de)(de)許用壓力等級應是按相(xiang)(xiang)同(tong)規格(ge)(ge)和材(cai)料的(de)(de)(de)(de)無(wu)縫直管的(de)(de)(de)(de)壓力。相(xiang)(xiang)同(tong)規格(ge)(ge)和材(cai)料是指：管子公稱規格(ge)(ge)（NPS），壁(bi)厚(hou)或壁(bi)厚(hou)序(xu)列號以(yi)及(ji)包括(kuo)與相(xiang)(xiang)應材(cai)料標準的(de)(de)(de)(de)化學(xue)成分及(ji)力學(xue)性能的(de)(de)(de)(de)比較。
3. 記(ji)錄的保存
在制造廠的現場就能得到(dao)數學(xue)分析和／或合格的驗(yan)(yan)證(zheng)試驗(yan)(yan)結果的記錄，供(gong)采購方檢(jian)查。按與制造廠達成(cheng)的協(xie)議，采購方應能得到(dao)這些(xie)數據的合格證(zheng)書的復印件(jian)。
三、規(gui)格
表(biao)20-64～表(biao)20-69中管(guan)件的規格采用ANSI／ASME B36.10《焊接和無(wu)縫軋制鋼管(guan)》定義的管(guan)子(zi)公稱規格（NPS）表(biao)示。
四(si)、材料
本標準所包含的(de)鍛(duan)鋼(gang)制(zhi)管(guan)件(jian)材(cai)料(liao)應與ASTM A234《中高溫用鍛(duan)制(zhi)碳鋼(gang)和合金(jin)鋼(gang)管(guan)件(jian)》、ASTM A403《鍛(duan)制(zhi)奧氏體不銹鋼(gang)管(guan)件(jian)》、ASTM A420《低(di)溫用鍛(duan)制(zhi)碳鋼(gang)和合金(jin)鋼(gang)管(guan)件(jian)》或相應的(de)ASME鍋爐和壓力容器規范(fan)第(di)II卷(juan)，材(cai)料(liao)A篇，鐵基材(cai)料(liao)規范(fan)相一致。
五、結構型(xing)式與尺寸
由于米制單(dan)位和英制單(dan)位不能做到精確的(de)等同，因此使用(yong)者必須分別采用(yong)兩種單(dan)位制。
1. 短半徑彎頭

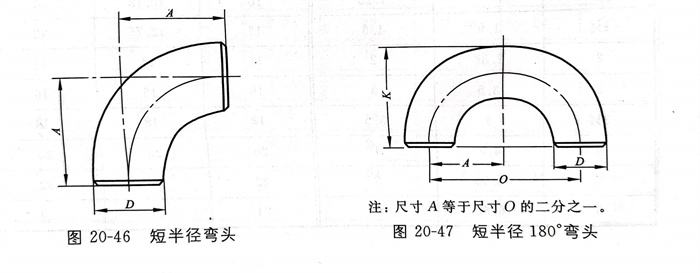

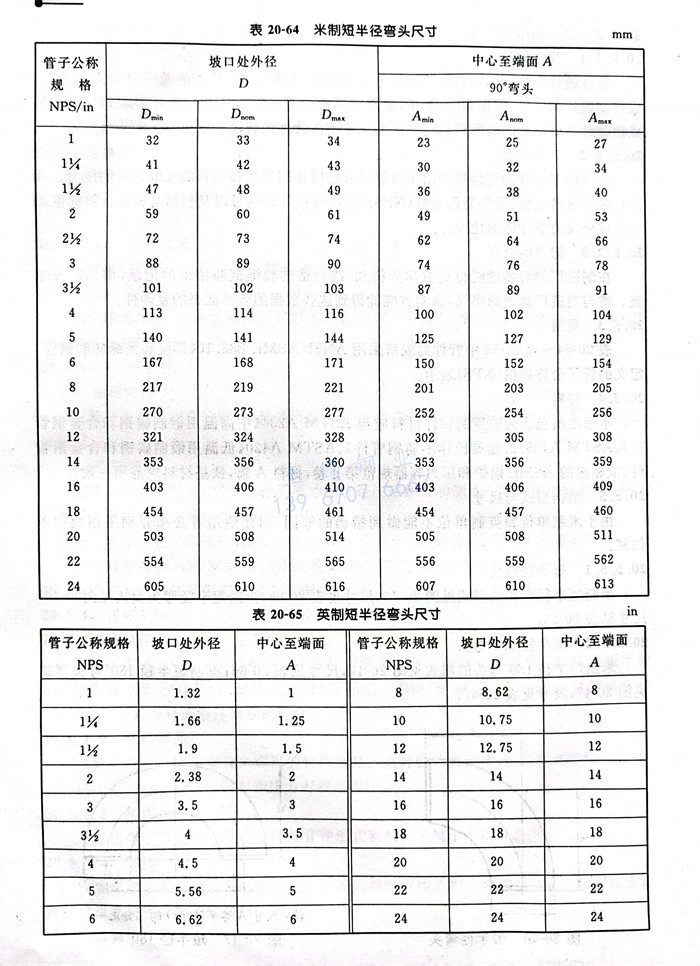

米制(zhi)短半徑彎頭的型式見(jian)圖20-46，尺寸見(jian)表20-64，英制(zhi)短半徑彎頭型式見(jian)圖20-46，尺寸見(jian)表20-65。
2. 短(duan)半徑180°彎頭

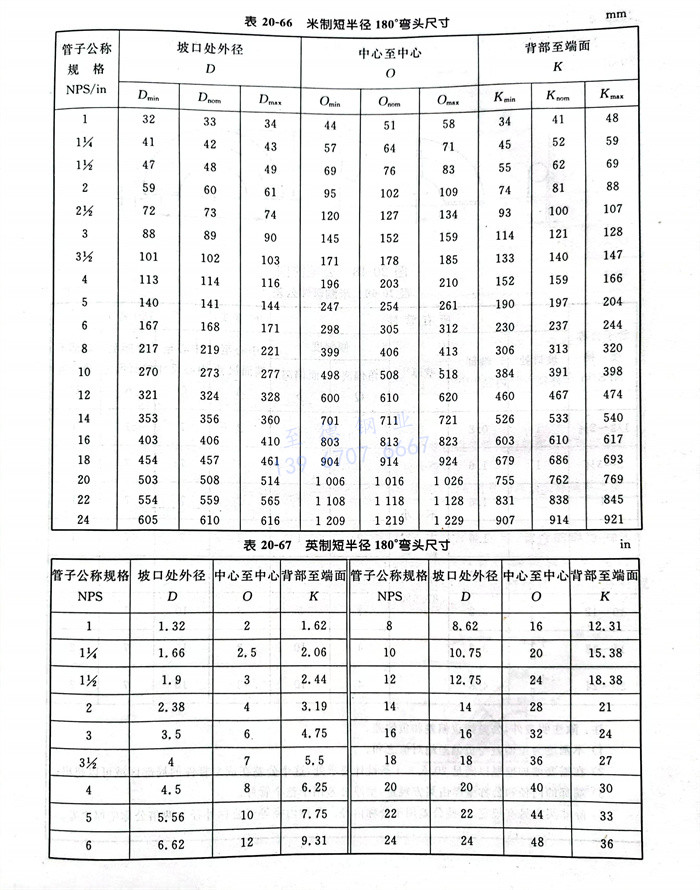

米制短(duan)半徑(jing)180°彎(wan)頭(tou)的型(xing)式見圖20-47，尺(chi)寸見表20-66；英制短(duan)半徑(jing)180°彎(wan)頭(tou)型(xing)式見圖20-47，尺(chi)寸見表20-67。
六、公(gong)差

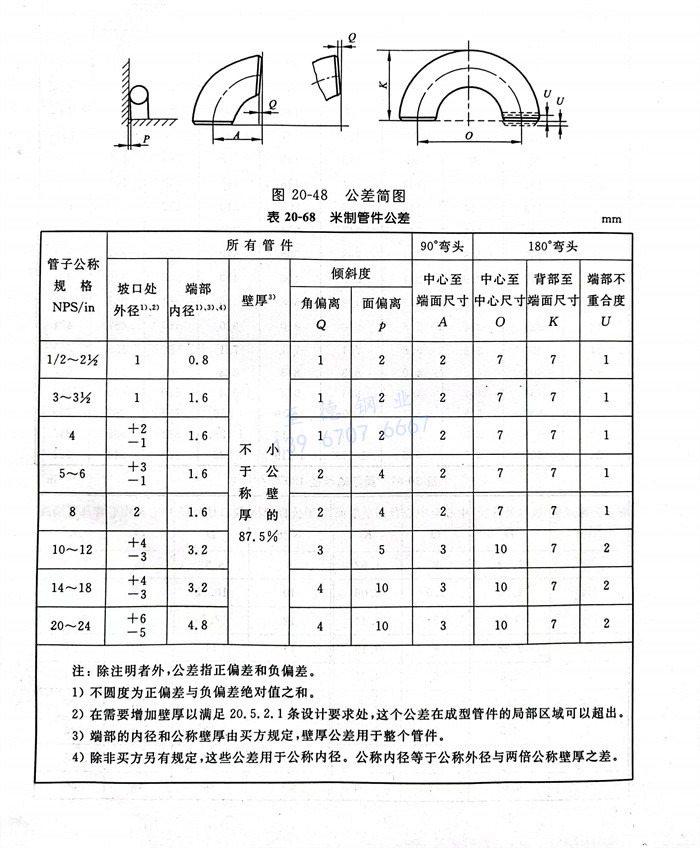

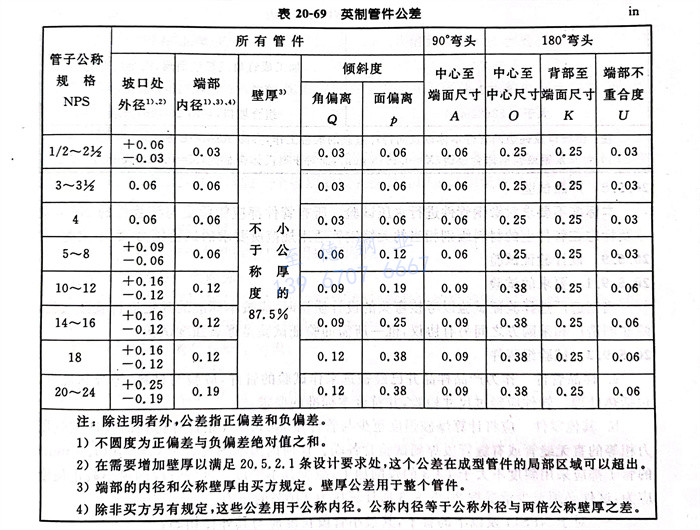

米制管件公差(cha)見(jian)(jian)(jian)圖(tu)20-48，尺寸見(jian)(jian)(jian)表20-68；英制管件公差(cha) 見(jian)(jian)(jian)圖(tu)20-48，尺寸見(jian)(jian)(jian)表20-69。
注(zhu)(zhu)：除注(zhu)(zhu)明者外，公(gong)差指正偏差和負偏差。
1. 不(bu)圓度為正偏(pian)差與負偏(pian)差絕對值之和。
2. 在需要增加壁(bi)厚以滿足20.5.2.1條(tiao)設計(ji)要求(qiu)處，這個公差在成型管件的局部區域可以超出。
3. 端部的內徑和(he)公稱(cheng)壁(bi)厚由(you)買方(fang)規定，壁(bi)厚公差用于(yu)整個管件(jian)。
4. 除(chu)非買方另有(you)規定，這些公(gong)差用于(yu)公(gong)稱(cheng)內徑。公(gong)稱(cheng)內徑等于(yu)公(gong)稱(cheng)外徑與兩倍公(gong)稱(cheng)壁厚之差。
注：除注明者外，公(gong)差(cha)指正偏差(cha)和負偏差(cha)。
1. 不圓度為正偏(pian)差與負偏(pian)差絕對值之和。
2. 在需要(yao)增加壁(bi)厚以滿足20.5.2.1條設計要(yao)求處，這個公差(cha)在成型管件的局部(bu)區域可以超出。
3. 端部的(de)內(nei)徑和公(gong)稱壁厚由買方規定。壁厚公(gong)差(cha)用于整(zheng)個管件。
4. 除非買方另有規定(ding)，這些公差(cha)用于公稱(cheng)內徑(jing)(jing)。公稱(cheng)內徑(jing)(jing)等于公稱(cheng)外徑(jing)(jing)與兩(liang)倍公稱(cheng)壁厚(hou)之差(cha)。
七、端部制(zhi)備

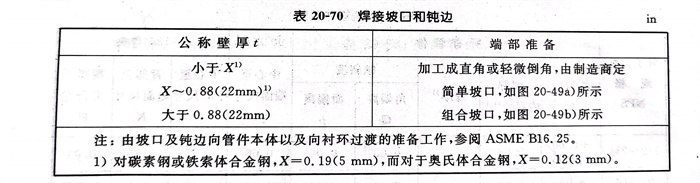

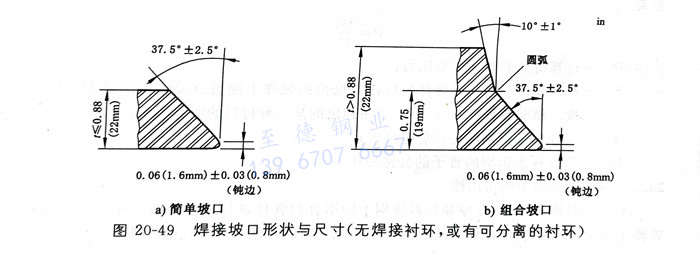

焊(han)接(jie)(jie)端部(bu)應(ying)符合(he)ASME B16.25《對(dui)接(jie)(jie)焊(han)端》的(de)規(gui)定(ding)。為方便起見，管件的(de)焊(han)接(jie)(jie)端部(bu)用(yong)圖及表(biao)來表(biao)示(shi)。管件端部(bu)焊(han)接(jie)(jie)坡口形狀與尺寸(cun)見圖20-49，管件焊(han)接(jie)(jie)坡口和鈍邊見表(biao)20-70。管件的(de)壁厚與同其焊(han)接(jie)(jie)的(de)管子(zi)壁厚相等，以避(bi)免使(shi)用(yong)焊(han)接(jie)(jie)內襯環。除非另有規(gui)定(ding)，對(dui)于規(gui)定(ding)的(de)管子(zi)壁厚，管件的(de)焊(han)接(jie)(jie)端按不用(yong)襯環的(de)情況(kuang)供應(ying)。
八、產品試驗
本標準不要(yao)求對鍛鋼管件(jian)(jian)進行(xing)水壓(ya)(ya)試驗。所(suo)有管件(jian)(jian)都應能(neng)承受與該管件(jian)(jian)的NPS、壁厚及標志在(zai)管件(jian)(jian)上的材料級別相(xiang)當的無縫(feng)鋼管適用規范所(suo)要(yao)求的試驗壓(ya)(ya)力，而不泄漏。
九、設計(ji)驗證試驗
1. 要求的試驗
當(dang)制造廠選擇驗證試驗以考核彎頭的設(she)計質量時，應按本標準的規定進行驗證試驗，除非制造廠和(he)采購(gou)方之(zhi)間另(ling)有(you)協議，惟一所需的驗證試驗是爆破強度試驗。
2. 試驗組裝件(jian)
a. 樣品管件 作為產品樣品并(bing)已經被選(xuan)來作試驗(yan)的管件，應(ying)驗(yan)明材(cai)料(liao)、等(deng)級和批量，包括熱處(chu)理(li)。管件應(ying)經過尺寸檢(jian)驗(yan)，并(bing)符(fu)合本標準的要求。
b. 其他零件(jian)(jian) 應將計算爆(bao)破強度至少(shao)與管(guan)件(jian)(jian)按20.5.9.3條計算得到的(de)(de)驗(yan)證(zheng)試(shi)(shi)驗(yan)壓力相等的(de)(de)直無縫管(guan)或有(you)縫管(guan)段(duan)焊到試(shi)(shi)驗(yan)管(guan)各端。任(ren)何內圓(yuan)不(bu)圓(yuan)度大(da)于0.06 in（1.6mm）的(de)(de)管(guan)子都應采用斜度不(bu)大(da)于1：3的(de)(de)鏜削加(jia)工(gong)，減少(shao)其不(bu)圓(yuan)度。這些管(guan)段(duan)的(de)(de)最小(xiao)截止長度應為：試(shi)(shi)件(jian)(jian)必須至少(shao)承受(shou)按20.5.9.3所計算壓力110％的(de)(de)壓力。
對于NPS14及以下的管子，其(qi)最小管段長度應與其(qi)外(wai)徑相(xiang)等；
對于大于NPS14的(de)管(guan)子，其最小(xiao)管(guan)段長度應為其外徑(jing)的(de)一半。
3. 試驗程序和驗收標準(zhun)
水壓試驗用的(de)試驗流體應(ying)為水或其(qi)他液體。應(ying)對試驗組(zu)裝件施(shi)加(jia)水壓。當(dang)試驗組(zu)裝件能(neng)經(jing)受住按(an)下式計(ji)算得到的(de)驗證試驗壓力的(de)105％而不(bu)發生(sheng)破(po)裂時，即滿足驗證試驗要求(qiu)。
P= 2St/D
式(shi)中：P---計算得到(dao)的驗證(zheng)試(shi)驗壓(ya)力；
S---在從管(guan)(guan)件(jian)(jian)(jian)上(shang)(shang)或試驗(yan)管(guan)(guan)件(jian)(jian)(jian)的(de)(de)樣件(jian)(jian)(jian)上(shang)(shang)取得的(de)(de)試樣上(shang)(shang)測得試驗(yan)管(guan)(guan)件(jian)(jian)(jian)的(de)(de)最大抗(kang)拉(la)強(qiang)度。試驗(yan)管(guan)(guan)件(jian)(jian)(jian)應符合(he)20.5.4條(tiao)列出(chu)的(de)(de)某一種材料(liao)的(de)(de)所有要(yao)求(qiu)；
t---管件標志識別的公稱管壁厚度；
D---管件標志識別的管子的公稱外徑。
4. 試驗結(jie)果的可用性
不需(xu)要對所有(you)規格(ge)(ge)、壁厚和材料級別不同組(zu)合的管件(jian)(jian)進行逐一(yi)試驗。在一(yi)個代(dai)表性管件(jian)(jian)上得出的合格(ge)(ge)驗證試驗可代(dai)表以下所述范(fan)圍內的其(qi)他相同形式(shi)的管件(jian)(jian)。
a. 規(gui)格范圍(wei)
試驗(yan)(yan)管(guan)件可用來(lai)檢驗(yan)(yan)規格為(wei)試驗(yan)(yan)管(guan)件規格的0.5倍(bei)到2倍(bei)的類似(si)管(guan)件。
b. 厚度范(fan)圍
一個(ge)試(shi)驗管(guan)件(jian)可以用來對t/D比(bi)(bi)值(zhi)為試(shi)驗管(guan)件(jian)的(de)0.5倍到3倍的(de)類(lei)似比(bi)(bi)例的(de)管(guan)件(jian)進行評定(ding)或考核。
c. 材料級別(bie)
由(you)各種級別鋼材(cai)(cai)制造的(de)幾何尺寸相同的(de)管件(jian)，其(qi)耐壓能力直接(jie)與各個級別材(cai)(cai)料的(de)抗拉強度成(cheng)正比。因此(ci)，只需試驗一個級別的(de)代表性管件(jian)即(ji)可證(zheng)明該(gai)管件(jian)的(de)設計(ji)。
十、 標(biao)志
1. 標(biao)準標(biao)志(zhi)（見注）
每個(ge)管件都應作永久性標志以(yi)表明(ming)以(yi)下內容：
a. 制造(zao)廠的名稱或商標(biao)；
b. 材料(liao)的識(shi)別(bie)和類別(bie)（ASTM或ASME級別(bie)符號）；爐(lu)號或制造廠的爐(lu)號識(shi)別(bie)標記；
c. 在級別符(fu)號前加(jia)前綴“WP”表示(shi)符(fu)合本標準；
d. 壁厚(hou)序列號或公稱壁厚(hou)標識；
e. NPS（管子公(gong)稱規(gui)格(ge)）。
注(zhu)：管(guan)件(jian)的(de)(de)壓(ya)力(li)等(deng)級用NPS，壁厚（或序列號）及標志在管(guan)件(jian)上的(de)(de)材料（見20.5.2.2）表示。
2. 例外
當管件(jian)的規格(ge)不允許(xu)進行(xing)完整標志(zhi)時，可逆上(shang)述內容(rong)順(shun)序省(sheng)略識別標志(zhi)。
