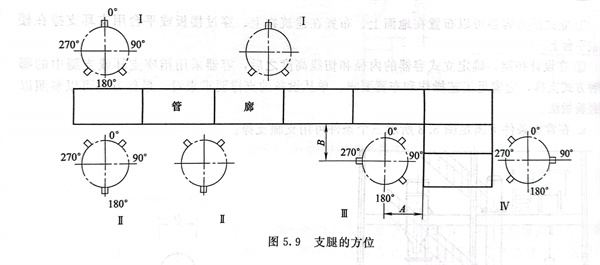

不銹鋼立式容器支腿為(wei)3個時，支腿的(de)方位應按下述常用的(de)設(she)備布(bu)置設(she)計(ji)規定或根據管(guan)道布(bu)置需要而定，見圖5.9。


  圖5.9中管廊兩側的設備Ⅰ、Ⅱ支腿方位相差180°，在管廊轉角處的設備Ⅱ按A、B尺寸大小決定，圖中為A＜B時布置方法。若B＞A時，則設備Ⅰ皿應改為設備Ⅱ支腿方位，設備IV與設備III對稱。
