1. 襯(chen)里(li)管(guan)(guan)(guan)(guan)道(dao)(dao)的(de)(de)目的(de)(de)是(shi)防腐、電絕緣、減少流體阻力(li)、增加耐(nai)磨(mo)性能、防止金屬(shu)離子的(de)(de)混入(ru)和(he)污(wu)染(ran)。所謂襯(chen)里(li)是(shi)指根(gen)據使用介質(zhi)和(he)工況的(de)(de)不(bu)同，在(zai)光管(guan)(guan)(guan)(guan)里(li)面(mian)或(huo)外面(mian)粘敷(fu)不(bu)同的(de)(de)材料和(he)涂塑(su)(su)。襯(chen)里(li)管(guan)(guan)(guan)(guan)道(dao)(dao)的(de)(de)制作多采用粘敷(fu)、噴涂、鑲嵌、真空注塑(su)(su)的(de)(de)方法，還有(you)一種是(shi)通過(guo)冷拔形(xing)成外管(guan)(guan)(guan)(guan)為(wei)鋼(gang)管(guan)(guan)(guan)(guan)內管(guan)(guan)(guan)(guan)為(wei)塑(su)(su)料管(guan)(guan)(guan)(guan)的(de)(de)鋼(gang)塑(su)(su)復合管(guan)(guan)(guan)(guan)的(de)(de)方法。


 2. 設(she)計選(xuan)用(yong)時應根據所輸送(song)介質的(de)腐蝕、磨蝕情況以及電絕緣、阻力降等要求(qiu)(qiu)選(xuan)用(yong)適當的(de)材料和(he)型式的(de)管(guan)(guan)(guan)材。設(she)計選(xuan)用(yong)襯(chen)里(li)管(guan)(guan)(guan)時，要注意對(dui)基管(guan)(guan)(guan)的(de)規(gui)格尺(chi)寸(cun)的(de)要求(qiu)(qiu)，盡量選(xuan)用(yong)標(biao)準鋼管(guan)(guan)(guan)作為基管(guan)(guan)(guan)。襯(chen)里(li)管(guan)(guan)(guan)道的(de)耐(nai)腐蝕性(xing)(xing)能(neng)(neng)、物(wu)理性(xing)(xing)能(neng)(neng)以及規(gui)格尺(chi)寸(cun)、偏差等可從相(xiang)關(guan)的(de)設(she)計資料、設(she)計手(shou)冊查找(zhao)。由于(yu)襯(chen)里(li)管(guan)(guan)(guan)道的(de)標(biao)準化程度不(bu)如鋼管(guan)(guan)(guan)高，使用(yong)時要注意各(ge)制造(zao)廠在制造(zao)工(gong)藝、規(gui)格尺(chi)寸(cun)、各(ge)種(zhong)性(xing)(xing)能(neng)(neng)等方面的(de)差異。


 3. 非金屬襯(chen)里管(guan)道和管(guan)件的設計符(fu)合GB 50316、SH／T 3059等的規定(ding)。襯(chen)里材料應符(fu)合下列要(yao)求：


   ①. 聚(ju)四氟乙烯（PTFE）樹(shu)脂應符合HC／T 2902的(de)規定。襯里層(ceng)表觀密度應不(bu)(bu)低于2.16g／cm3，且不(bu)(bu)允(yun)許有氣泡、微孔、裂紋和雜質(zhi)存(cun)在；


   ②. 聚全氟乙丙烯（FEP）樹脂應(ying)符(fu)合HG／T 2904的規定，采用M3型(xing)。襯里層表(biao)觀密(mi)度應(ying)不低(di)于2.114g/cm33，且(qie)不允許有氣泡、微(wei)孔、裂紋和雜質存在；


   ③. 無規共(gong)聚聚丙烯（PP-R）應符合GB／T 18742.1的規定；


   ④. 交聯(lian)聚乙烯（PE-D）應符合CJ／T 159的規定，其密度不低(di)于0.94g／cm3，且不允許有氣泡(pao)、微孔、裂紋、雜質存在(zai)；


   ⑤. 可熔性聚四(si)氟乙烯（PFA）應符合 ASTM D3307的規定(ding)；


   ⑥. 硬聚(ju)氟(fu)乙烯（PVC-U）樹脂應符合GB／T 4219的規定。


 4. 相應(ying)的法蘭墊片宜選用非金(jin)屬墊片。


5. 非金屬襯里材料使(shi)用(yong)范圍可按表(biao)4.4.1選(xuan)用(yong)，還應考(kao)慮流體(ti)介質腐蝕性、使(shi)用(yong)壓力及材料成分與(yu)性能差異等因(yin)素(su)。


    表4.4.1 非(fei)金屬襯里材(cai)料使用范圍




 6. 非金(jin)屬襯里直管(guan)及其管(guan)道(dao)組成件端部連接形式可按(an)表4.4.2選取。

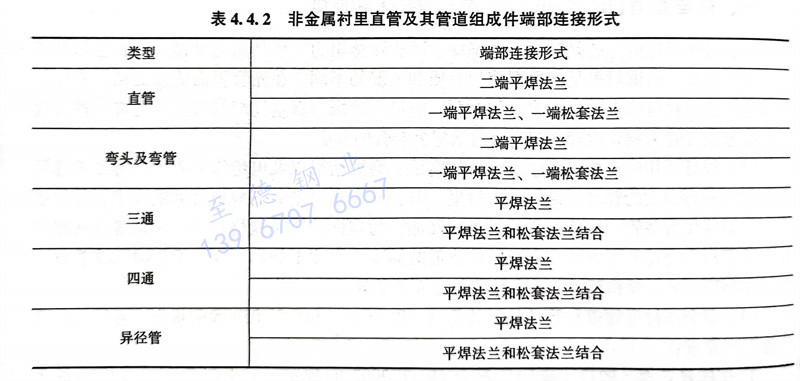

   表4.4.2 非金屬(shu)襯里直管(guan)及(ji)其(qi)管(guan)道組成件端部連接形(xing)式




 7. 非金屬襯里直管及其管道組(zu)成件(jian)端部應采(cai)用金屬法蘭(lan)連接，襯里應延伸(shen)覆蓋整個法蘭(lan)密封面。


 8. 聚四氟乙烯襯里直管(guan)的(de)長度不宜(yi)大于(yu)3m，其他非金(jin)屬襯里直管(guan)的(de)長度不宜(yi)大于(yu)6m。


 9. 非金屬(shu)襯(chen)里管(guan)道(dao)(dao)及其(qi)組成件的(de)搬運、堆放和安裝(zhuang)等(deng)過程中，應(ying)避免強烈震動或(huo)碰撞。不(bu)得對已襯(chen)里的(de)管(guan)道(dao)(dao)進行施(shi)(shi)焊、加熱(re)、扭曲(qu)或(huo)敲打等(deng)作業。施(shi)(shi)工應(ying)滿(man)足SH／T 3501、GB 50235等(deng)的(de)要求。非金屬(shu)襯(chen)里管(guan)道(dao)(dao)安裝(zhuang)后應(ying)進行壓(ya)力(li)(li)試驗，試驗壓(ya)力(li)(li)應(ying)為設(she)計壓(ya)力(li)(li)的(de)1.5倍。


10. 襯里(li)管道有關的標準(zhun)規(gui)范：


ASTM F423《聚四(si)氟乙烯塑料襯里(li)鐵類金(jin)屬管(guan)，管(guan)件(jian)和法蘭的標準(zhun)》


ASTM F491《聚偏氟乙(yi)烯塑料襯里的黑色金(jin)屬管(guan)道(dao)及管(guan)件的標準》


ASTM F492《丙烯(xi)(xi)及聚丙烯(xi)(xi)塑料襯里的(de)黑(hei)色金(jin)屬(shu)管(guan)和(he)管(guan)件的(de)標準》


ASTM F546《全氟共聚物(wu)（FEP）塑料襯里的(de)鐵類金(jin)屬管和管件的(de)標準》


ASTM F546《全氟(fu)（乙烯-丙(bing)烯）共(gong)聚物（FEP）塑料襯(chen)里的鐵類金(jin)屬管(guan)和管(guan)件(jian)的標準》


ASTM F599《聚(ju)合（偏(pian)二(er)氯(lv)乙(yi)烯）（PVDC）塑料襯里(li)鐵類金(jin)屬(shu)管和管件的標準》


ASTM F781《全氟（烷氧基烷烴）共聚物（PFA）塑料襯里(li)的(de)鐵類(lei)金屬管和(he)管件的(de)襯里(li)》


ASTM F1545《塑料襯里鐵類金屬管(guan)，管(guan)件和(he)法蘭的標準》


SY／T 6623《內覆或襯(chen)里耐腐(fu)蝕合(he)金(jin)復合(he)鋼管(guan)規范》


SH／T 3154《石油(you)化工非金屬(shu)襯里管道技術規范(fan)》
