一(yi)、塔(ta)與其(qi)關(guan)聯(lian)設備(bei)的布(bu)置要求
塔(ta)(ta)（Tower）與其關聯設備如進料(liao)加(jia)熱(re)器(qi)，非明火(huo)加(jia)熱(re)的(de)(de)重沸器(qi)、塔(ta)(ta)頂冷凝冷卻器(qi)、回流(liu)罐(guan)、塔(ta)(ta)底抽出泵等，宜按工藝流(liu)程順序，在不違反防火(huo)規范的(de)(de)條件(jian)下(xia)，盡可能靠近布置，必要時可形(xing)成一個獨立的(de)(de)操(cao)作(zuo)(zuo)系統(tong)，這(zhe)樣(yang)便于(yu)操(cao)作(zuo)(zuo)管(guan)理。
二、塔的(de)布置方式
①. 單排布(bu)(bu)置(zhi)：一般情況(kuang)下較多采用(yong)單排布(bu)(bu)置(zhi)的(de)方(fang)式(shi)，管廊(lang)的(de)一側有兩個(ge)(ge)或兩個(ge)(ge)以(yi)上的(de)塔或立(li)式(shi)容器時，一般中心線(xian)對(dui)(dui)齊(qi)，如(ru)兩個(ge)(ge)或兩個(ge)(ge)以(yi)上的(de)塔設(she)置(zhi)聯合平臺時，可以(yi)中心線(xian)對(dui)(dui)齊(qi)，也(ye)可以(yi)一邊切線(xian)對(dui)(dui)齊(qi)。
②. 非單排(pai)布置：對(dui)于(yu)直徑較小本(ben)體(ti)較高(gao)的塔(ta)，可(ke)以(yi)雙排(pai)布置或(huo)成三角形布置，這樣，可(ke)以(yi)利用平臺(tai)將塔(ta)聯系在一起提高(gao)其穩定性，但應注意平臺(tai)生根構(gou)件應采用可(ke)以(yi)滑動(dong)的導(dao)向節(jie)點(dian)以(yi)適(shi)應不同(tong)操作溫度的熱脹(zhang)影響。
③. 框架(jia)式布置(zhi)：對直徑DN≤1000mmm的塔(ta)還可以布置(zhi)在(zai)框架(jia)內(nei)或框架(jia)的一邊，利用框架(jia)提高其穩定性。
三、沿(yan)管廊布置的塔應考慮的要(yao)求
①. 塔(ta)和(he)管廊(lang)之間應(ying)布置管道，在背(bei)向管廊(lang)的一(yi)側應(ying)設置檢修通道和(he)場地，塔(ta)的人孔、手(shou)孔朝向檢修區一(yi)側。
②. 塔和管廊的(de)間距。
a. 塔(ta)和管(guan)(guan)廊(lang)(lang)立(li)(li)柱(zhu)之間沒(mei)有布置泵(beng)時(shi)，塔(ta)外(wai)壁(bi)與(yu)(yu)管(guan)(guan)廊(lang)(lang)立(li)(li)柱(zhu)之間的距離，一般為3~5不宜(yi)小于(yu)3m，一般在此范圍(wei)內，設(she)置調(diao)節閥組(zu)和排水管(guan)(guan)道(dao)與(yu)(yu)排水井(jing)等。國(guo)外(wai)某(mou)些公司的裝(zhuang)置設(she)備布置中塔(ta)與(yu)(yu)管(guan)(guan)廊(lang)(lang)立(li)(li)柱(zhu)間距也有小于(yu)3m的。
b. 塔和管(guan)(guan)(guan)廊立柱之(zhi)間(jian)(jian)布置泵時，可能泵的(de)驅動機仍在(zai)管(guan)(guan)(guan)廊內(nei)，泵的(de)進出口或其(qi)中之(zhi)一在(zai)管(guan)(guan)(guan)廊立柱外，這時泵的(de)基(ji)礎與塔外壁(bi)的(de)間(jian)(jian)距，應按泵的(de)操作、檢(jian)修和配管(guan)(guan)(guan)要求(qiu)確定，一般(ban)情況(kuang)下，不(bu)宜小(xiao)于2.5m。
c. 兩塔(ta)之間凈(jing)距(ju)(ju)不宜小(xiao)于(yu)2.5m（按SH3011規(gui)定，HG 20546規(gui)定兩塔(ta)之間最小(xiao)凈(jing)距(ju)(ju)為2.4m），以便敷設管道和設置平臺。如采用聯合基礎時也可小(xiao)于(yu)2.5m。
四、塔(ta)的(de)安裝(zhuang)高度
塔的安(an)裝高度應考慮以下各方面因素。
①. 對于利(li)用(yong)塔的內壓(ya)或塔內流(liu)體重力將(jiang)物(wu)料送往(wang)(wang)其他設(she)備和管(guan)道時(shi)，應(ying)由其內壓(ya)和被送往(wang)(wang)設(she)備或管(guan)道的壓(ya)力和高(gao)度來確(que)定塔的高(gao)度。
②. 對于用泵抽吸(xi)塔(ta)底液(ye)體時(shi)，應(ying)(ying)由泵的需(xu)要汽蝕余量和吸(xi)入管(guan)道(dao)的壓(ya)(ya)力降(jiang)來確定塔(ta)的高度。處于負壓(ya)(ya)狀態的塔(ta)，為(wei)了保證塔(ta)底泵的正常操(cao)作，最低(di)液(ye)面(mian)應(ying)(ying)不低(di)于10m。
③. 帶有非明火加熱的重沸器的塔，其(qi)安裝高度，應按塔和(he)重沸器之間的相互關(guan)系(xi)和(he)操(cao)作要求來確定。
④. 塔的安(an)裝(zhuang)高度(du)還(huan)應滿足底部(bu)管道安(an)裝(zhuang)和操作的要(yao)求(qiu)，且其基礎面一般宜高出地面0.2m。
⑤. 對于成(cheng)組布置(zhi)的塔(ta)采用聯合平臺時，有(you)時平臺標高(gao)取齊(qi)有(you)困難(nan)，可以調(diao)整個(ge)別塔(ta)的安裝高(gao)度(du)，便(bian)于平臺標高(gao)取齊(qi)。
五、重沸器的布置(zhi)
①. 明火(huo)(huo)加(jia)熱的(de)重沸器與塔的(de)間距(ju)，應按(an)防火(huo)(huo)規(gui)范(fan)中加(jia)熱爐與塔的(de)間距(ju)要求布置。
②. 用蒸汽或(huo)熱載體加熱的臥(wo)式重沸器應(ying)靠近塔布置，并與塔維持一定高差（由工藝設計確定），兩者(zhe)之(zhi)間(jian)的距離應(ying)滿(man)足(zu)管道布置要(yao)求，重沸器管束(shu)的一端應(ying)有檢(jian)修場地(di)和(he)通道。
③. 立式熱虹吸式重沸器(qi)宜用(yong)塔(ta)作為支(zhi)承布置在(zai)塔(ta)側，并(bing)與(yu)塔(ta)維持一定高差（由工藝設計確定），其上方應(ying)留有(you)足夠的檢修空(kong)間。
④. 一(yi)座塔(ta)具有(you)多臺并(bing)聯的立(li)式(shi)重(zhong)沸器時，重(zhong)沸器的位置(zhi)和安(an)裝高(gao)度(du)，除與塔(ta)維持(chi)一(yi)定(ding)高(gao)差之外，還應(ying)滿足布(bu)置(zhi)進出(chu)口(kou)集合管的要求(qiu)并(bing)便于操作和檢(jian)修。
六、塔布置的工程(cheng)實例
小直徑塔和框架的聯合布(bu)置(zhi)

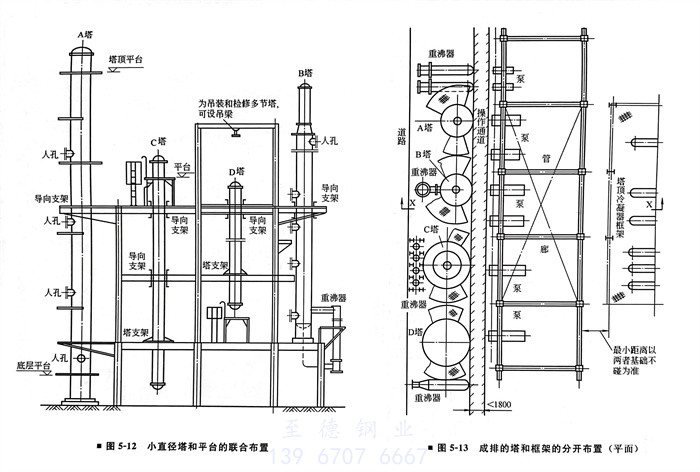

圖5-12所示為一(yi)(yi)組(zu)小直徑(jing)塔(ta)(ta)(ta)和(he)(he)(he)框(kuang)架(jia)(jia)(jia)聯合布(bu)置(zhi)(zhi)。由于(yu)塔(ta)(ta)(ta)徑(jing)小，一(yi)(yi)般靠近框(kuang)架(jia)(jia)(jia)或在(zai)框(kuang)架(jia)(jia)(jia)內(nei)布(bu)置(zhi)(zhi)，便(bian)于(yu)設導向支(zhi)架(jia)(jia)(jia)以增(zeng)加塔(ta)(ta)(ta)的(de)穩定性。B塔(ta)(ta)(ta)布(bu)置(zhi)(zhi)在(zai)框(kuang)架(jia)(jia)(jia)的(de)外側(ce)，有利于(yu)塔(ta)(ta)(ta)頂冷凝器(qi)的(de)安裝和(he)(he)(he)檢(jian)(jian)修(xiu)，并(bing)可利用框(kuang)架(jia)(jia)(jia)設置(zhi)(zhi)重(zhong)沸器(qi)支(zhi)架(jia)(jia)(jia)。D塔(ta)(ta)(ta)是分節(jie)塔(ta)(ta)(ta)，布(bu)置(zhi)(zhi)在(zai)框(kuang)架(jia)(jia)(jia)內(nei)。在(zai)塔(ta)(ta)(ta)上方設置(zhi)(zhi)吊(diao)梁，便(bian)于(yu)安裝和(he)(he)(he)檢(jian)(jian)修(xiu)。除(chu)框(kuang)架(jia)(jia)(jia)樓面外，根(gen)據需要在(zai)塔(ta)(ta)(ta)頂和(he)(he)(he)塔(ta)(ta)(ta)底設了操(cao)作平臺。
成排的(de)塔和框(kuang)架的(de)分開(kai)布置
圖(tu)5-13、圖(tu)5-14所示為成(cheng)排(pai)(pai)的(de)塔(ta)(ta)和框(kuang)架(jia)分開布(bu)置。塔(ta)(ta)組合(he)框(kuang)架(jia)之間設(she)置管(guan)廊，四個塔(ta)(ta)按塔(ta)(ta)外壁成(cheng)一線(xian)成(cheng)排(pai)(pai)布(bu)置。塔(ta)(ta)的(de)回流(liu)(liu)泵(beng)、進料泵(beng)布(bu)置在管(guan)廊下靠近(jin)塔(ta)(ta)一側。塔(ta)(ta)頂冷凝(ning)器(qi)和回流(liu)(liu)罐等布(bu)置在框(kuang)架(jia)上，聯系管(guan)道可(ke)利(li)用管(guan)廊或管(guan)廊頂部加設(she)支(zhi)架(jia)支(zhi)承。圖(tu)5-13中(zhong)包含了(le)重沸器(qi)的(de)三種支(zhi)承方式。
成組的塔與框架聯合布(bu)置
圖5-15、圖5-16所(suo)示為成組的塔(ta)與框(kuang)架(jia)(jia)聯合(he)布置。框(kuang)架(jia)(jia)和塔(ta)均布置在(zai)管廊的一側(ce)，A塔(ta)、B塔(ta)和C塔(ta)、D塔(ta)為兩組塔(ta)，分別布置在(zai)框(kuang)架(jia)(jia)的南(nan)北(bei)兩側(ce)，每組塔(ta)外壁取齊布置，并留(liu)有(you)檢修空地，框(kuang)架(jia)(jia)東側(ce)留(liu)有(you)供吊(diao)車進出的通道，以便吊(diao)裝框(kuang)架(jia)(jia)上的設(she)備。塔(ta)平臺與相(xiang)鄰框(kuang)架(jia)(jia)平臺相(xiang)連，便于操(cao)作與維修。圖5-15、圖5-16中包含(han)了重沸(fei)器(qi)的兩種支承方式。
某塔群的布置（圖5-17）
