臥式設備一般指(zhi)臥式容(rong)器(qi)（儲罐）和臥式換(huan)熱器(qi)。

①. 對(dui)(dui)于臥式儲(chu)罐，其(qi)固(gu)(gu)定(ding)端(duan)的(de)確定(ding)需(xu)保(bao)證最主要(yao)(yao)管(guan)道（連(lian)(lian)接(jie)敏感設(she)(she)備(bei)(bei)或(huo)者與(yu)工(gong)(gong)藝主流(liu)程(cheng)關系密(mi)切，且口徑(jing)(jing)較(jiao)(jiao)大(da)(da)，溫度較(jiao)(jiao)高，受力(li)(li)要(yao)(yao)求比較(jiao)(jiao)苛(ke)刻的(de)管(guan)道。若臥式儲(chu)罐連(lian)(lian)接(jie)很多(duo)管(guan)線，不分主次，按接(jie)管(guan)多(duo)、接(jie)管(guan)口徑(jing)(jing)大(da)(da)的(de)一側為(wei)(wei)固(gu)(gu)定(ding)端(duan)）的(de)受力(li)(li)最優。一般情況(kuang)下(xia)，設(she)(she)備(bei)(bei)的(de)直徑(jing)(jing)、壁(bi)厚遠大(da)(da)于與(yu)其(qi)相連(lian)(lian)接(jie)管(guan)道的(de)。運行狀態熱膨脹(zhang)時(shi)，管(guan)道是(shi)不易推(tui)動設(she)(she)備(bei)(bei)的(de)，而設(she)(she)備(bei)(bei)的(de)熱位(wei)移(yi)是(shi)可以(yi)推(tui)動與(yu)之相連(lian)(lian)管(guan)道的(de)。為(wei)(wei)使(shi)最主要(yao)(yao)管(guan)道受力(li)(li)最優，則需(xu)要(yao)(yao)保(bao)證設(she)(she)備(bei)(bei)對(dui)(dui)管(guan)道的(de)附加位(wei)移(yi)最小。讓設(she)(she)備(bei)(bei)的(de)固(gu)(gu)定(ding)端(duan)距離最主要(yao)(yao)管(guan)道的(de)連(lian)(lian)接(jie)管(guan)口最近(jin)。設(she)(she)備(bei)(bei)對(dui)(dui)管(guan)線的(de)附加位(wei)移(yi)計(ji)算詳(xiang)見配管(guan)設(she)(she)計(ji)參(can)考書《管(guan)道應(ying)力(li)(li)分析與(yu)工(gong)(gong)程(cheng)應(ying)用》。

②. 對(dui)于臥(wo)式(shi)換熱器(qi)，一般把(ba)靠近抽芯(xin)側的(de)支座當作固定端(duan)。不過，固定端(duan)設(she)(she)置在遠離抽芯(xin)側，對(dui)抽芯(xin)及設(she)(she)備熱脹冷縮的(de)吸(xi)收也無影響，因此，可參(can)照上(shang)述臥(wo)式(shi)儲罐固定端(duan)設(she)(she)置原(yuan)則(ze)來確定。

工(gong)程實例一

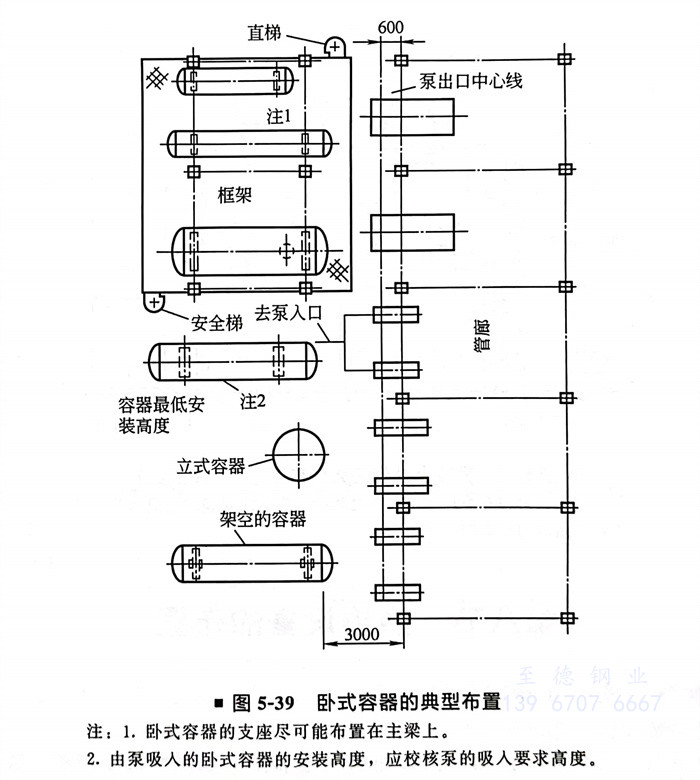

臥式容器的典型布置（圖5-39）

注：1. 臥式容器的支(zhi)座盡可能布置(zhi)在主梁上。

2. 由泵吸(xi)入的臥式容器的安裝高度(du)，應校核泵的吸(xi)入要求高度(du)。

工程實例二

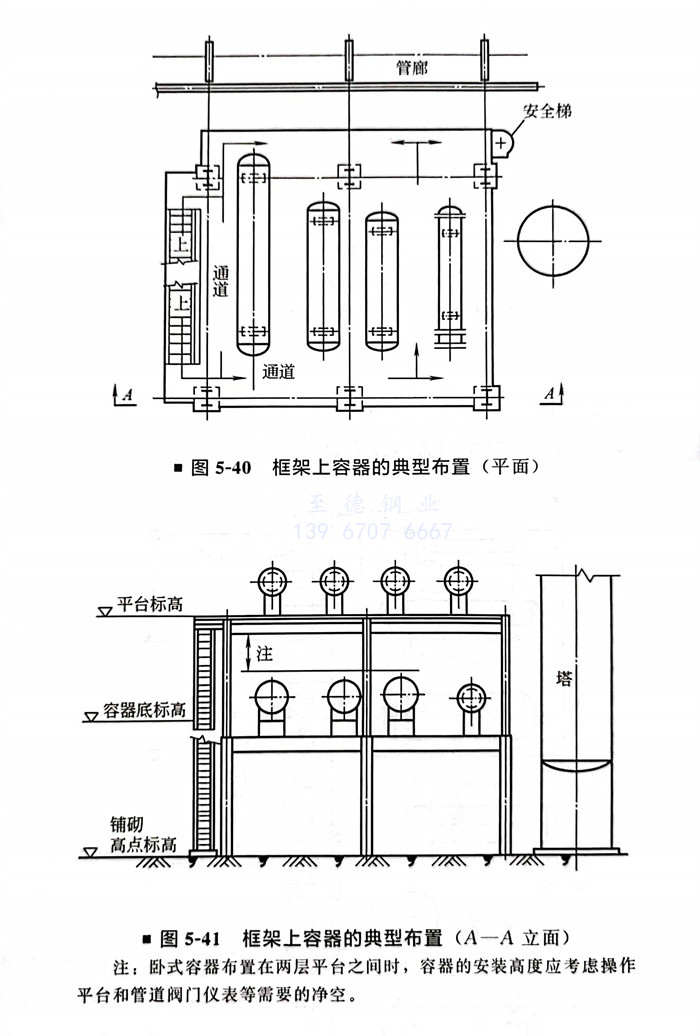

框架(jia)上容器的(de)典(dian)型(xing)布(bu)置(zhi)（圖5-40、圖5-41）
